Câble relais souple I-L-S Geoline code 83 - Roco 61193 - HO 1/87 - 2R

Contact Reed ILS pour voie GeoLine Code 83 – ROCO 61193 – H0 1/87 – 2R

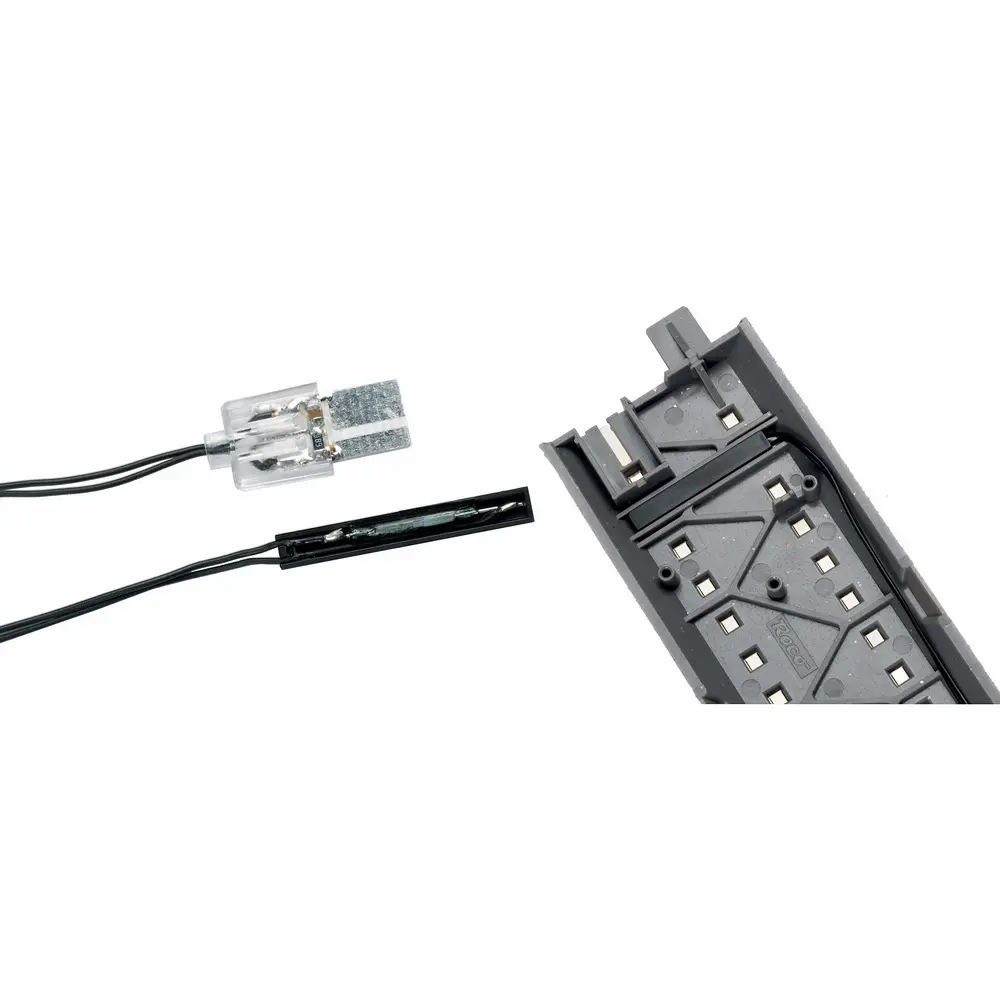

Le ROCO 61193 est un contact Reed ILS spécialement conçu pour le système de voie ROCO GeoLine H0. Installé dans un boîtier plastique sous la voie, il permet de détecter le passage d'un train équipé d'un aimant afin de déclencher automatiquement différents équipements du réseau miniature.

Il peut notamment être utilisé pour commander un passage à niveau, déclencher une fonction électrique ou transmettre une information de rétrosignalisation.

Détection magnétique sans contact mécanique

Le fonctionnement repose sur un contact Reed (ILS) actionné par un aimant. ROCO indique l'utilisation de l'aimant 42256 pour son déclenchement.

Le contact est libre de potentiel et bénéficie d'un dispositif de suppression des interférences destiné à limiter les pointes de commutation ainsi que d'une protection contre les rebonds.

Conçu pour la voie ROCO GeoLine

Le ROCO 61193 s'installe aux emplacements prévus sur les voies GeoLine. Ce système de voie H0 utilise un profil de rail Code 83, d'une hauteur d'environ 2,1 mm, avec ballast intégré.

Le produit peut également servir de contact momentané de rétrosignalisation lorsqu'il est associé à un équipement compatible, notamment les modules indiqués par ROCO.

Caractéristiques techniques

• Fabricant : ROCO
• Référence : 61193
• Type : contact Reed / ILS
• Fonction : détection magnétique et déclenchement d'une commande
• Échelle : H0 – 1/87
• Système de voie : ROCO GeoLine
• Code de voie associé : Code 83
• Hauteur du profilé GeoLine : environ 2,1 mm
• Système ferroviaire : 2 rails
• Courant de traction : continu
• Type de contact : libre de potentiel
• Déclenchement : par aimant
• Antiparasitage : oui
• Protection contre les rebonds : oui
• Boîtier : plastique
• Quantité : 1

Pièces nécessaires et non incluses

• Aimant de déclenchement compatible
• Voie ROCO GeoLine compatible
• Câblage nécessaire au dispositif commandé
• Équipement à commander : passage à niveau, automatisme, signalisation ou autre dispositif compatible
• Module de rétrosignalisation ou détecteur compatible si cette fonction est utilisée

Le ROCO 61193 est ainsi particulièrement intéressant pour automatiser un réseau GeoLine H0, en permettant au passage d'un train de déclencher une action électrique sans intervention manuelle.
