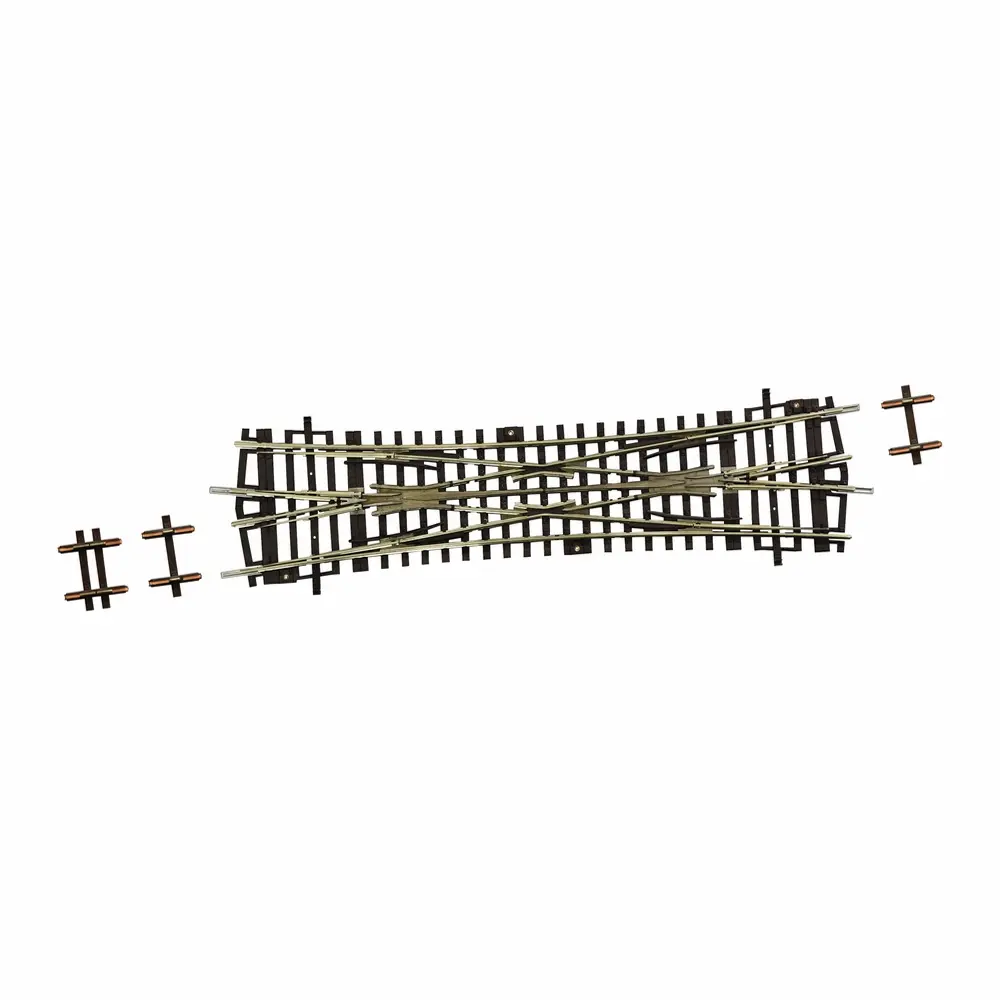

Traversée-jonction double DKW15 Roco 42452 – Une géométrie ferroviaire complète pour votre réseau H0
La traversée-jonction double DKW15 Roco 42452 permet de réaliser des configurations de voies complexes sur un réseau de modélisme ferroviaire à l’échelle H0 1/87. De type « Baeseler », elle se caractérise par des aiguilles positionnées à l’extérieur du losange de croisement.
Cette traversée-jonction double est livrée sans commande et nécessite deux motorisations ou commandes d’aiguillage compatibles pour assurer son fonctionnement. Sa géométrie est adaptée à la conception de gares, faisceaux de voies et autres installations ferroviaires nécessitant de multiples possibilités d’itinéraires dans un espace maîtrisé.
Traversée-jonction double de type « Baeseler »
La Roco DKW15 présente une longueur standard de 230 mm et un angle de croisement de 15°. Son rayon de déviation effectif atteint 1050 mm, permettant son intégration dans les configurations de voies compatibles avec cette géométrie.
La disposition particulière de ses aiguilles, placées à l’extérieur du losange de croisement, correspond à une traversée-jonction double de type « Baeseler ». Cet élément de voie constitue ainsi une solution intéressante pour reproduire des plans de voies élaborés sur un réseau ferroviaire miniature H0.
Éléments fournis pour une disposition en diagonale
Pour faciliter une implantation en diagonale, la traversée-jonction double Roco 42452 est fournie avec les éléments nécessaires indiqués par le fabricant : deux D4 et une D12.
Ces composants permettent d’adapter la géométrie de la voie lors de la conception du réseau et de réaliser les raccordements correspondant au tracé souhaité.
Polarisation nécessaire pour un fonctionnement adapté
En raison des caractéristiques géométriques propres à cette traversée-jonction double DKW15, Roco indique qu’elle doit être systématiquement utilisée avec polarisation. Ce point doit donc être pris en compte lors de la conception du câblage électrique et de l’installation de la voie.
La traversée-jonction est proposée sans commande. Deux commandes ou motorisations d’aiguillage sont nécessaires pour assurer son fonctionnement.
Caractéristiques techniques
- Marque : Roco
- Référence : 42452
- Désignation : traversée-jonction double DKW15
- Type : « Baeseler »
- Échelle : H0
- Rapport de réduction : 1/87
- Longueur : 230 mm
- Angle de croisement : 15°
- Rayon de déviation effectif : 1050 mm
- Aiguilles placées à l’extérieur du losange de croisement
- Polarisation systématiquement nécessaire
- Commande non incluse
- Pour disposition en diagonale : 2 éléments D4 et 1 élément D12 fournis
Éléments nécessaires et non inclus
Deux commandes ou motorisations sont requises pour le fonctionnement de la traversée-jonction double. Selon le type de commande souhaité, les références compatibles indiquées sont :
- 2 x Roco 40295 ou 40296 : moteur d’aiguillage électrique
- 2 x Roco 40297 ou 40298 : commande manuelle d’aiguillage
- 2 x Roco 10030 : moteur d’aiguillage sous table
Ces éléments ne sont pas indiqués comme étant inclus avec la traversée-jonction double Roco 42452.
| Filtres | |
|---|---|
| Échelle | HO : 1/87 |
| Longueur (en mm) | 230 |
| Angle (degrés) | 15 |
