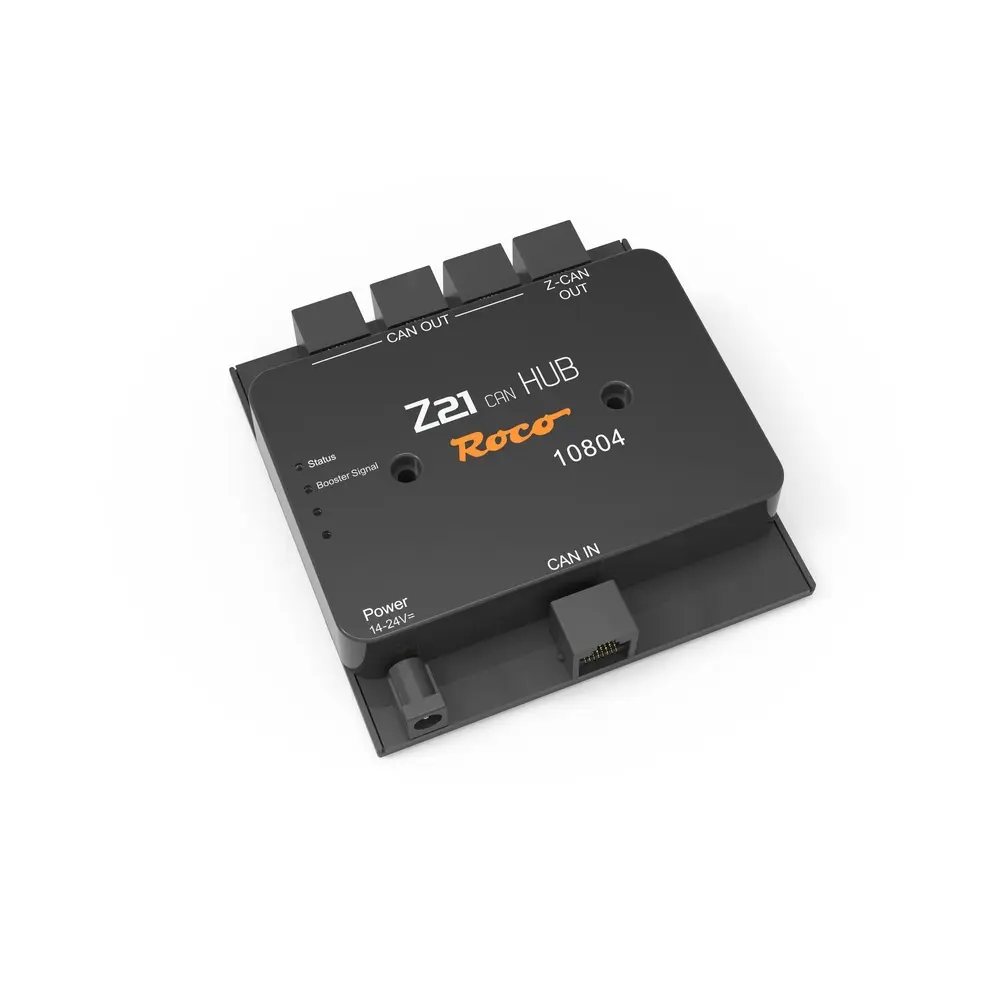

Alimentation additionnelle Z21 CAN HUB pour CAN-bus - Roco 10804

Module Z21 CAN HUB – Roco 10804 – Gestion optimisée du bus CAN pour réseaux numériques étendus

Un composant essentiel pour structurer et étendre votre réseau numérique Z21

Le module Roco 10804 Z21 CAN HUB est conçu pour distribuer de manière fiable le signal du bus CAN vers plusieurs modules, tout en assurant une alimentation stable et une communication sans perte. Il est parfaitement adapté aux systèmes Z21 noire et z21start blanche, et permet une extension structurée de votre réseau DCC.

Caractéristiques techniques

• Référence : Roco 10804
• Fonction : Hub de distribution pour bus CAN
• Sorties :
  • 3 sorties CAN standard
  • 1 sortie Z-CAN amplifiée pour connexion de boosters (jusqu'à 20 modules)
• Alimentation : Nécessite un transformateur externe (non inclus), référence recommandée : Roco 10850
• Compatibilité : Z21 noire et z21start blanche
• Accessoires inclus : Câble de connexion CAN

Fonctionnalités principales

• Distribution efficace du signal CAN : permet de connecter plusieurs modules numériques (boosters, détecteurs, etc.) sans perte de performance
• Sortie Z-CAN amplifiée : idéale pour alimenter de nombreux boosters tout en assurant une stabilité du signal
• Alimentation externe dédiée : permet de soulager la centrale et d'éviter les surcharges sur des réseaux complexes
• Compatibilité étendue : fonctionne aussi bien avec une Z21 noire qu’une z21start, facilitant les évolutions de réseau

Accessoires et éléments nécessaires (non inclus)

• Transformateur compatible : Roco 10850 (18 V / 36 W)
• Modules complémentaires possibles :
  • Booster Z21 Light (Roco 10805)
  • Module de boucle de retournement Z21 Multi Loop (Roco 10797)
  • Détecteurs d’occupation Z21 (Roco 10808)

Interconnexion entre Z21 noire et z21start

La centrale z21start (blanche) ne peut pas être utilisée en tant qu’esclave d’une Z21 noire. Il n’est pas possible de connecter les deux pour les faire fonctionner ensemble. Si vous passez à une Z21 noire pour bénéficier d’une puissance plus importante (6 A), la z21start devra être mise de côté, revendue ou utilisée dans un autre contexte. La Z21 noire devient alors la centrale principale unique de votre réseau.

Conseils pour faire évoluer son réseau

Pour les modélistes débutant avec une z21start fournie en coffret (sortie 3 A), il est tout à fait possible de débuter sereinement avec un petit réseau. Lorsqu’un besoin d’extension apparaît, le passage vers une Z21 noire est la solution idéale pour gérer davantage de locomotives, de modules, ou un réseau plus vaste. Le module CAN HUB facilite alors la transition en permettant une structuration claire du câblage et une alimentation fiable des modules connectés.

Le Roco 10804 est une solution indispensable pour assurer une communication stable entre les composants numériques de votre réseau. Il vous permet d’organiser l’évolution de votre installation de manière professionnelle, en maintenant performance et fiabilité à tous les niveaux.
