6 rails courbes Classic Track 220 mm 30° - Rokuhan R033 / 7297033 - Z 1/220 - 2R

6 rails courbes Rokuhan Classic Track R220 220 mm 30° – R033 / 7297033 – Z 1/220 – 2 rails

Le lot de 6 rails courbes Rokuhan Classic Track R220-30° est conçu pour réaliser des courbes régulières sur un réseau de train miniature à l’échelle Z 1/220. Chaque élément possède un rayon de 220 mm et un angle de 30°, permettant aux six rails assemblés de former directement un demi-cercle.

La voie Rokuhan dispose d’un ballast intégré en plastique élastique, de traverses imitation bois et de profilés en maillechort. Elle est destinée aux réseaux ferroviaires miniatures fonctionnant en 2 rails à courant continu.

Six rails R220-30° pour former un demi-cercle

Chaque rail courbe présente un rayon de 220 mm et couvre un angle de 30°. Les six éléments du lot représentent ainsi 180° et permettent de réaliser un demi-cercle complet.

Pour obtenir un cercle de 360°, 12 rails R220-30° sont nécessaires, soit deux lots. Avec un rayon de 220 mm, le diamètre théorique du cercle complet est de 440 mm.

Ces rails permettent également de compléter les aiguillages courbes Rokuhan R026 et R027. Ils sont compatibles avec les ponts surélevés Rokuhan prévus pour la géométrie R220-30° ainsi qu’avec les éléments bivoie R195-30°/R220-30°.

Classic Track Rokuhan avec ballast intégré

Le système de voie Rokuhan Classic Track utilise un corps ballasté en plastique élastique, qui contribue à la stabilité des éléments et facilite leur mise en place sur le réseau.

Les profilés de rail sont en maillechort. Les différents éléments s'assemblent grâce au système de raccordement Rokuhan. Des clips en plastique situés sous la voie maintiennent les parties métalliques et s’enclenchent de manière audible et perceptible lors de l’assemblage.

Les traverses imitation bois et le ballast intégré permettent une intégration directe dans un réseau ferroviaire miniature en Z.

Des dimensions adaptées aux réseaux à l'échelle Z

La voie présente un écartement de 6,55 mm. Le ballast mesure 16,3 mm de largeur totale et la voie atteint une hauteur totale de 5,25 mm, rails et ballast compris.

Le profil de rail mesure 1,6 mm de hauteur et 0,75 mm de largeur, tandis que l'espacement des traverses est de 3,85 mm.

Caractéristiques techniques des rails Rokuhan R033

• Fabricant : Rokuhan
• Référence fabricant : R033
• Référence : 7297033
• Gamme : Classic Track
• Type : rails courbes R220-30°
• Échelle : Z 1/220
• Système : 2 rails, courant continu
• Rayon : 220 mm
• Angle par rail : 30°
• Écartement / largeur de voie : 6,55 mm
• Hauteur du profil de rail : 1,6 mm
• Largeur du profil de rail : 0,75 mm
• Largeur totale / largeur du ballast : 16,3 mm
• Hauteur du ballast : 3,9 mm
• Hauteur totale : 5,25 mm
• Espacement des traverses : 3,85 mm
• Profilés de rail : maillechort
• Corps du ballast : plastique élastique
• Traverses : imitation bois
• Ballast : intégré
• Contenu : 6 rails courbes
• Angle total du lot : 180°
• Nombre de rails nécessaires pour un cercle complet : 12
• Diamètre théorique du cercle complet : 440 mm

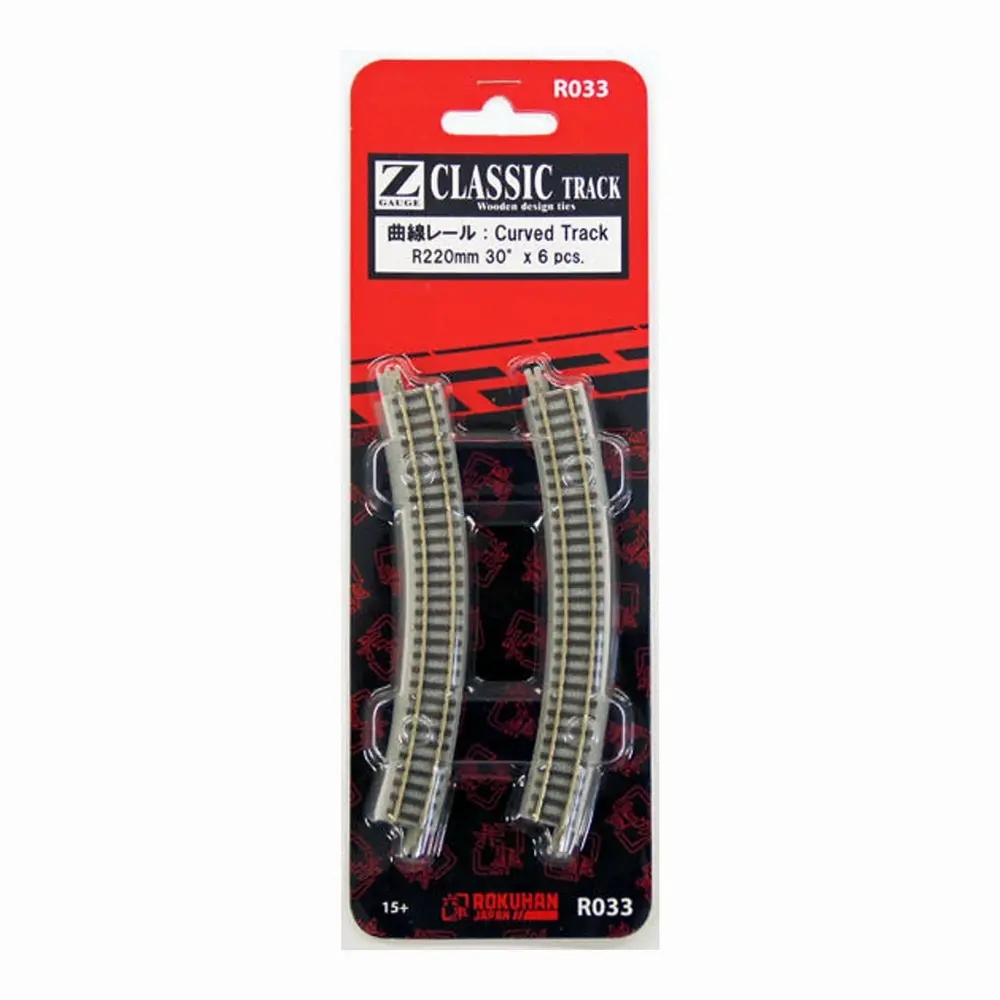

• Conditionnement : blister

Pièces nécessaires et non incluses

L’alimentation n’est pas comprise dans ce lot. Selon la configuration de votre réseau miniature en Z, des éléments complémentaires peuvent être nécessaires :

• Dispositif d’alimentation compatible avec le réseau
• Rails Rokuhan supplémentaires pour compléter le tracé
• Rails droits, courbes ou aiguillages selon le plan de voie
• Ponts surélevés compatibles pour la réalisation d’un tracé en hauteur
• Matériel roulant compatible avec l’échelle Z 1/220

Avec leur rayon R220 de 220 mm, leur angle de 30°, leur largeur totale de 16,3 mm et leur ballast intégré, les six rails courbes Rokuhan R033 Classic Track permettent de réaliser un demi-cercle de 180° ou de compléter facilement un réseau de train miniature en Z 1/220.
