Rail courbe Setrack SM-32 R2 965 mm 22,5° code 200 - Peco ST607 - Im 1/32 - 2R

Rail courbe PECO Setrack SM-32 R2 965 mm 22,5° Code 200 – Échelle 1/32 – ST607

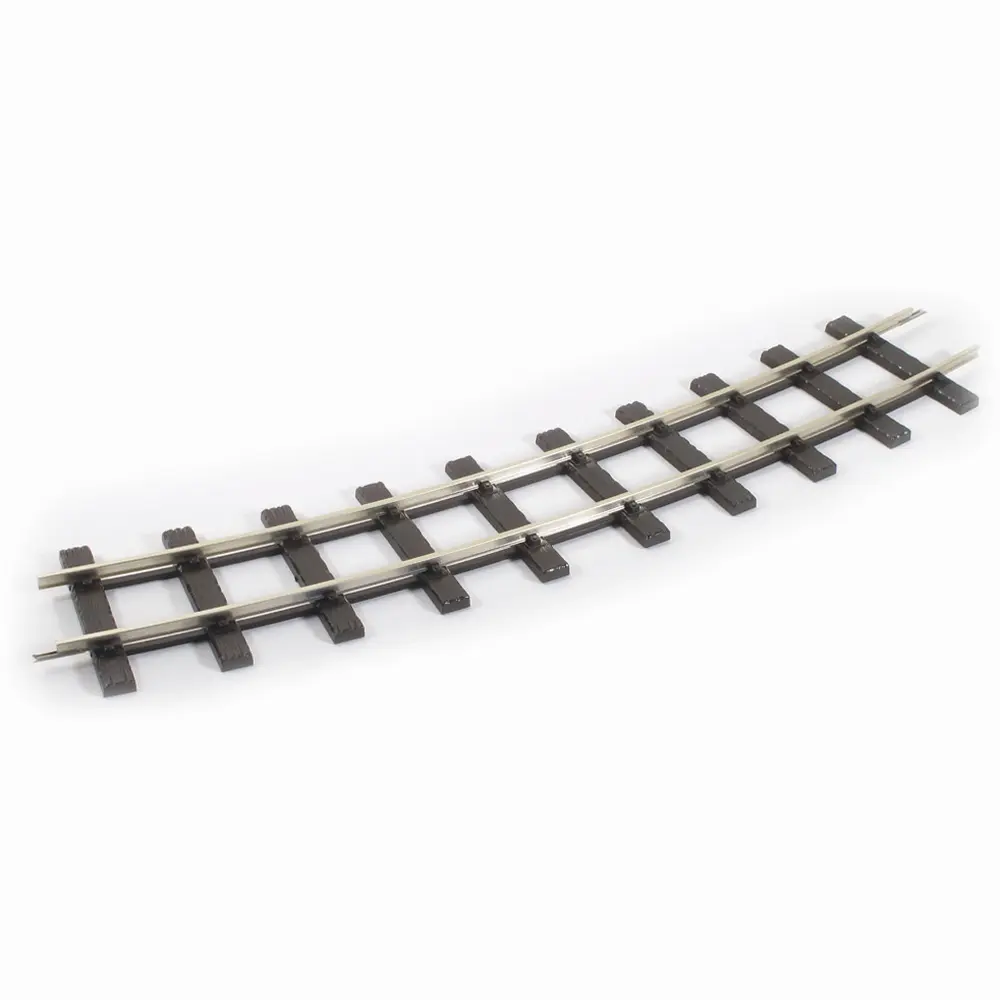

Le PECO ST607 est un rail courbe Setrack SM-32 Code 200 conçu pour les réseaux de modélisme ferroviaire à voie étroite. Avec son rayon R2 de 965 mm, son angle de 22,5° et son écartement de 32 mm, il permet de réaliser des courbes régulières pour les réseaux miniatures à grande échelle, notamment les installations de jardin.

Voie SM-32 de 32 mm pour réseaux à voie étroite

Le système PECO SM-32 est destiné aux modèles construits à l’échelle de 16 mm par pied, circulant sur une voie de 32 mm d’écartement. Cet écartement représente une voie étroite réelle d’environ 610 mm (2 pieds).

La gamme SM-32 est particulièrement adaptée aux réseaux de jardin et peut notamment accueillir des locomotives à vapeur vive radiocommandées. Les dimensions importantes de ces modèles offrent l’espace nécessaire à l’installation d’un récepteur et de servos de commande.

Courbe R2 de 965 mm et angle de 22,5°

Le rail courbe PECO ST607 présente un rayon R2 de 965 mm (38") et forme un arc de 22,5°. Il faut ainsi 16 éléments ST607 pour former un cercle complet de 360°.

Cette géométrie permet également d’utiliser le ST607 comme élément de compensation avec les aiguillages à petit rayon PECO SL-E691 et SL-E692. Il facilite ainsi la réalisation de voies de garage parallèles et de boucles d’évitement.

Le rayon R2 du ST607 permet également de créer un circuit extérieur autour d’une courbe réalisée avec le PECO ST605 de premier rayon.

Rails Code 200 en maillechort

Le profilé de voie est en Code 200 et les rails sont réalisés en maillechort. Ce matériau est couramment utilisé en modélisme ferroviaire pour ses propriétés de conductivité électrique et son entretien adapté à l’exploitation d’un réseau miniature.

Les traverses en plastique noir reproduisent l’apparence de traverses en bois et participent au rendu ferroviaire de la voie.

Setrack prêt à installer et compatible avec Streamline SM-32

Les voies de la gamme PECO Setrack sont équipées d’éclisses et sont prêtes à être assemblées pour construire le tracé du réseau.

Le système SM-32 Setrack est également compatible avec la gamme de voies PECO SM-32 Streamline, ce qui permet d’associer les deux systèmes lors de la conception ou de l’extension d’un réseau.

Caractéristiques techniques du PECO ST607

• Fabricant : PECO
• Référence : ST607
• Type : rail courbe Setrack SM-32
• Échelle : 16 mm/pied, soit environ 1/19
• Écartement : 32 mm
• Représentation : voie étroite d’environ 610 mm (2 pieds)
• Gamme : PECO Setrack SM-32
• Code du rail : 200
• Rayon : R2 – 965 mm (38")
• Angle : 22,5°
• Nombre d’éléments pour un cercle complet : 16
• Rails : maillechort
• Traverses : plastique noir, aspect traverses bois
• Éclisses : incluses sur les éléments Setrack
• Alimentation possible : courant continu / 2 rails
• Compatible avec la voie PECO SM-32 Streamline
• Compatible géométriquement avec les aiguillages à petit rayon SL-E691 et SL-E692
• Peut servir d’élément de compensation pour un aiguillage court

Éléments nécessaires et non inclus

Selon la configuration du réseau, des accessoires et éléments complémentaires peuvent être nécessaires :

• Rails PECO Setrack SM-32 ou Streamline SM-32 supplémentaires
• Aiguillages PECO SL-E691 ou SL-E692 pour la réalisation de voies de garage ou boucles d’évitement
• Clous fins PECO SL-14 pour la fixation de la voie, si nécessaire
• Équipement d’alimentation adapté dans le cas d’une exploitation électrique

Le rail courbe PECO ST607 SM-32 R2 Code 200 offre une géométrie adaptée à la création de réseaux à voie étroite de 32 mm, qu’il s’agisse d’un circuit de jardin, d’une boucle d’évitement ou d’une extension associant des éléments Setrack et Streamline.
