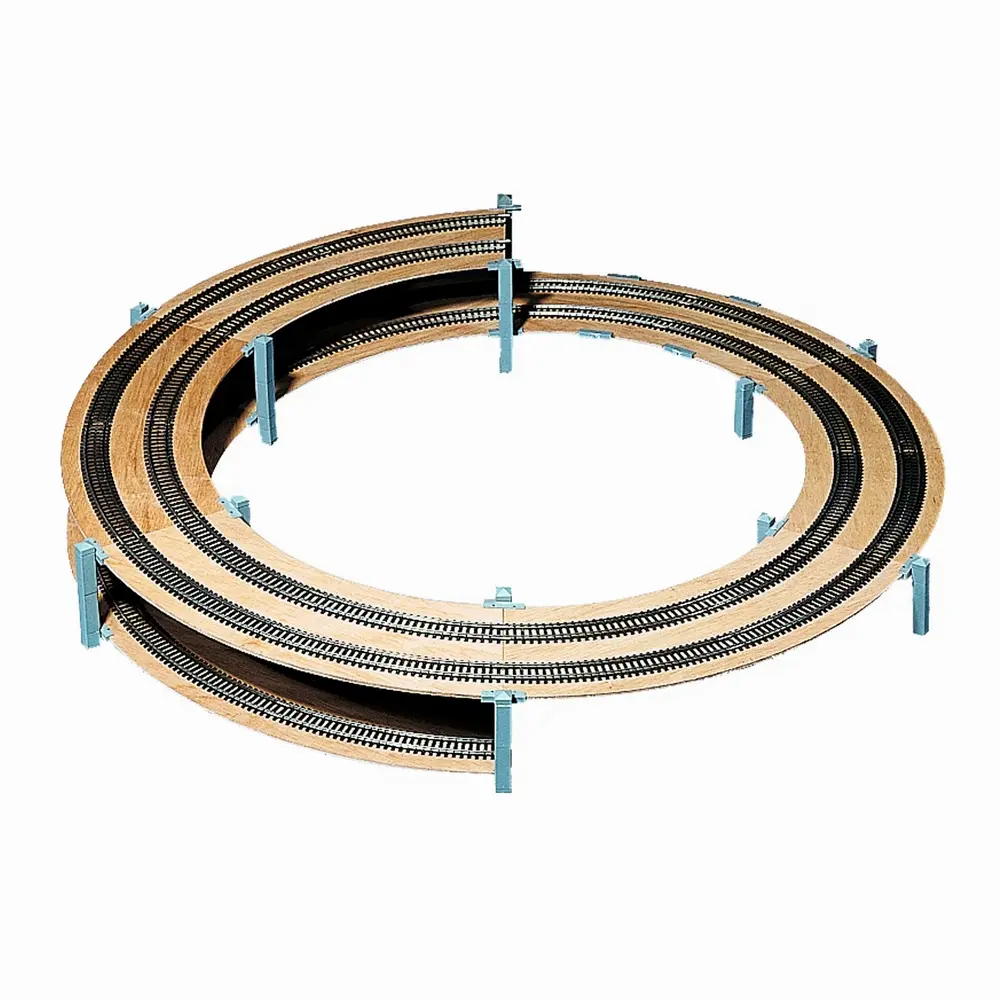

Kit complet de piste hélicoïdale LAGGIES, cercle de base - Noch 53007 - HO 1/87

Kit complet de piste hélicoïdale LAGGIES – Cercle de base - NOCH 53007 - HO 1/87

Le kit complet de piste hélicoïdale LAGGIES NOCH 53007 est conçu pour créer une rampe hélicoïdale fiable et compacte permettant de relier plusieurs niveaux sur un réseau ferroviaire miniature à l'échelle HO (1/87). Adapté aux réseaux à voie simple ou double, il constitue le cercle de base indispensable pour construire une hélice capable de franchir d'importants dénivelés tout en conservant une pente régulière.

Grâce à sa conception modulaire, il est possible d'ajouter des cercles d'extension afin d'augmenter la hauteur de franchissement selon les besoins de votre réseau.

La solution idéale pour les réseaux à plusieurs niveaux

Une piste hélicoïdale permet aux trains de monter ou descendre progressivement entre différents niveaux du réseau. Elle offre une pente constante, facilitant la circulation des convois, y compris les compositions longues, tout en limitant l'encombrement.

Le cercle de base constitue le point de départ de toute installation LAGGIES. Il comprend les zones d'entrée et de sortie de l'hélice ainsi que la hauteur de dégagement nécessaire pour le passage des trains.

Une conception robuste et précise

Le kit est composé de segments usinés avec précision dans du contreplaqué de 4 mm d'épaisseur, accompagnés de tous les supports et éléments de fixation nécessaires au montage.

L'ensemble peut être monté avec une rotation à gauche ou à droite afin de s'adapter à la configuration de votre réseau.

Les courbes extérieures sont surélevées de 3 mm, améliorant la stabilité des trains dans les courbes et réduisant la résistance au roulement.

Une structure évolutive

Pour franchir des différences de niveau plus importantes, il suffit d'ajouter un ou plusieurs cercles d'extension LAGGIES au-dessus du cercle de base. Cette conception modulaire permet d'adapter facilement la hauteur de l'hélice aux contraintes de chaque réseau.

Le système est particulièrement adapté pour :

• Relier deux niveaux de réseau.
• Accéder à une gare cachée.
• Créer une montée ou une descente progressive.
• Optimiser l'espace disponible sous un réseau.

Caractéristiques techniques

• Fabricant : NOCH
• Référence : 53007
• Gamme : LAGGIES
• Type : kit complet de piste hélicoïdale – cercle de base
• Échelle : HO (1/87)
• Configuration : voie simple ou double
• Rayon intérieur : 481,2 mm
• Rayon extérieur : 542,8 mm
• Cercle de base : 9 segments (1,5 tour)
• Largeur des segments : 145 mm
• Hauteur d'installation : 130,5 mm
• Diamètre extérieur (distance entre montants) : 1 214 mm
• Pente intérieure : 2,88 %
• Pente extérieure : 2,55 %
• Segments en contreplaqué de 4 mm d'épaisseur
• Montage possible en rotation horaire ou antihoraire

Contenu de l'emballage

• 9 segments de piste hélicoïdale
• Supports de montage
• Éléments de fixation
• Notice de montage détaillée

Pièces nécessaires et non incluses

Pour une installation complète :

• Rails compatibles HO
• Cercles d'extension LAGGIES (selon la hauteur souhaitée)
• Éléments de raccordement au réseau
• Matériel roulant HO
• Alimentation électrique du réseau

Le kit complet de piste hélicoïdale LAGGIES NOCH 53007 est une solution fiable et évolutive pour créer des liaisons entre plusieurs niveaux de réseau. Sa conception modulaire, ses pentes optimisées et sa fabrication en contreplaqué de précision en font un choix idéal pour les réseaux ferroviaires miniatures à l'échelle HO.
