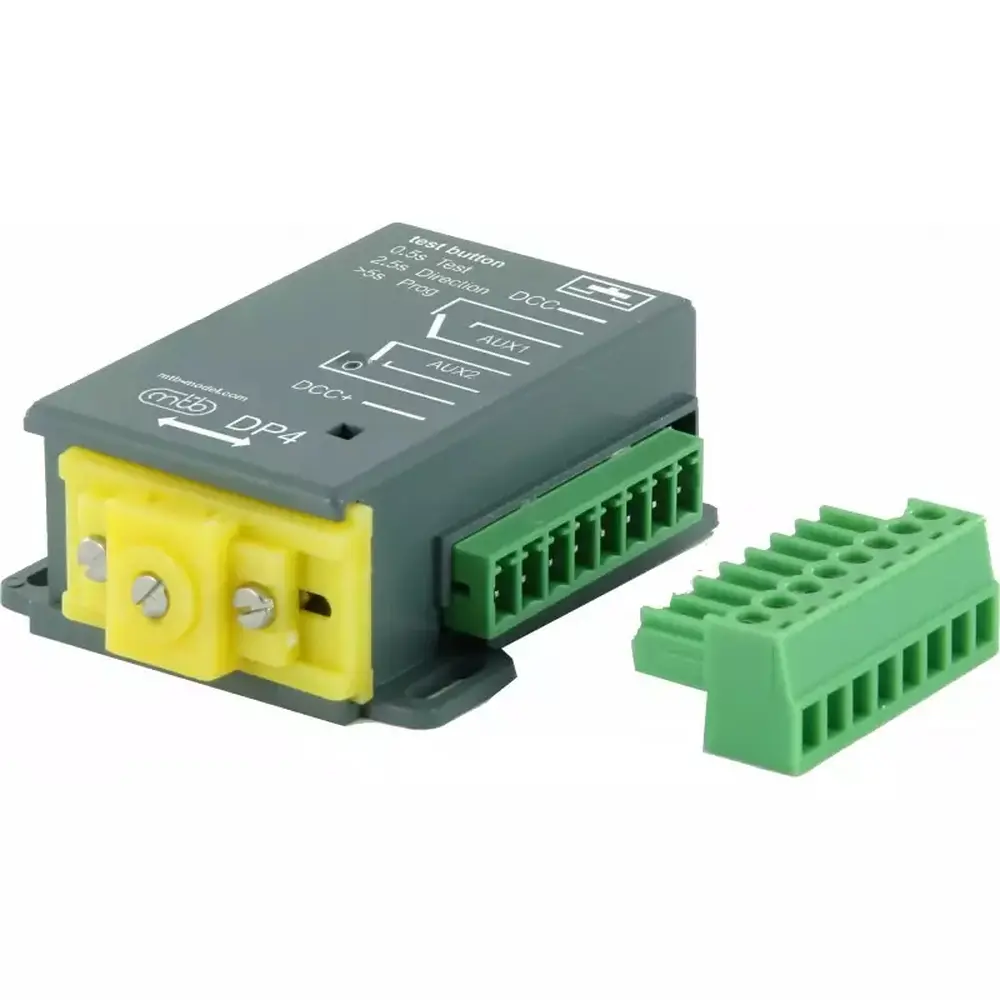

Moteur lent d’aiguillage avec interface DCC + 2 contacts de commutation indépendants - MTB DP4
Description
Moteur lent d’aiguillage MTB DP4 – Version digitale avec interface DCC et doubles contacts auxiliaires
Commande précise, silencieuse et compatible toutes échelles
Le MTB DP4 est un moteur lent d’aiguillage haut de gamme, identique au modèle MP4 mais équipé d’un décodeur DCC intégré. Il est conçu pour commander vos aiguillages directement via un système numérique DCC, sans nécessiter l’achat d’un décodeur d’accessoires séparé.
Mécanisme fluide et réglable
Son mécanisme à cames offre un mouvement lent et réaliste, amenant l’aiguille en douceur jusqu’à la position d’arrêt, avec maintien sécurisé. La course de la tige est réglable sur 3, 6, 9 ou 12 mm pour s’adapter à différents types d’aiguillages et signaux mécaniques.
Polyvalence et compatibilité
Le MTB DP4 fonctionne en courant continu ou alternatif et peut être commandé en mode analogique (2 ou 3 fils) ou numérique (DCC). Il intègre 2 contacts auxiliaires inverseurs (1A), protégés par un fusible réarmable de 0,5A, permettant de :
- Suivre la position de l’aiguille
- Commander des signaux
- Alimenter le cœur d’aiguillage
Caractéristiques techniques
- Échelle : toutes
- Alimentation : 9 à 16 V CC ou CA
- Consommation : env. 150 mA en fonctionnement
- Interface DCC intégrée
- Dimensions : 30 x 42 mm (identiques au MP4)
- Commande analogique possible (2 ou 3 fils)
- 2 contacts auxiliaires intégrés
- Réglage rapide via bouton de configuration
- LED indicatrice d’état
- Moteur à transmission planétaire, silencieux et compact
Tableau comparatif des moteurs d’aiguillage MTB
| Modèle | Contact auxiliaire | Dimensions (mm) | Connexion 2 fils | Connexion 3 fils | Compatibilité DCC |
|---|---|---|---|---|---|
| MP1 | 1 | 28 x 40 | Non | Oui | Non |
| MP4 | 2 | 30 x 42 | Oui | Oui | Non |
| MP8 | 1 + 2x feedback | 30 x 42 | Oui | Oui | Non |
| MP10 | 2 | 40 x 53 | Oui | Oui | Non |
| DP1 | 1 | 28 x 40 | Non | Oui | Oui |
| DP4 | 2 | 30 x 42 | Non | Oui | Oui |
| DP10 | 2 | 40 x 53 | Non | Oui | Oui |
| DP16 | 1 + 1 | 40 x 53 | Oui | Oui | Oui |
Points forts du MTB DP4
- Moteur lent et silencieux pour un rendu réaliste
- Interface DCC intégrée, aucun décodeur supplémentaire nécessaire
- Réglage simple de la course et de la position
- Doubles contacts auxiliaires pour fonctions additionnelles
- Installation rapide et maintenance minimale
Notice
Téléchargez la notice d’utilisation et d’installation :
Guide officiel MTB DP4 / DP10 (PDF)
| Échelle | Universelle |
