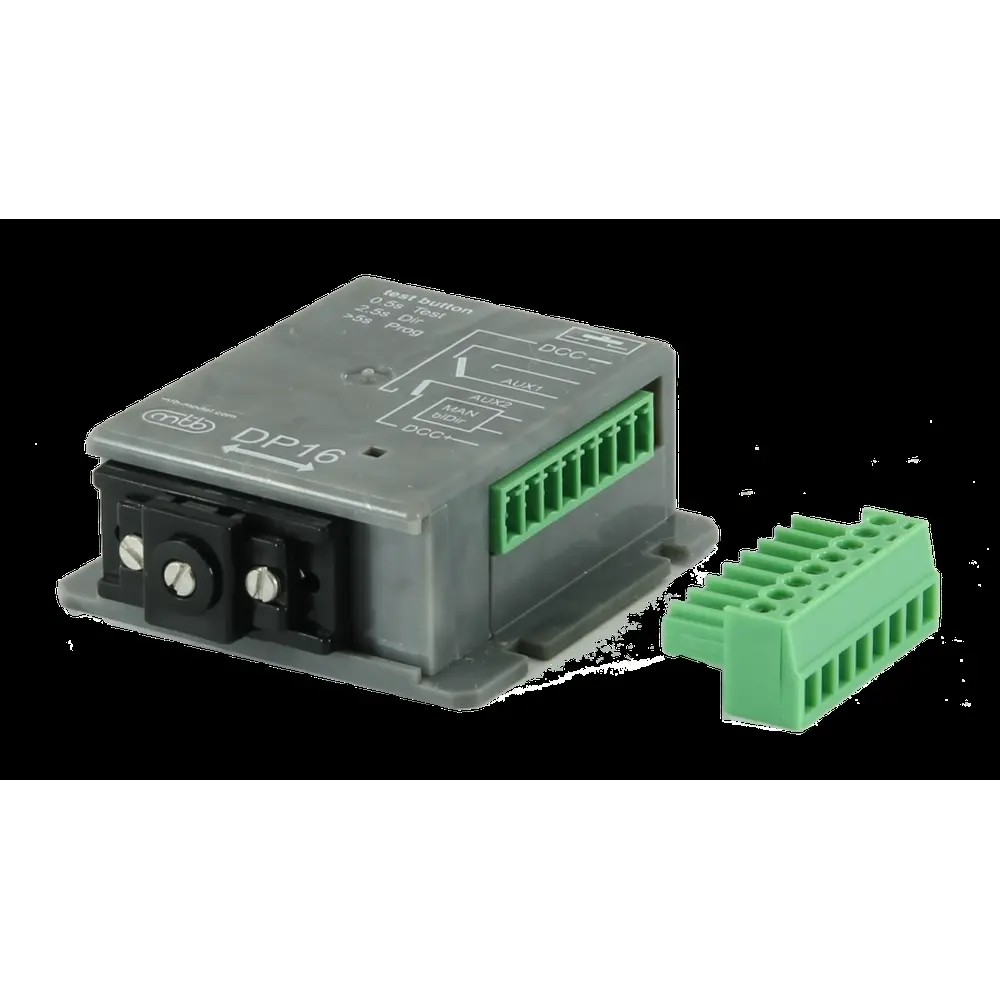

Moteur lent d’aiguillage avec interface DCC + 2 contacts de commutation indépendants - MTB DP16
Description
Moteur lent d’aiguillage MTB DP16 – Interface DCC intégrée avec double commande auxiliaire
Précision, puissance et compatibilité numérique pour toutes échelles
Le MTB DP16 est un moteur lent d’aiguillage hautes performances, identique au MP10 mais avec décodeur DCC intégré et fonctionnalités avancées. Il permet de commander vos aiguillages directement depuis votre centrale numérique, tout en offrant la possibilité de pilotage manuel grâce à ses 2 entrées bidirectionnelles isolées.
Un mouvement lent et réaliste
Le mécanisme à cames et transmission planétaire assure un déplacement progressif jusqu’à la position finale, avec maintien sécurisé. La course est réglable sur 4 positions (3,5 / 6 / 9,5 / 12,5 mm) pour s’adapter aux différents types d’aiguillages, signaux mécaniques ou passages à niveau.
Commande DCC et manuelle
Le DP16 se connecte directement à votre réseau DCC, sans décodeur supplémentaire, et reçoit ses ordres via le protocole numérique standard. Il dispose également de 2 entrées manuelles (12 V / 4 mA) pour un contrôle local. La priorité est donnée aux commandes DCC.
Contacts auxiliaires pour fonctions additionnelles
- AUX1 : contact de commutation indépendant (1A) pour l’alimentation ou la signalisation
- AUX2 : sortie dédiée pour l’alimentation de la pointe de cœur (grenouille)
Caractéristiques techniques
- Échelles : toutes
- Alimentation : 9 à 16 V CC ou CA
- Consommation : env. 150 mA en fonctionnement
- Dimensions : 40 x 53 mm (identiques au MP10)
- Interface DCC intégrée
- Réglage de la course par goupille interne (4 positions)
- LED indicatrice d’état
- Bouton de configuration pour réglage rapide
- Moteur silencieux avec transmission planétaire
Tableau comparatif des moteurs d’aiguillage MTB
| Modèle | Contact auxiliaire | Dimensions (mm) | Connexion 2 fils | Connexion 3 fils | Compatibilité DCC |
|---|---|---|---|---|---|
| MP1 | 1 | 28 x 40 | Non | Oui | Non |
| MP4 | 2 | 30 x 42 | Oui | Oui | Non |
| MP8 | 1 + 2x feedback | 30 x 42 | Oui | Oui | Non |
| MP10 | 2 | 40 x 53 | Oui | Oui | Non |
| DP1 | 1 | 28 x 40 | Non | Oui | Oui |
| DP4 | 2 | 30 x 42 | Non | Oui | Oui |
| DP10 | 2 | 40 x 53 | Non | Oui | Oui |
| DP16 | 1 + 1 | 40 x 53 | Oui | Oui | Oui |
Points forts du MTB DP16
- Mouvement lent, silencieux et réaliste
- Interface DCC intégrée, aucun décodeur externe requis
- Double commande possible : numérique DCC + manuelle
- Réglage précis de la course (4 niveaux)
- Contacts auxiliaires pour signaux et alimentation de la grenouille
- Installation simple et maintenance réduite
| Échelle | Universelle |
