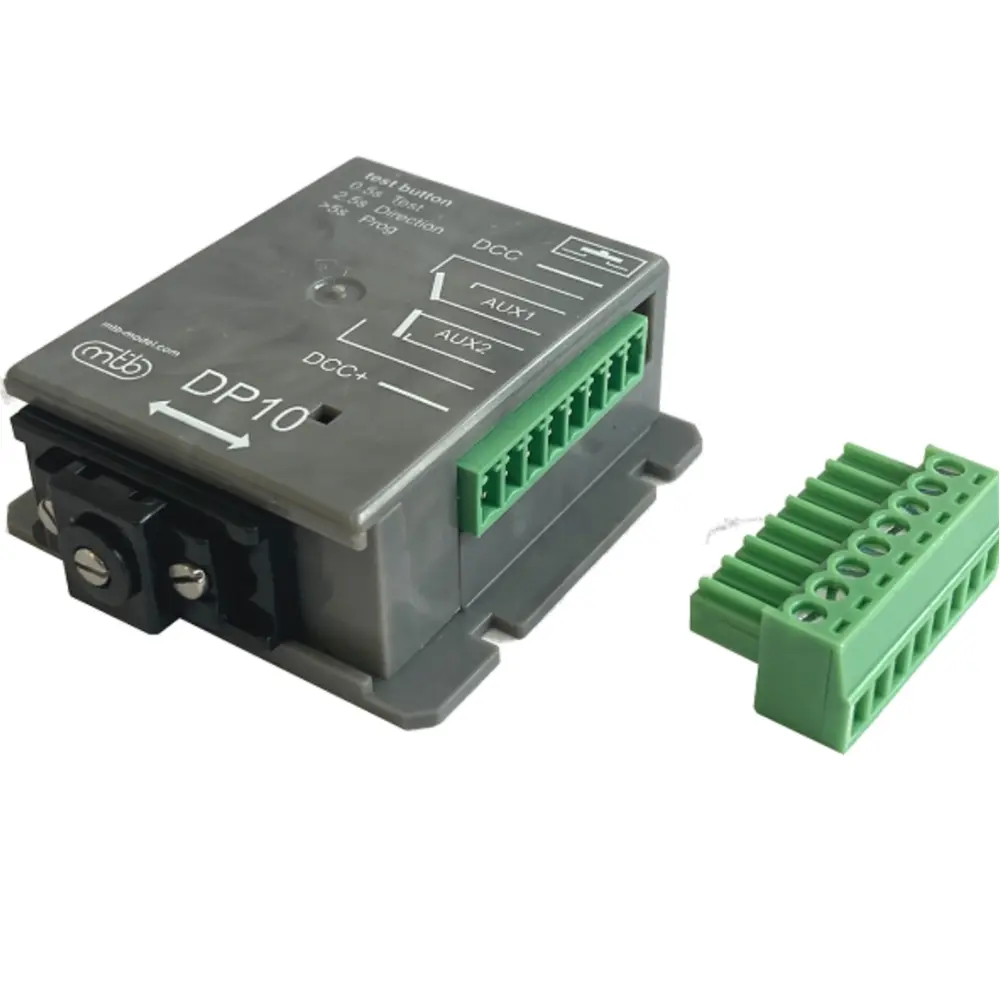

Moteur lent d’aiguillage avec interface DCC + 2 contacts de commutation indépendants - MTB DP10 - Échelle universelle

Moteur lent d’aiguillage avec interface DCC + 2 contacts de commutation – MTB DP10 – Échelle universelle

Contrôle numérique précis et mouvement fluide pour vos aiguillages

Le moteur MTB DP10 est un moteur d’aiguillage à mouvement lent conçu pour les modélistes ferroviaires exigeants. Intégrant directement un décodeur DCC, il permet un pilotage précis et réaliste de vos aiguillages sans nécessiter de module de décodeur séparé. Grâce à son double contact de commutation auxiliaire intégré (AUX1 et AUX2), il offre également la possibilité de gérer l'alimentation du cœur d’aiguille et d'autres fonctions avancées (comme la signalisation ou le retour d’état).

Avec son mécanisme à came et sa transmission planétaire, le moteur assure un mouvement lent, silencieux et puissant, parfaitement adapté aux aiguillages de toutes tailles, du Z au O, y compris les signaux mécaniques et les barrières de passage à niveau.

Principales caractéristiques du moteur MTB DP10

• Décodeur DCC intégré : commande directe depuis votre centrale numérique
• 2 contacts auxiliaires indépendants (AUX1 et AUX2, 1A) : pour l'alimentation de la pointe de cœur ou la signalisation
• Commande possible en mode 2 fils (bouton-poussoir) ou 3 fils (commutateur)
• Course réglable sur 4 longueurs : 3,5 mm, 6 mm, 9,5 mm et 12,5 mm
• Mécanisme de fin de course intégré : coupure automatique de l’alimentation une fois la position atteinte
• LED d’indication d’état et bouton-poussoir de configuration rapide
• Entrées manuelles isolées (12 V / 4 mA) pour pilotage local ou test
• Dimensions compatibles avec le MP10 / Tortoise™, mais avec une hauteur réduite
• Consommation d’environ 150 mA pendant le mouvement
• Installation simple avec connecteur amovible

Un moteur conçu pour tous les réseaux numériques

Grâce à son interface DCC native, le DP10 facilite l’intégration dans les réseaux ferroviaires numériques. Vous n’avez pas besoin d’ajouter un décodeur d’accessoires externe : tout est intégré. Cela simplifie non seulement l'installation, mais aussi la maintenance et la configuration.

Le mouvement progressif et la puissance accrue rendent ce moteur parfaitement adapté à une utilisation sur de grandes échelles, ou dans des situations où un couple important est nécessaire.

Utilisations typiques :

• Commande d’aiguillages à deux positions
• Activation de signaux mécaniques
• Commande de passages à niveau
• Gestion de polarité des pointes de cœur
• Retour d’état visuel via LED ou centrale

Nécessite pour fonctionner (non inclus) :

• Alimentation 9 à 16 V DC ou AC
• Centrale numérique DCC (si utilisation DCC)
• Bouton-poussoir ou commutateur (si usage analogique local)

Caractéristiques techniques :

• Référence : MTBDP10
• Alimentation : 9–16 V DC / AC
• Consommation : 150 mA max
• Dimensions : 46 x 42 x 18 mm
• Échelle : universelle (Z à O)
• Marque : MTB
• Fonctionnement : numérique DCC ou manuel

Téléchargement du mode d’emploi en français :

Consultez ou téléchargez la notice complète ici (PDF)

Schéma de câblage et compatibilité des moteurs MTB

Schémas électriques :

• MP1 / MP4 / MP8 / MP10 (3 fils)
• MP4 / MP10 (2 fils)
• DP16 (DCC)

Tableau comparatif des moteurs d’aiguillage MTB

Légende des modèles :

• MP1 : Petit moteur d’aiguillage, basique, sans DCC, 3 fils uniquement
• MP4 : Moteur avec 2 contacts auxiliaires, compatible 2 et 3 fils
• MP8 : Moteur avec retour de position (feedback), 1 contact + 2x feedback
• MP10 : Moteur robuste avec 2 fils, 3 fils, et 2 contacts auxiliaires
• DP1 : Moteur DCC avec 1 contact auxiliaire
• DP4 : Moteur DCC avec 2 contacts auxiliaires
• DP10 : Moteur DCC avec 2 contacts auxiliaires, boîtier plus grand
• DP16 : Moteur DCC avec feedback intégré, 1 contact + 1 retour
