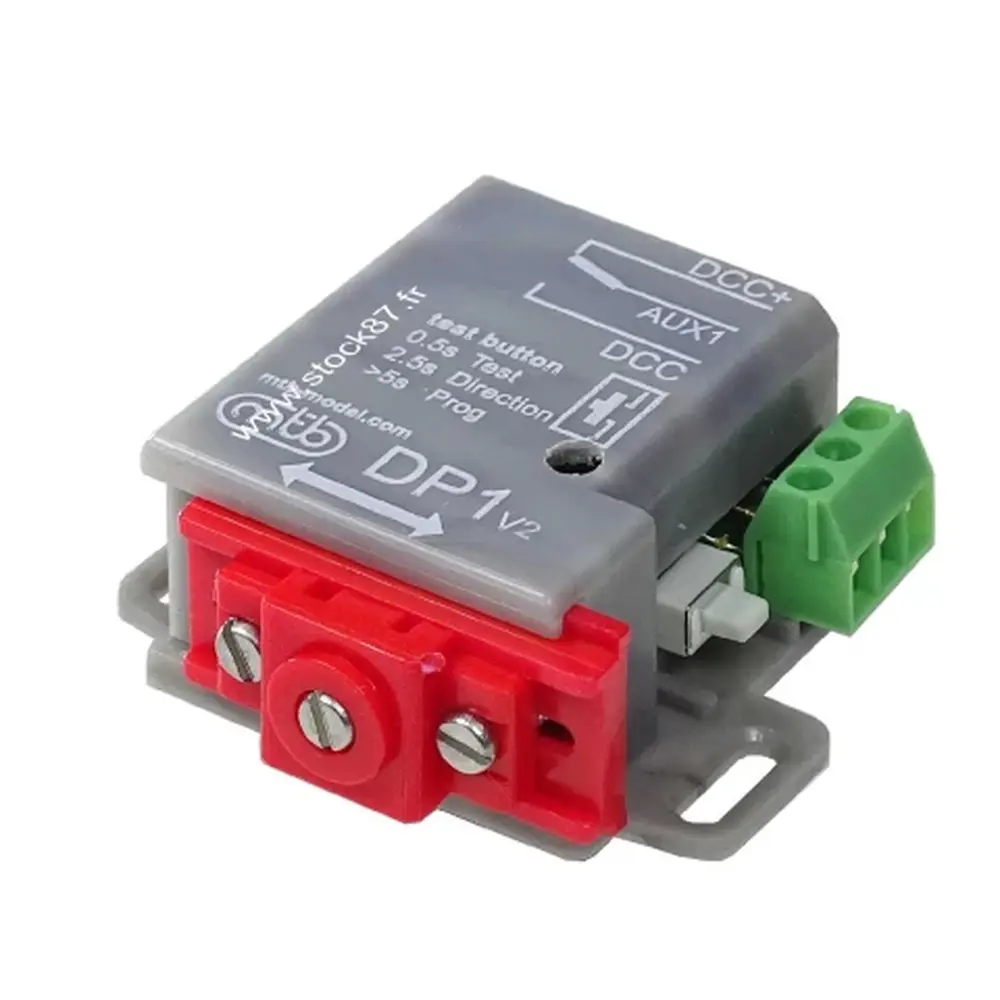

Moteur lent d’aiguillage avec interface DCC + 2 contacts de commutation indépendants – MTB DP1 - Échelle universelle

Moteur lent d’aiguillage avec décodeur DCC intégré et contact auxiliaire – MTB DP1

Contrôle précis et silencieux de vos aiguillages avec le moteur DP1

Le moteur lent d’aiguillage MTB DP1 est une solution compacte, fiable et économique pour le pilotage de vos aiguillages en modélisme ferroviaire. Intégrant un décodeur DCC directement dans le boîtier, il vous permet de commander vos aiguillages via votre centrale numérique sans ajouter de décodeur externe. Ce moteur silencieux et à mouvement lent offre un positionnement précis et réaliste des lames d’aiguillage, tout en limitant l’usure mécanique.

Avec son format identique au moteur MP1 de la même marque, le DP1 s’intègre facilement dans la plupart des réseaux, y compris en remplacement direct de modèles électromagnétiques.

Un moteur compact, performant et facile à installer

• Compatible avec toutes les échelles de modélisme ferroviaire
• Dimensions identiques au MP1 (28 × 40 mm)
• 1 contact auxiliaire intégré pour l’alimentation de cœur d’aiguillage ou le retour de position
• Course réglable en 4 longueurs : 3 mm, 6 mm, 9 mm et 12,5 mm
• Moteur à mouvement lent avec transmission planétaire pour un déplacement fluide et sans à-coup
• Installation facile grâce au connecteur amovible fourni
• Alimentation en courant continu ou alternatif (9 à 16 V)

Le bouton de configuration intégré permet une programmation rapide de l’adresse DCC sans équipement supplémentaire, tandis que la LED d’état facilite les tests et les diagnostics sur le réseau.

Pour un réseau numérique simplifié

Le moteur DP1 est une solution idéale pour les modélistes souhaitant passer au pilotage numérique DCC, tout en gardant une installation propre et réduite. Grâce à son décodeur intégré, vous évitez les modules externes et simplifiez la gestion de votre câblage.

Nécessite pour fonctionner (non inclus) :

• Alimentation 9 à 16 V DC ou AC
• Centrale DCC pour le pilotage numérique
• Système d’aiguillage ou de signalisation à deux positions

Points forts :

• Décodeur DCC intégré
• Silencieux, lent, précis
• 1 contact auxiliaire pour gestion du cœur d’aiguille ou signalisation
• Format compact, identique au MP1
• Programmation simple par bouton-poussoir
• Idéal pour les aiguillages, signaux mécaniques ou passages à niveau

Schéma de câblage et compatibilité des moteurs MTB

Schémas électriques :

• MP1 / MP4 / MP8 / MP10 (3 fils)
• MP4 / MP10 (2 fils)
• DP16 (DCC)

Tableau comparatif des moteurs d’aiguillage MTB

Légende des modèles :

• MP1 : Petit moteur d’aiguillage, basique, sans DCC, 3 fils uniquement
• MP4 : Moteur avec 2 contacts auxiliaires, compatible 2 et 3 fils
• MP8 : Moteur avec retour de position (feedback), 1 contact + 2x feedback
• MP10 : Moteur robuste avec 2 fils, 3 fils, et 2 contacts auxiliaires
• DP1 : Moteur DCC avec 1 contact auxiliaire
• DP4 : Moteur DCC avec 2 contacts auxiliaires
• DP10 : Moteur DCC avec 2 contacts auxiliaires, boîtier plus grand
• DP16 : Moteur DCC avec feedback intégré, 1 contact + 1 retour
