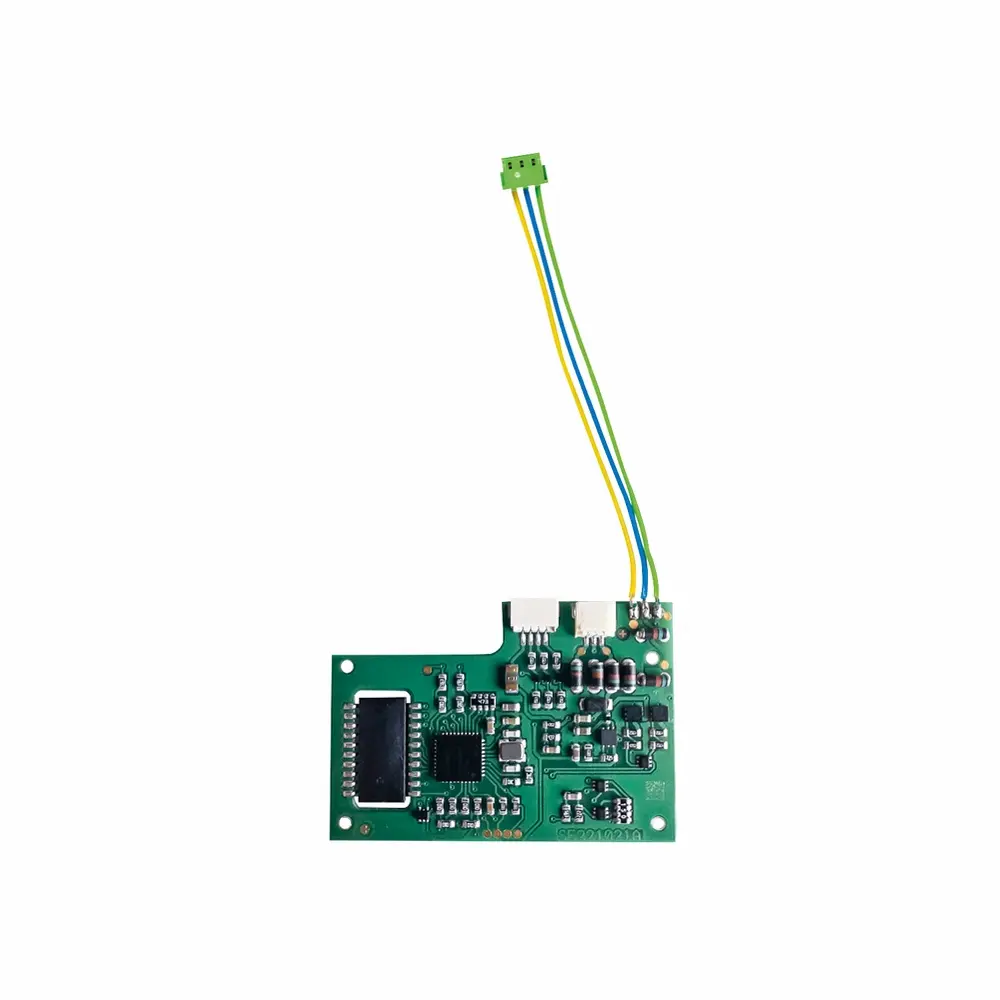

Décodeur de commutateur DKW numérique intégré (piste C) - Märklin 74467 - HO 1/87

Le décodeur numérique Märklin 74467 permet d’équiper la TJD à grand rayon Märklin voie C réf. 24720 ou la Trix réf. 62720 pour une commande numérique. Compatible avec les formats mfx, Motorola et DCC, il s’intègre directement à l’appareil de voie grâce à des contacts enfichables.

Cette solution permet de compléter une TJD compatible pour bénéficier d’une commande électrique numérique intégrée au réseau ferroviaire miniature HO.

Décodeur intégré compatible mfx, Motorola et DCC

Le Märklin 74467 prend en charge plusieurs formats numériques afin de s’adapter à différentes configurations de réseaux miniatures :

• mfx
• Motorola
• DCC

Le décodeur peut être installé lors de l’équipement initial ou ajouté ultérieurement. Son raccordement s’effectue simplement par contacts enfichables, sans câblage d’alimentation numérique séparé depuis la centrale.

Adressage individuel et paramétrable

L’adresse du décodeur peut être définie de deux manières. Avec le commutateur de codage, la plage d’adresses s’étend de 1 à 320 en Motorola (MM) et de 1 à 511 en DCC.

Le paramétrage via CV, effectué en passant par une voie de programmation, permet d’utiliser les adresses MM 1 à 320 et DCC 1 à 2044.

Cette possibilité d’adressage individuel facilite l’intégration de la TJD dans la commande numérique du réseau.

Alimentation numérique directement depuis la voie

L’alimentation numérique peut être prélevée directement sur le contact de courant de traction de l’appareil de voie. Cette conception permet d’obtenir, après installation du décodeur, un appareil de voie numérique prêt à être commandé avec un système numérique compatible.

Commande d’une lanterne d’aiguille

Le décodeur Märklin 74467 permet également de commander une lanterne d’aiguille Märklin réf. 74477, disponible séparément. Cette possibilité permet de compléter l’équipement de la TJD avec une signalisation lumineuse adaptée.

Caractéristiques techniques

• Marque : Märklin
• Référence : 74467
• Échelle : HO 1/87
• Type : décodeur numérique intégré pour TJD
• Compatible avec : Märklin voie C réf. 24720
• Compatible avec : Trix réf. 62720
• Formats numériques : mfx, Motorola et DCC
• Raccordement : contacts enfichables
• Adressage par commutateur de codage : MM 1 à 320, DCC 1 à 511
• Adressage via CV : MM 1 à 320, DCC 1 à 2044
• Programmation CV via voie de programmation
• Alimentation numérique prélevée sur le contact de courant de traction de l’appareil de voie
• Possibilité de commander une lanterne d’aiguille Märklin réf. 74477

Pièces nécessaires et non incluses

Selon l’installation souhaitée, les éléments suivants sont nécessaires ou disponibles séparément :

• TJD à grand rayon Märklin voie C réf. 24720 ou Trix réf. 62720
• Lanterne d’aiguille Märklin réf. 74477 pour l’ajout de cette fonction lumineuse
• Système de commande numérique compatible avec le format utilisé
