Rail courbe ballasté R9 1114,6 mm 12,1° code 83 voie C - Märklin 24912 - HO 1/87 - 3R

Rail courbe Märklin 24912 voie C – R9 1114,6 mm – 12,1° – H0 1/87 – 3 rails

Une contre-courbe de grand rayon pour aiguillages et tracés élancés Märklin

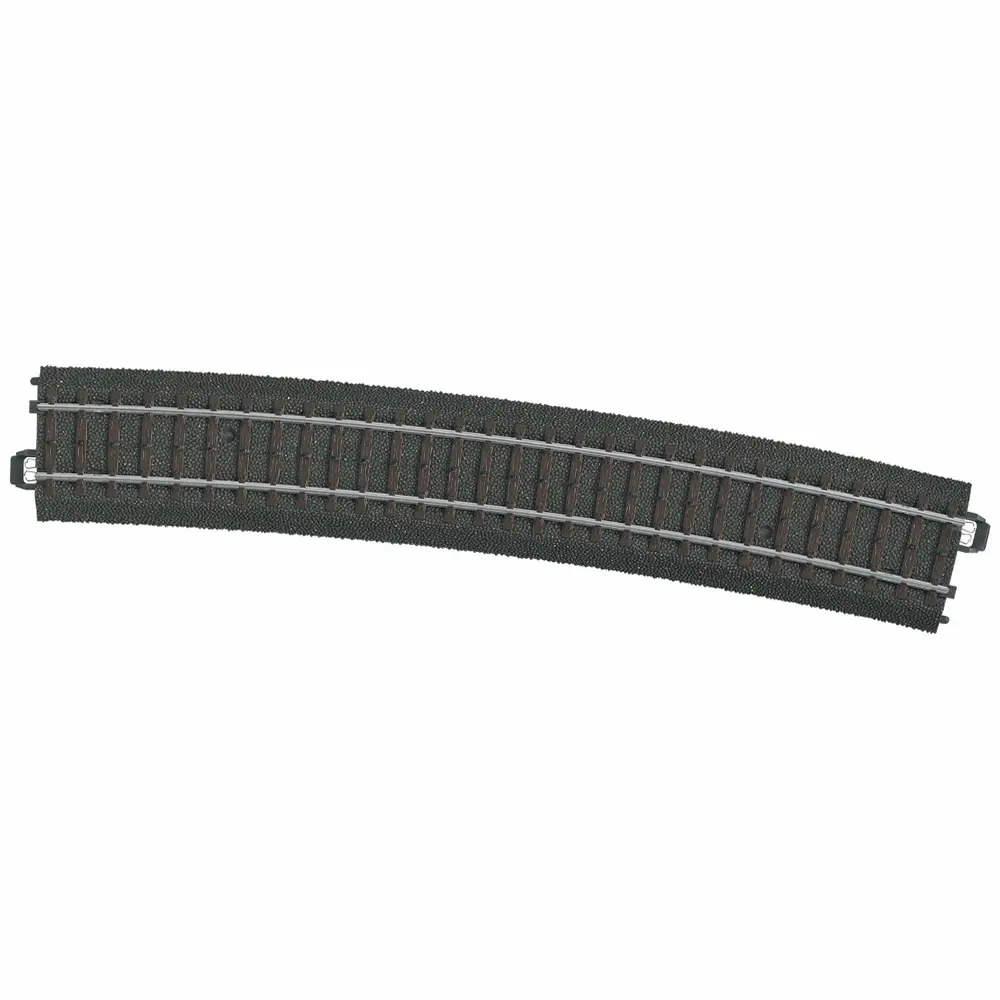

Le rail courbe Märklin 24912 est un élément de voie C à l’échelle H0 1/87, conçu pour les réseaux de modélisme ferroviaire Märklin en système 3 rails courant alternatif. Il possède un rayon R9 de 1114,6 mm, un angle de 12,1° et une longueur de 234 mm.

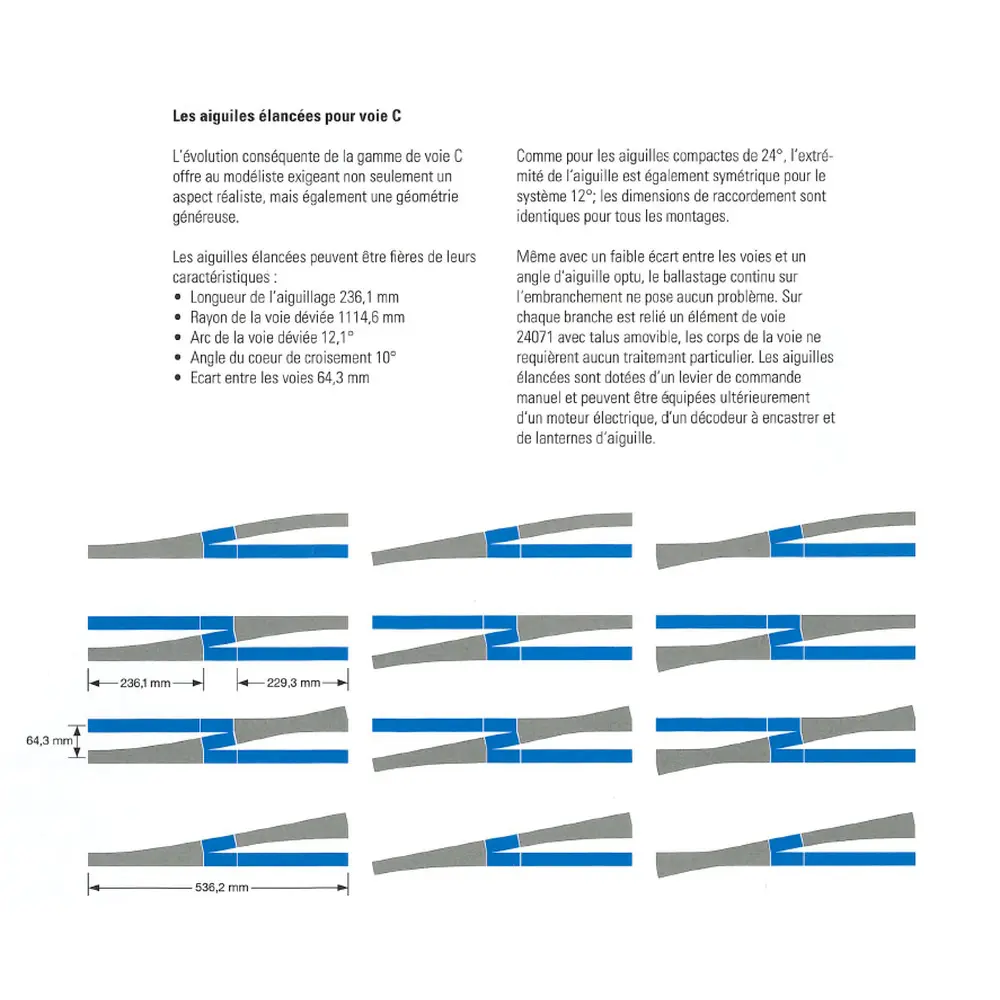

Cette voie courbe de grand rayon est notamment prévue comme contre-courbe pour les aiguillages Märklin 24711 et 24712, permettant de revenir sur une voie parallèle. Elle convient également aux aiguillages et croisements élancés, ainsi qu’à la création de lignes nécessitant des courbes de grand rayon.

Un rayon R9 pour des courbes plus élancées

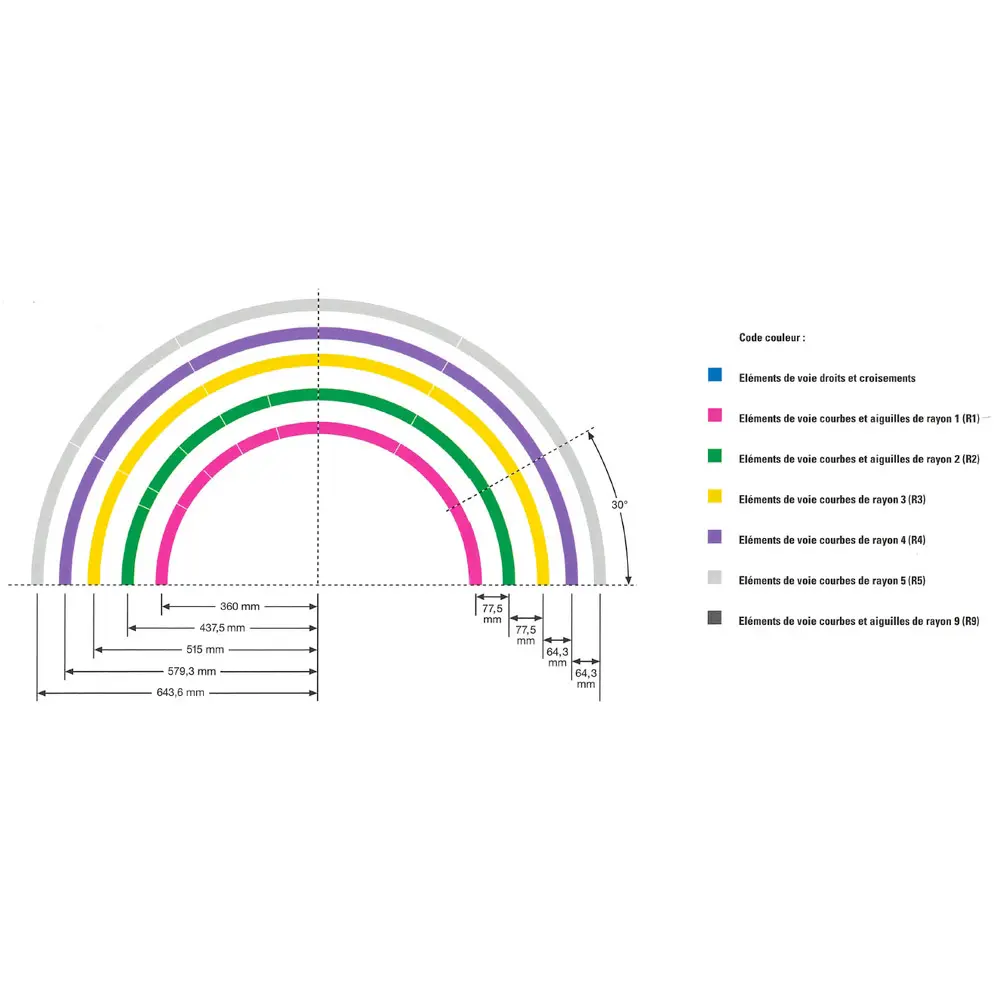

Avec son rayon de 1114,6 mm, le Märklin 24912 permet de réaliser des courbes particulièrement ouvertes par rapport aux rayons plus compacts de la gamme voie C. Cette géométrie est intéressante pour créer des tracés plus progressifs sur les réseaux disposant de suffisamment d’espace.

Son faible angle de 12,1° permet également d’ajuster précisément la géométrie d’un réseau et de compléter les configurations utilisant les grands aiguillages de la gamme Märklin voie C.

Voie C Märklin avec ballast intégré

Le Märklin 24912 appartient au système voie C Märklin H0, caractérisé par son ballast intégré. La reproduction des traverses et des rails contribue à l’intégration de la voie dans le décor d’un réseau ferroviaire miniature H0.

Le profilé présente une hauteur de 2,1 mm correspondant au code 83. La voie mesure 40 mm de largeur et son corps est réalisé en plastique.

Assemblage rapide par système « clic »

Comme les autres éléments de voie C Märklin, le rail courbe 24912 utilise un système d’assemblage par « clic ». Celui-ci facilite le montage et le démontage des éléments tout en assurant leurs connexions mécaniques et électriques.

Les raccordements sont dissimulés sous la voie une fois les éléments assemblés. Cette conception permet de construire aussi bien un réseau ferroviaire temporaire qu’une installation permanente et facilite les modifications ultérieures du tracé.

La partie inférieure du ballast offre également de l’espace pour le passage des câbles et, sur les éléments concernés, l’installation de moteurs d’aiguillage ou de décodeurs.

Système Märklin H0 3 rails courant alternatif

Le rail Märklin 24912 est destiné au système Märklin à conducteur central, couramment désigné comme système 3 rails ou système AC.

Le conducteur central assure la prise de courant tandis que les deux rails extérieurs constituent la masse commune. Ce système est conservé lors de la combinaison des différents systèmes de voies Märklin à l’aide des éléments de transition adaptés.

Caractéristiques techniques

• Fabricant : Märklin
• Référence : 24912
• Type : rail courbe / contre-courbe
• Gamme : voie C Märklin
• Échelle : H0 1/87
• Système : 3 rails, courant alternatif
• Code : 83
• Rayon : R9 – 1114,6 mm
• Angle : 12,1°
• Longueur : 234 mm
• Hauteur du profilé : 2,1 mm
• Largeur de la voie : 40 mm
• Ballast intégré : oui
• Matière du corps de voie : plastique
• Assemblage : système par « clic »
• Utilisation : contre-courbe pour aiguillages et croisements élancés ou création de lignes
• Compatibilité indiquée : aiguillages Märklin 24711 et 24712

Éléments complémentaires nécessaires ou non inclus

Selon la configuration de votre réseau de train miniature Märklin H0, certains éléments peuvent être nécessaires et ne sont pas inclus avec ce rail :

• Autres éléments de voie C Märklin nécessaires à la réalisation du tracé
• Aiguillage Märklin 24711 ou 24712 pour une utilisation comme contre-courbe dans les configurations correspondantes
• Éléments de voie adaptés pour la réalisation de voies parallèles
• Matériel d’alimentation et de commande compatible avec le système Märklin H0 3 rails courant alternatif

Grâce à son rayon R9 de 1114,6 mm et son angle de 12,1°, le rail courbe Märklin 24912 constitue une solution adaptée à la réalisation de courbes de grand rayon en voie C H0. Sa fonction de contre-courbe pour les aiguillages élancés 24711 et 24712 permet également de concevoir des configurations à voies parallèles tout en respectant la géométrie du système Märklin voie C.
