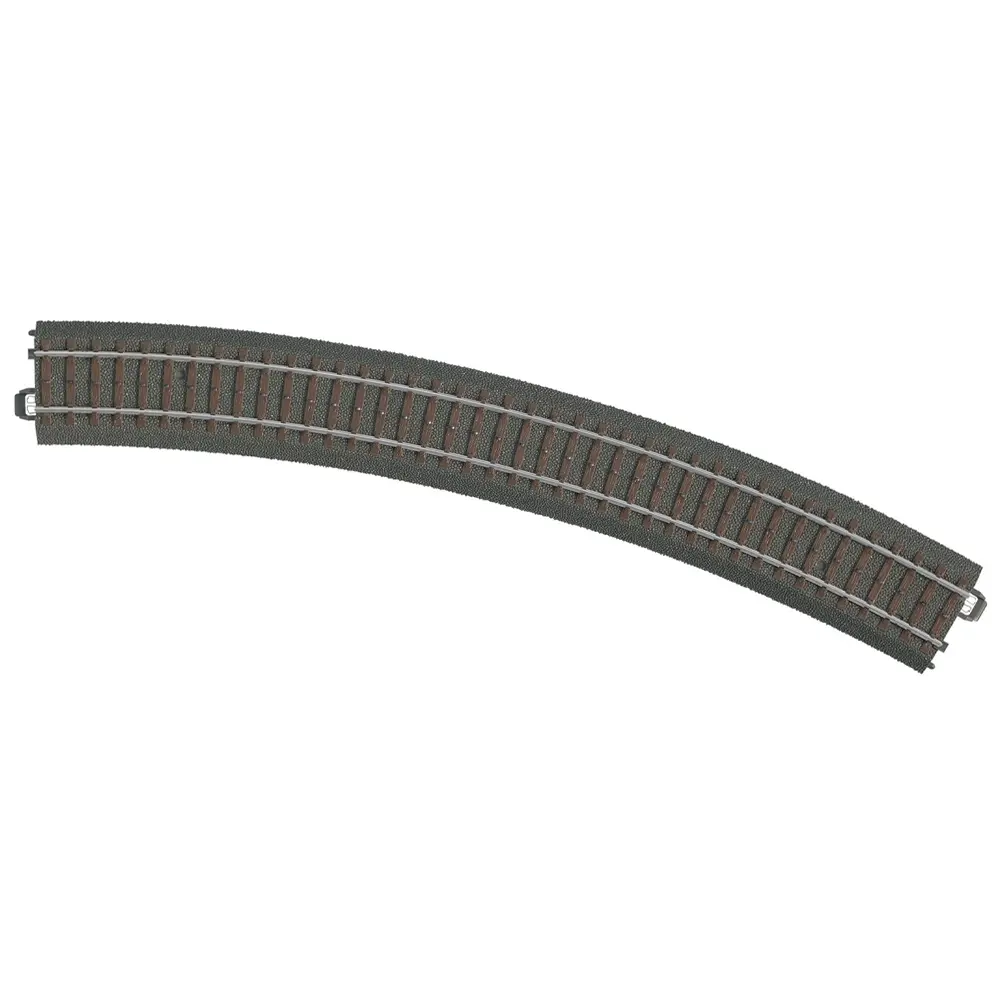

Rail courbe ballasté R4 579,3 mm 30° code 83 voie C - Märklin 24430 - HO 1/87 - 3R

Rail courbe ballasté Märklin 24430 – Voie C R4 579,3 mm 30° Code 83 – H0 1/87 – 3 rails

Le Märklin 24430 est un rail courbe ballasté de voie C conçu pour la réalisation de réseaux de modélisme ferroviaire H0 à l’échelle 1/87. Avec son rayon R4 de 579,3 mm et son angle de 30°, cet élément permet de créer de grandes courbes régulières tout en respectant la géométrie du système Märklin voie C.

Destiné au système 3 rails en courant alternatif (3R), ce rail associe une structure en plastique à des éléments métalliques. Son profilé d’une hauteur de 2,1 mm correspond au code 83. Le ballast intégré, les traverses reproduites et les rails métalliques permettent d’obtenir une voie fonctionnelle à l’aspect réaliste sur un réseau ferroviaire miniature Märklin H0.

Une géométrie R4 adaptée aux grandes courbes

Le rayon R4 de 579,3 mm est conçu pour former une voie parallèle au rayon R3, avec un entraxe de 64,3 mm. Cette géométrie facilite notamment la réalisation de courbes à double voie sur un réseau miniature.

Un cercle complet nécessite 12 rails Märklin 24430. Une fois assemblés, ces éléments forment un cercle d’environ 120 cm de diamètre extérieur. Chaque rail présente un angle de 30°, une longueur indiquée de 300 mm et une largeur avec ballast de 40 mm.

La gamme de rails courbes Märklin voie C permet de construire différents tracés, avec des rayons allant notamment du R1 de 360 mm au R5 de 643,6 mm.

Montage rapide avec le système de voie C Märklin

Le rail Märklin 24430 bénéficie du système d’assemblage par « clic » propre à la voie C. Les éléments s’emboîtent de manière robuste, permettant de réaliser aussi bien des réseaux ferroviaires permanents que des circuits temporaires nécessitant des montages et démontages réguliers.

Les connexions mécaniques et électriques se trouvent sous la voie et restent discrètes après assemblage. Le conducteur central assure le fonctionnement du système Märklin 3 rails, tandis que la masse commune est assurée par les deux rails.

Le corps du ballast dispose également d’un espace inférieur permettant de dissimuler du câblage et différents équipements du réseau miniature.

Caractéristiques techniques du Märklin 24430

• Fabricant : Märklin
• Référence : 24430
• Type : rail courbe ballasté
• Gamme : Märklin voie C
• Échelle : H0 1/87
• Système : 3 rails, courant alternatif (3R)
• Code : 83
• Hauteur du profilé : 2,1 mm
• Rayon : R4 – 579,3 mm
• Angle : 30°
• Longueur indiquée : 300 mm
• Largeur avec ballast : 40 mm
• Matières : plastique et métal
• Entraxe avec le rayon R3 : 64,3 mm
• Nombre d’éléments pour un cercle complet : 12
• Diamètre extérieur du cercle complet : environ 120 cm
• Assemblage : système par « clic »

Compatibilité avec les autres voies Märklin

La voie C Märklin peut être combinée avec d’autres systèmes de voies de la marque en utilisant les éléments de transition adaptés. La référence Märklin 24922 permet de raccorder la voie C à la voie K, tandis que la référence Märklin 24951 assure la transition entre la voie C et la voie M.

Pour concevoir et organiser le tracé d’un réseau de train miniature, Märklin propose également son logiciel de planification des voies référence 60521.

Pièces complémentaires nécessaires ou non incluses

Selon la configuration et les besoins de votre réseau ferroviaire, les éléments suivants peuvent être nécessaires et ne sont pas inclus avec le rail Märklin 24430 :

• Rails Märklin 24430 supplémentaires : 12 éléments sont nécessaires pour réaliser un cercle complet.
• Éléments de voie C Märklin nécessaires pour compléter le tracé du réseau.
• Märklin 24922 pour effectuer une transition entre la voie C et la voie K.
• Märklin 24951 pour effectuer une transition entre la voie C et la voie M.
• Éléments d’alimentation adaptés au réseau, notamment la référence Märklin 74040 mentionnée pour le raccordement électrique sans soudure.

Le rail courbe Märklin 24430 R4 579,3 mm / 30° constitue un élément essentiel pour créer de grandes courbes en voie C H0 3 rails. Sa géométrie compatible avec le rayon R3, son ballast intégré et son système d’assemblage par « clic » facilitent la création et l’évolution d’un réseau de train miniature Märklin.
