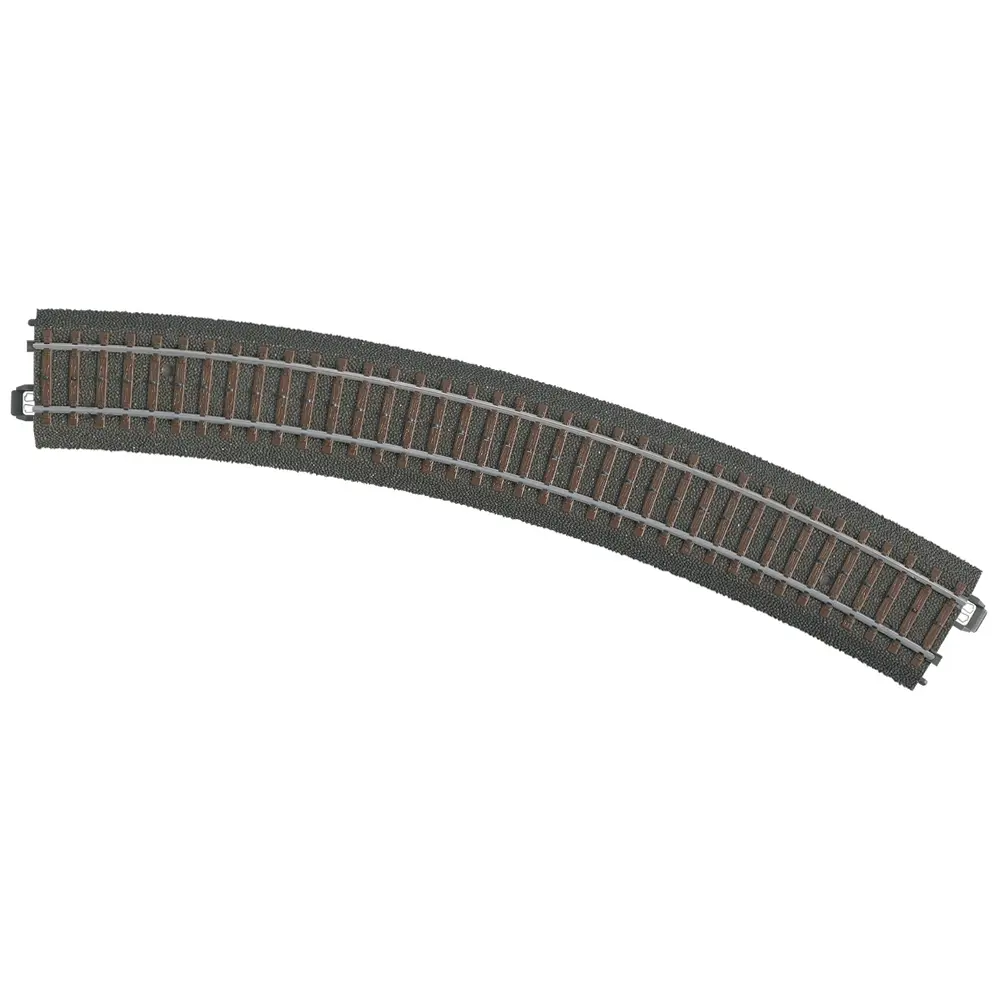

Rail courbe R3 515 mm 30° code 83 voie C - Märklin 24330 - HO 1/87 - 3R

Rail courbe Märklin 24330 voie C – R3 515 mm – 30° – H0 1/87 – 3 rails

Un grand rail courbe R3 pour votre réseau Märklin voie C

Le rail courbe Märklin 24330 est un élément de voie C à l’échelle H0 1/87, destiné à la construction de réseaux de modélisme ferroviaire Märklin en système 3 rails courant alternatif. Avec son rayon R3 de 515 mm et son angle de 30°, il permet de réaliser des courbes plus généreuses sur un réseau de train miniature.

Il faut 12 rails Märklin 24330 pour former un cercle complet de 360°. Sa longueur est de 267 mm, ce qui en fait un élément adapté à la conception de tracés réguliers en voie C.

Voie C Märklin avec ballast intégré

Le Märklin 24330 appartient au système voie C, qui associe la voie et son ballast au sein d’un même élément. Les traverses et les rails sont reproduits avec soin afin de faciliter l’intégration de la voie dans le décor d’un réseau ferroviaire miniature H0.

La voie présente une largeur totale de 40 mm avec ballast et un profilé d’une hauteur de 2,1 mm correspondant au code 83. Le corps de la voie est réalisé en plastique rigide.

La gamme de rails courbes Märklin voie C propose plusieurs rayons permettant d’adapter la géométrie du réseau, du R1 de 360 mm au R5 de 643,6 mm.

Assemblage par « clic » pour un montage rapide

La voie C Märklin utilise un système d’assemblage par « clic » assurant simultanément les liaisons mécaniques et électriques entre les éléments de voie. Ces connexions sont dissimulées sous la voie afin de préserver l’aspect du tracé une fois celui-ci assemblé.

Ce système facilite le montage et le démontage des rails et convient aussi bien aux réseaux ferroviaires temporaires qu’aux installations permanentes. La géométrie du tracé est maintenue par l’assemblage des éléments, ce qui permet également de modifier ou d’agrandir facilement le réseau.

La partie inférieure du ballast offre de l’espace pour le passage des câbles et, sur les éléments concernés, l’installation de moteurs d’aiguillage ou de décodeurs.

Système Märklin H0 3 rails courant alternatif

Le rail Märklin 24330 est conçu pour le système d’alimentation Märklin à conducteur central, également appelé système 3 rails ou système AC.

Les contacts électriques sont placés sous les éléments de voie afin de rester discrets. Pour réaliser un raccordement électrique sans soudure, il est notamment possible d’utiliser les éléments d’alimentation Märklin réf. 74040.

Caractéristiques techniques

• Fabricant : Märklin
• Référence : 24330
• Type : rail courbe ballasté
• Gamme : voie C Märklin
• Échelle : H0 1/87
• Système : 3 rails, courant alternatif
• Code : 83
• Hauteur du profilé : 2,1 mm
• Rayon : R3 – 515 mm
• Angle : 30°
• Longueur : 267 mm
• Largeur avec ballast : 40 mm
• Ballast intégré : oui
• Corps de voie : plastique rigide
• Assemblage : système par « clic »
• Nombre d’éléments pour un cercle complet : 12

Compatibilité avec les autres systèmes de voies Märklin

La voie C Märklin H0 peut être raccordée aux autres systèmes de voies Märklin grâce à des éléments de transition spécifiques. La référence Märklin 24951 permet d’effectuer la transition entre la voie M et la voie C, tandis que la référence Märklin 24922 permet de raccorder la voie K à la voie C.

Éléments complémentaires nécessaires ou non inclus

Selon la configuration de votre réseau de train miniature H0, certains éléments complémentaires peuvent être nécessaires et ne sont pas inclus avec ce rail :

• Autres éléments de voie C Märklin nécessaires à la réalisation du tracé
• Märklin 74040 pour réaliser un raccordement électrique sans soudure
• Märklin 24951 pour une transition entre voie M et voie C
• Märklin 24922 pour une transition entre voie K et voie C
• Matériel d’alimentation et de commande compatible avec le système Märklin H0 3 rails courant alternatif

Avec son rayon R3 de 515 mm, le rail courbe Märklin 24330 permet de créer des courbes plus amples qu’avec les rayons R1 et R2 de la gamme voie C. Son angle de 30°, son ballast intégré et son assemblage par clic facilitent la réalisation de tracés réguliers et évolutifs pour un réseau ferroviaire miniature Märklin H0.
