Rail courbe ballasté R2 437,5 mm 30° code 83 voie C - Märklin 24230 - HO 1/87 - 3R

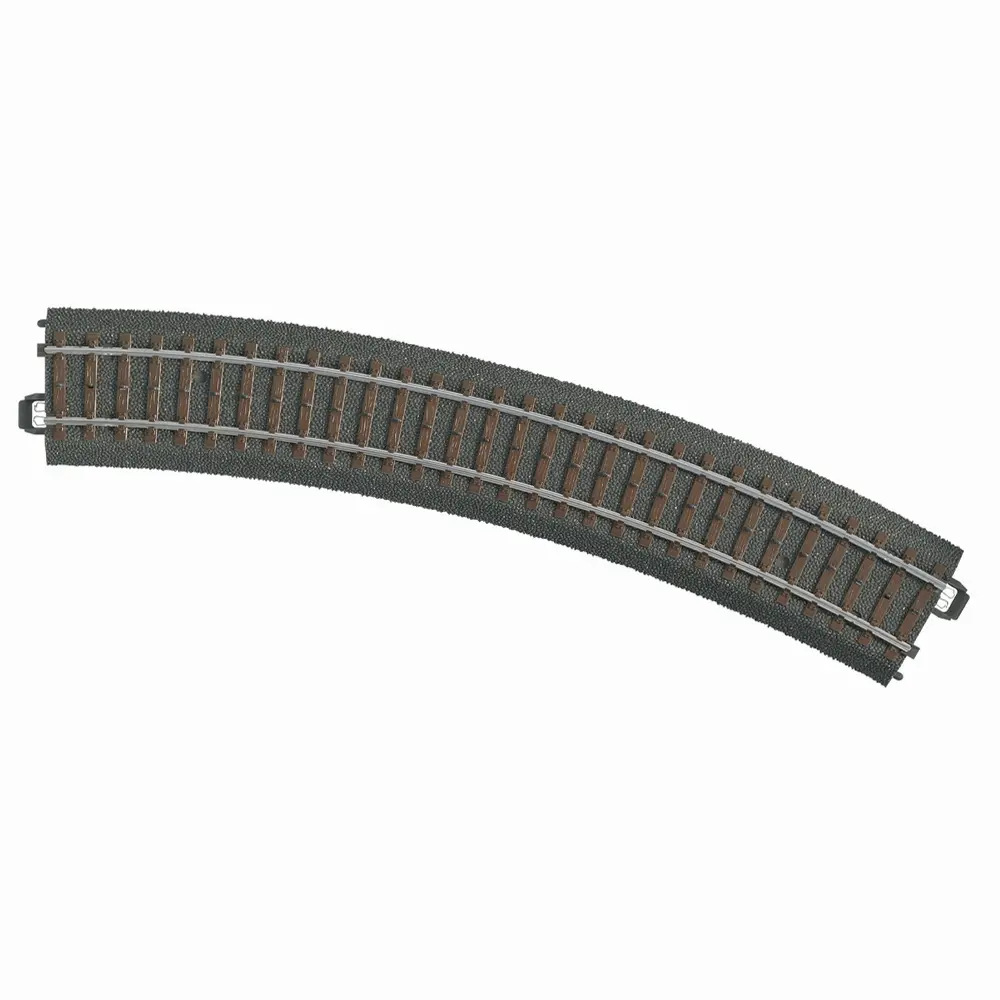

Rail courbe ballasté Märklin 24230 – R2 437,5 mm, 30° – Voie C H0 1/87

Un rail courbe R2 pour réaliser vos tracés en Voie C Märklin

Le rail courbe Märklin 24230 est un élément de Voie C ballastée conçu pour les réseaux ferroviaires miniatures à l’échelle H0 1/87. Avec son rayon R2 de 437,5 mm et son angle de 30°, il permet de réaliser des courbes régulières et de compléter facilement la géométrie d’un circuit Märklin.

Destiné au système Märklin 3 rails à conducteur central, ce rail en code 83 peut être associé aux autres éléments de la gamme Voie C pour créer un nouveau réseau, modifier un tracé existant ou agrandir progressivement une installation.

Une Voie C ballastée à l’aspect réaliste

La Voie C Märklin intègre directement le ballast et dispose de traverses et de profilés de rail finement reproduits. Cette conception facilite la réalisation du tracé tout en apportant un aspect ferroviaire réaliste au réseau miniature.

Le système Märklin repose sur un conducteur central avec masse commune sur les deux rails, assurant une alimentation électrique fiable et permettant notamment la réalisation de configurations telles que les boucles de retournement et les triangles de voie sans câblage complexe.

Un assemblage par « clic » rapide et robuste

Le système d’assemblage par « clic » situé sous la Voie C assure le raccordement mécanique des différents éléments et facilite leur montage et leur démontage. Les liaisons mécaniques et électriques entre deux rails restent discrètes une fois le circuit assemblé.

Cette conception permet de modifier facilement le tracé tout en respectant sa géométrie, que ce soit pour une installation permanente ou un réseau régulièrement démonté.

Caractéristiques techniques

• Marque : Märklin
• Référence : 24230
• Type : rail courbe ballasté
• Gamme : Märklin Voie C
• Échelle : H0 1/87
• Rayon : R2 – 437,5 mm
• Angle : 30°
• Code : 83
• Système : 3 rails à conducteur central
• Ballast : intégré
• Assemblage : système par « clic »
• Géométrie : 12 rails permettent de former un cercle complet de 360°
• Points forts : aspect réaliste, connexions électriques fiables, montage et démontage rapides, conception solide et durable

Une géométrie de 30° pour composer facilement vos courbes

Avec son angle de 30°, le Märklin 24230 permet de construire rapidement des courbes de rayon R2 sur un réseau miniature en Voie C.

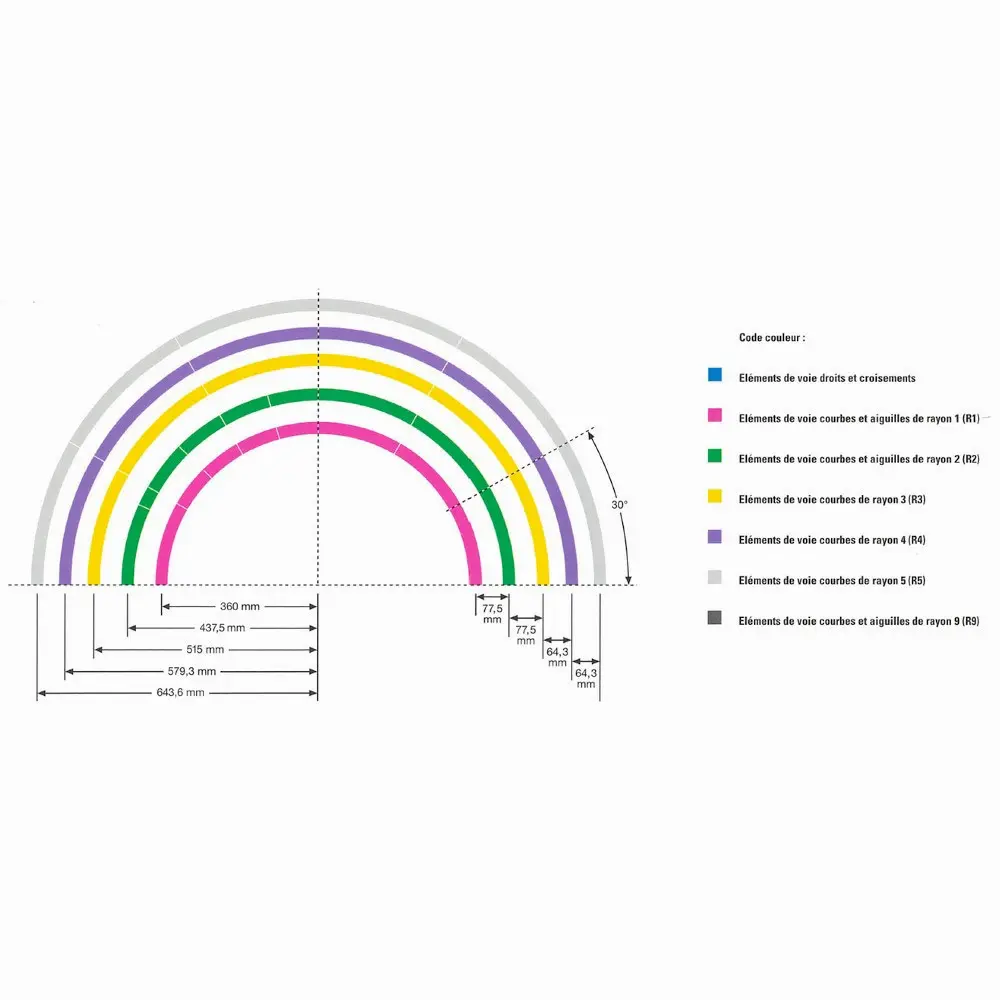

Six rails Märklin 24230 représentent un demi-cercle de 180° et 12 rails permettent de former un cercle complet de 360°. Cette géométrie facilite la planification du circuit et la réalisation de courbes régulières.

Compatibilité avec les autres systèmes de voie Märklin

La Voie C Märklin peut être raccordée à certains systèmes de voie Märklin plus anciens grâce à des éléments de transition spécifiques.

Le rail de transition Märklin 24951 permet de raccorder la Voie M métallique à la Voie C. La référence Märklin 24922 permet quant à elle de réaliser la transition entre la Voie C et la Voie K.

Éléments nécessaires et non inclus

Selon la configuration de votre réseau, des éléments complémentaires peuvent être nécessaires et ne sont pas inclus :

• Rails Märklin 24230 supplémentaires pour compléter la courbe souhaitée
• Autres éléments de Voie C Märklin nécessaires à la réalisation du tracé
• Rail de transition Märklin 24951 pour un raccordement avec la Voie M
• Rail de transition Märklin 24922 pour un raccordement avec la Voie K
• Matériel d’alimentation et de commande compatible avec le système Märklin H0

Le rail courbe ballasté Märklin 24230 R2 437,5 mm 30° est un élément adapté à la création de courbes régulières sur un réseau de train miniature H0 1/87 en Voie C Märklin, avec un ballast intégré, une géométrie précise et un système d’assemblage rapide.
