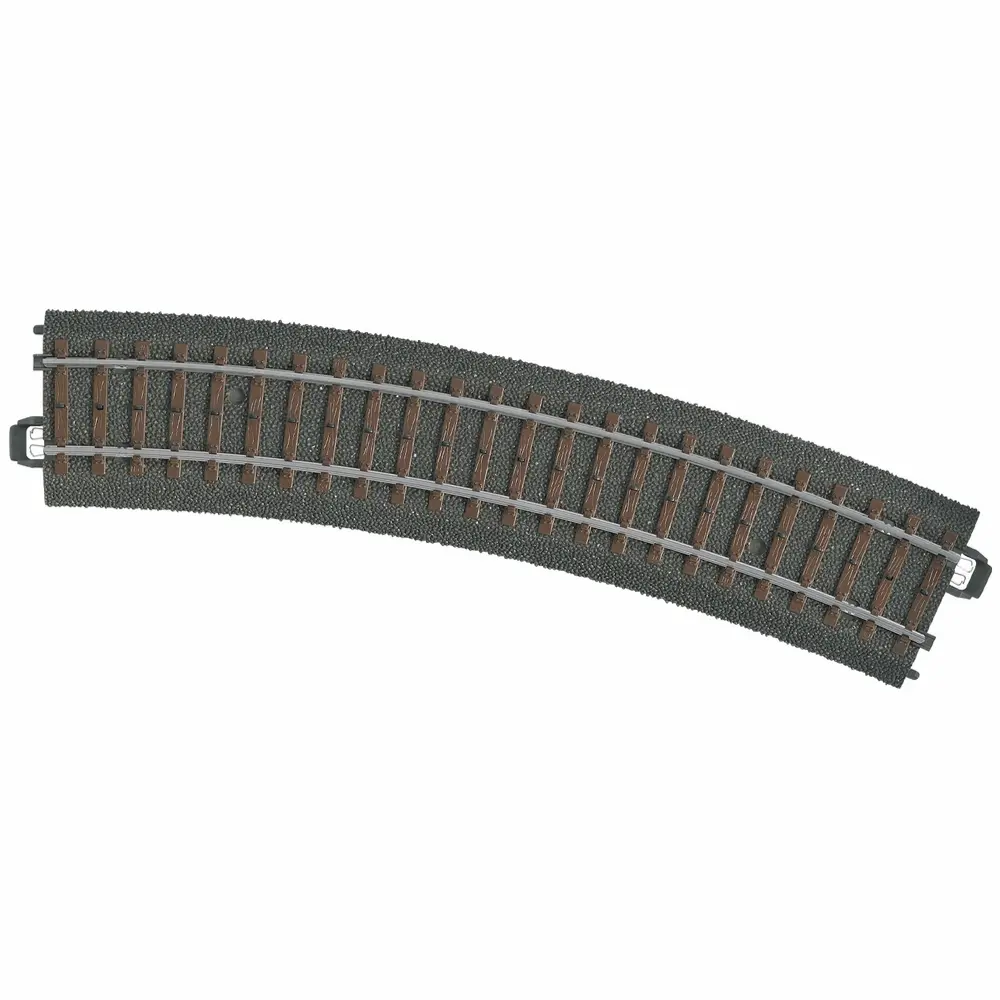

Rail courbe R2 437,5 mm 24,3° code 83 voie C - Märklin 24224 - HO 1/87 - 3R

Rail courbe Märklin 24224 voie C – R2 437,5 mm – 24,3° – H0 1/87 – 3 rails

Une courbe de compensation pour les aiguillages Märklin voie C

Le rail courbe Märklin 24224 est un élément de voie C à l’échelle H0 1/87, conçu pour les réseaux de modélisme ferroviaire Märklin en système 3 rails courant alternatif. Cette courbe possède un rayon R2 de 437,5 mm et un angle de 24,3°.

Le Märklin 24224 est notamment conçu comme courbe de compensation d’aiguillage. Il peut être associé à l’aiguillage Märklin 24611 afin de réaliser une configuration avec voie parallèle.

Voie C Märklin avec ballast intégré

Le rail Märklin 24224 appartient à la gamme voie C, caractérisée par son ballast intégré et son système d’assemblage pratique. Les traverses et les rails sont finement reproduits afin d’offrir un aspect adapté à la réalisation d’un réseau ferroviaire miniature H0.

Le profilé présente une hauteur de 2,1 mm correspondant au code 83, tandis que la voie avec son ballast mesure 40 mm de largeur. Cet élément est réalisé en plastique et métal.

Montage rapide avec l’assemblage par « clic »

Comme les autres éléments de voie C Märklin, le rail courbe 24224 bénéficie d’un solide système d’assemblage par « clic ». Les connexions mécaniques et électriques sont réalisées sous la voie et restent ainsi discrètes après l’installation.

Ce système permet de monter, démonter et modifier rapidement le tracé du réseau. Il convient aussi bien à la réalisation d’un réseau temporaire qu’à une installation permanente.

La partie inférieure du ballast offre également de l’espace pour le passage des câbles et, sur les éléments de voie concernés, l’installation d’accessoires tels que moteurs d’aiguillage ou décodeurs.

Système Märklin H0 3 rails courant alternatif

Le Märklin 24224 est destiné au système d’exploitation Märklin avec conducteur central, également appelé système 3 rails ou système AC. Les deux rails extérieurs assurent la masse commune tandis que le conducteur central permet la prise de courant.

L’alimentation du réseau peut être raccordée par les contacts situés sous la voie. La référence Märklin 74040 permet notamment de réaliser un raccordement électrique sans soudure.

Caractéristiques techniques

• Fabricant : Märklin
• Référence : 24224
• Type : rail courbe / courbe de compensation d’aiguillage
• Gamme : voie C Märklin
• Échelle : H0 1/87
• Système : 3 rails, courant alternatif
• Code : 83
• Hauteur du profilé : 2,1 mm
• Rayon : R2 – 437,5 mm
• Angle : 24,3°
• Largeur avec ballast : 40 mm
• Ballast intégré : oui
• Matières : plastique et métal
• Assemblage : système par « clic »
• Utilisation spécifique : courbe de compensation d’aiguillage
• Association indiquée : aiguillage Märklin 24611 pour la réalisation d’une voie parallèle

Compatibilité avec les autres voies Märklin

La voie C Märklin H0 peut être raccordée aux anciens systèmes de voies de la marque à l’aide d’éléments de transition spécifiques. La référence Märklin 24951 permet la transition entre la voie M et la voie C, tandis que la référence Märklin 24922 permet de raccorder la voie K à la voie C.

Éléments complémentaires nécessaires ou non inclus

Selon la configuration de votre réseau de train miniature H0, certains éléments peuvent être nécessaires et ne sont pas inclus avec ce rail :

• Autres éléments de voie C Märklin nécessaires à la réalisation du tracé
• Aiguillage Märklin 24611 pour une utilisation en tant que courbe de compensation avec voie parallèle
• Märklin 74040 pour le raccordement électrique sans soudure
• Märklin 24951 pour effectuer une transition entre voie M et voie C
• Märklin 24922 pour effectuer une transition entre voie K et voie C
• Matériel d’alimentation et de commande compatible avec le système Märklin H0 3 rails courant alternatif

Avec son rayon R2 de 437,5 mm et son angle de 24,3°, le rail courbe Märklin 24224 est particulièrement utile pour compléter la géométrie des aiguillages de la voie C Märklin. Son ballast intégré et son assemblage par clic permettent de construire et de modifier facilement un réseau ferroviaire miniature H0.
