Rail courbe ballasté de commutation R1 360 mm 15° code 83 voie C - Märklin 24194 - HO 1/87 - 3R

Rail courbe ballasté de commutation Märklin 24194 – Voie C R1 360 mm 15° Code 83 – H0 1/87 – 3 rails

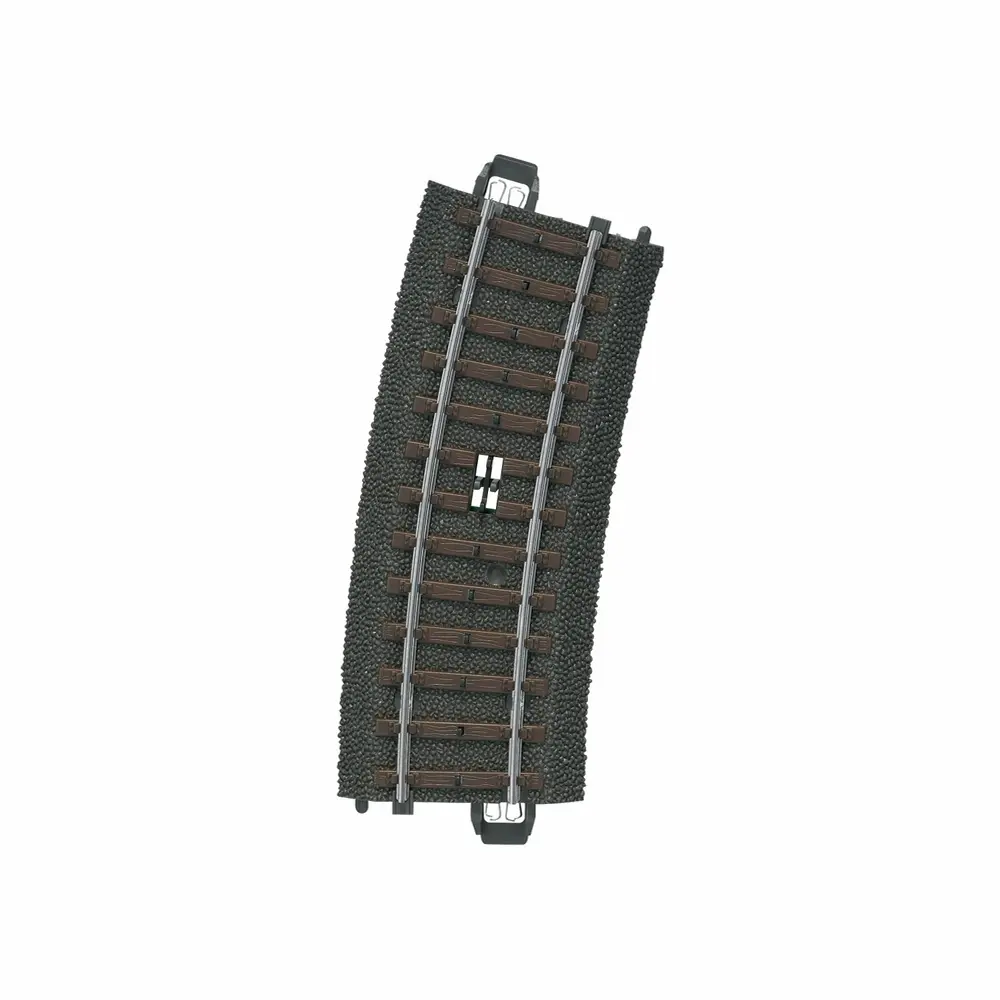

Le Märklin 24194 est un rail courbe de commutation avec ballast intégré destiné aux réseaux de modélisme ferroviaire H0 à l’échelle 1/87 équipés de la voie C Märklin. Sa géométrie correspond à un rayon R1 de 360 mm et un angle de 15°.

Contrairement à un élément de voie courbe standard, le Märklin 24194 assure également une fonction de contact momentané déclenchée lors du passage d’un véhicule. Il peut ainsi être intégré à un réseau miniature pour réaliser des fonctions de commande et de commutation associées au passage des trains.

Un rail de contact courbe pour automatiser le réseau

Le rail de commutation Märklin 24194 permet de combiner la fonction de voie avec une fonction de commande à distance. Le contact momentané est actionné lors du passage du frotteur d’un véhicule Märklin, ce qui permet d’exploiter le déplacement des trains pour commander certaines fonctions du réseau.

Grâce à son format courbe R1 360 mm / 15°, cet élément s’intègre directement dans la géométrie de la voie C Märklin. Il faut 24 éléments de 15° pour former un cercle complet.

Les avantages de la voie C Märklin

Le système Märklin voie C associe un ballast intégré, des traverses reproduites et des rails métalliques à un système d’assemblage par « clic ». Les éléments peuvent ainsi être montés et démontés rapidement tout en conservant une connexion mécanique et électrique fiable.

Les raccordements entre deux éléments de voie sont dissimulés sous le ballast. Le corps de la voie offre également un espace permettant de faire passer des câbles ou d’intégrer certains équipements sans qu’ils soient visibles sur le réseau.

Le système repose sur le principe Märklin 3 rails en courant alternatif, avec conducteur central et masse commune sur les deux rails.

Caractéristiques techniques du Märklin 24194

• Fabricant : Märklin
• Référence : 24194
• Type : rail courbe de commutation / voie de contact
• Gamme : Märklin voie C
• Échelle : H0 1/87
• Système : 3 rails, courant alternatif (3R)
• Code : 83
• Rayon : R1 – 360 mm
• Angle : 15°
• Fonction : contact momentané lors du passage d’un véhicule
• Ballast : intégré
• Assemblage : système par « clic »
• Nombre d’éléments équivalents pour un cercle complet : 24
• Aspect : profilés réalistes et traverses finement reproduites

Compatibilité avec les autres systèmes de voies Märklin

La voie C Märklin peut être raccordée aux autres systèmes de voies H0 de la marque grâce à des éléments de transition spécifiques.

La référence Märklin 24922 permet de combiner la voie C avec la voie K, tandis que la référence Märklin 24951 permet d’intégrer la voie C à un réseau utilisant l’ancienne voie métallique Märklin.

Pour préparer la géométrie et le tracé d’un réseau ferroviaire miniature, Märklin propose également son logiciel de planification des voies référence 60521.

Pièces complémentaires nécessaires ou non incluses

Selon la fonction de commutation souhaitée et la configuration du réseau, des équipements complémentaires peuvent être nécessaires et ne sont pas inclus avec le Märklin 24194 :

• Éléments de voie C Märklin nécessaires pour compléter le tracé.
• Câblage et équipements électriques nécessaires à la fonction commandée par le contact.
• Märklin 24922 pour raccorder la voie C à la voie K.
• Märklin 24951 pour raccorder la voie C à l’ancienne voie métallique Märklin.

Le rail courbe de commutation Märklin 24194 permet ainsi d’intégrer un contact de commande directement dans une courbe R1 tout en conservant les caractéristiques de la voie C. Il constitue une solution pratique pour ajouter des fonctions de commutation au passage des trains sur un réseau miniature Märklin H0 3 rails.
