Rail courbe R1 360 mm 7,5° code 83 voie C - Märklin 24107 - HO 1/87 - 3R

Rail courbe Märklin 24107 voie C – R1 360 mm – 7,5° – H0 1/87 – 3 rails

Un rail courbe R1 compact pour votre réseau Märklin voie C

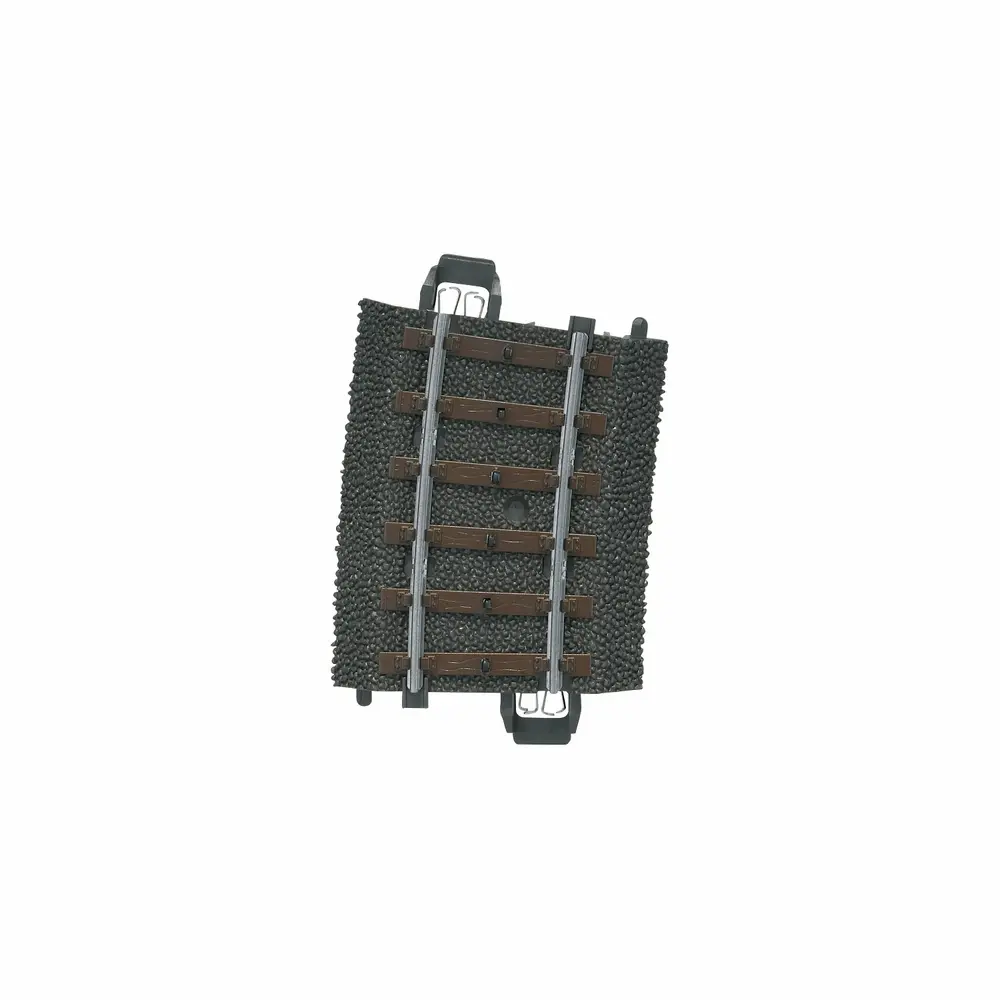

Le rail courbe Märklin 24107 est un élément de voie C à l’échelle H0 1/87, destiné aux réseaux de modélisme ferroviaire Märklin en système 3 rails courant alternatif. Il possède un rayon R1 de 360 mm et un angle de 7,5°.

Cette courte section courbe permet d’ajuster précisément la géométrie d’un tracé en voie C Märklin. Il faut 48 rails Märklin 24107 pour former un cercle complet de 360°.

Voie C Märklin avec ballast intégré

La voie C Märklin H0 associe les rails, les traverses et un ballast intégré au sein d’un même élément. Les traverses imitation bois et le ballast sont finement reproduits afin de faciliter l’intégration de la voie dans un réseau ferroviaire miniature.

Le profilé présente une hauteur de 2,1 mm correspondant au code 83. La voie avec son ballast mesure 40 mm de largeur.

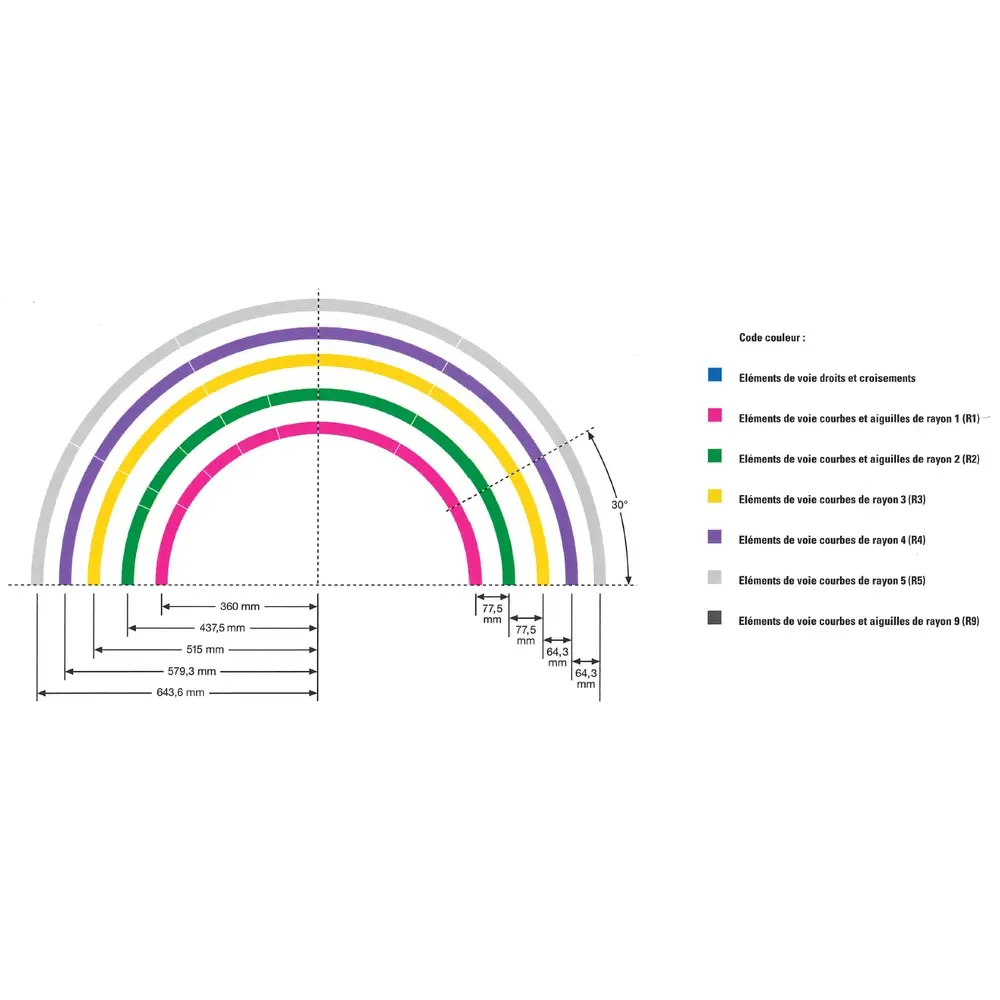

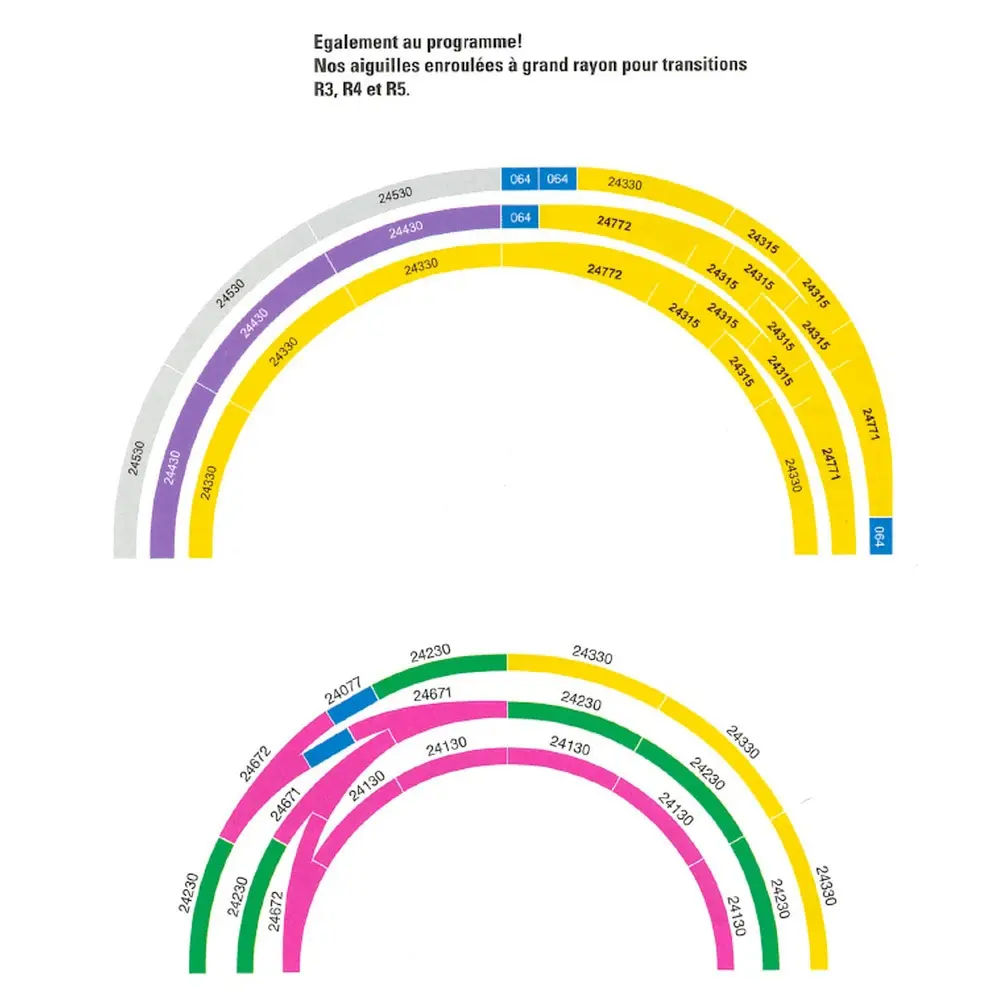

La gamme de rails courbes voie C permet de réaliser différentes géométries de réseau, avec des rayons allant notamment du R1 de 360 mm au R5 de 643,6 mm.

Assemblage rapide grâce au système de connexion voie C

Les éléments de voie C Märklin utilisent un solide système d’assemblage par « clic ». Les connexions mécaniques et électriques sont réalisées sous la voie et restent discrètes une fois les rails assemblés.

Ce principe facilite le montage et le démontage du réseau, ce qui rend la voie C adaptée aussi bien aux installations temporaires qu’aux réseaux permanents. L’assemblage permet également de conserver la géométrie du tracé sans nécessiter systématiquement la fixation des éléments de voie par des vis.

La partie inférieure du ballast offre par ailleurs un espace permettant le passage de câbles et, sur les éléments concernés, l’installation de moteurs d’aiguillage ou de décodeurs tout en les dissimulant.

Système Märklin 3 rails courant alternatif

Le Märklin 24107 est conçu pour le système H0 Märklin à conducteur central, couramment désigné comme système 3 rails ou système AC. Le conducteur central assure la prise de courant tandis que les deux rails extérieurs constituent la masse commune.

Ce principe d’alimentation est conservé lors de l’utilisation des éléments de transition permettant d’associer différents systèmes de voies Märklin.

Caractéristiques techniques

• Fabricant : Märklin
• Référence : 24107
• Type : rail courbe avec ballast
• Gamme : voie C Märklin
• Échelle : H0 1/87
• Système : 3 rails, courant alternatif
• Rayon : R1 – 360 mm
• Angle : 7,5°
• Nombre d’éléments pour un cercle complet : 48
• Code : 83
• Hauteur du profilé : 2,1 mm
• Largeur de la voie avec ballast : 40 mm
• Ballast intégré : oui
• Assemblage : système par « clic »

Compatibilité avec les autres voies Märklin

Les différents systèmes de voies Märklin H0 peuvent être associés à l’aide d’éléments de transition adaptés. La référence Märklin 24951 permet d’effectuer la transition entre la voie M et la voie C, tandis que la référence Märklin 24922 assure la transition entre la voie K et la voie C.

Éléments complémentaires nécessaires ou non inclus

Selon la configuration de votre réseau de train miniature H0, certains accessoires peuvent être nécessaires et ne sont pas inclus avec ce rail :

• Autres éléments de voie C Märklin nécessaires à la réalisation du tracé
• Märklin 24951 pour une transition entre voie M et voie C
• Märklin 24922 pour une transition entre voie K et voie C
• Matériel d’alimentation et de commande compatible avec le système Märklin H0 3 rails
• Éléments de raccordement électrique adaptés si une alimentation supplémentaire du réseau est nécessaire

Avec son rayon R1 de 360 mm et son faible angle de 7,5°, le rail courbe Märklin 24107 constitue un élément pratique pour ajuster avec précision un tracé en voie C H0. Son ballast intégré et son assemblage par clic facilitent la construction, l’extension et la modification d’un réseau ferroviaire miniature Märklin.
