3 rails courbes ballastés R2 437,5 mm 30° code 83 voie C - Märklin 20230 - HO 1/87 - 3R

Coffret de 3 rails courbes ballastés Märklin R2 437,5 mm 30° Code 83 – Voie C – Réf. 20230 – H0 1/87

Trois rails courbes Märklin Voie C R2 pour développer votre réseau H0

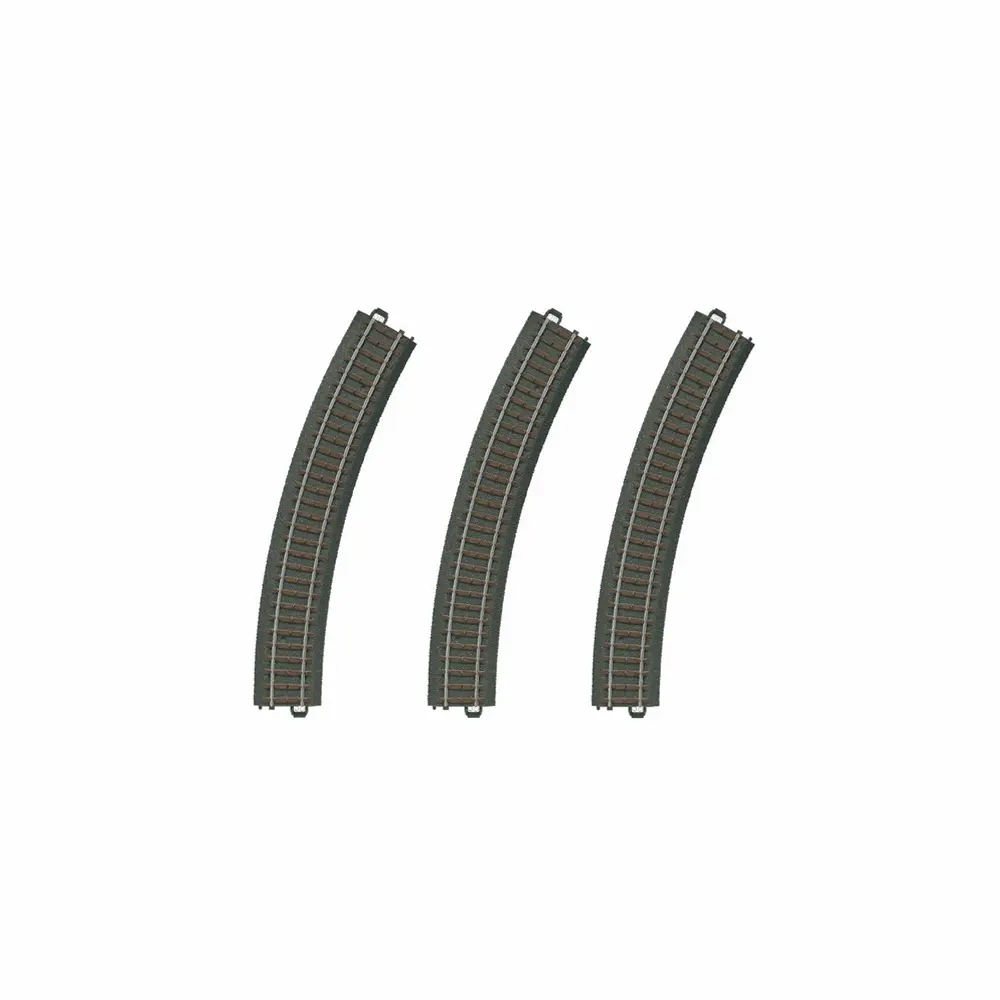

Le coffret Märklin 20230 comprend 3 rails courbes ballastés R2 destinés aux réseaux de modélisme ferroviaire à l’échelle H0 1/87. Appartenant au système Märklin Voie C, chaque élément possède un rayon de 437,5 mm et couvre un angle de 30°.

Ces rails sont conçus pour une exploitation en courant alternatif avec système 3 rails. Ils permettent de créer de nouvelles courbes ou de compléter un tracé existant équipé en Märklin Voie C.

Voie C avec ballast intégré

Les rails Märklin 20230 appartiennent au système Voie C, avec ballast intégré. Cette conception réunit la voie et sa plateforme ballastée au sein d'un même élément pour faciliter la réalisation du tracé.

Les rails présentent un profil Code 83 et sont destinés au système d’exploitation Märklin 3 rails en courant alternatif.

Rayon R2 de 437,5 mm avec angle de 30°

Chaque rail possède un rayon R2 de 437,5 mm et forme un arc de 30°. Il faut donc 12 éléments R2 de 30° pour constituer un cercle complet de 360°.

Cette géométrie permet également de créer un cercle parallèle au rayon R1, avec un entraxe de 77,5 mm entre les deux voies. Elle peut ainsi être utilisée pour concevoir des portions de réseau à double voie en association avec la géométrie R1 correspondante.

Un coffret de 3 éléments pour compléter votre tracé

La référence Märklin 20230 contient 3 rails courbes R2 de 30°. Ils peuvent être associés aux autres éléments de la gamme Märklin Voie C afin de développer progressivement la géométrie du réseau.

Le même élément de voie courbe R2 est également proposé à l’unité sous la référence Märklin 24230.

Caractéristiques techniques

• Fabricant : Märklin
• Référence : 20230
• Gamme : Märklin Start up
• Type : rails courbes ballastés
• Système de voie : Märklin Voie C
• Échelle : H0 – 1/87
• Système d’exploitation : 3 rails
• Alimentation : courant alternatif
• Code du rail : Code 83
• Rayon : R2
• Rayon de courbure : 437,5 mm
• Angle : 30° par rail
• Entraxe avec le rayon R1 : 77,5 mm
• Nombre de rails : 3
• Nombre nécessaire pour un cercle complet : 12

Éléments nécessaires et non inclus

Ce coffret contient 3 éléments de voie courbe R2 et ne constitue pas à lui seul un circuit ferroviaire complet. Selon le tracé souhaité, des éléments complémentaires sont à prévoir :

• Rails Märklin Voie C supplémentaires
• Aiguillages et autres éléments de voie selon la configuration
• Alimentation et raccordements électriques compatibles avec le système Märklin 3 rails
• Matériel roulant H0 compatible avec le système Märklin 3 rails
