Rail courbe R5 2320 mm 7,5° code 332 - LGB 18020 - G 1/22,5 - 2R

Rail courbe LGB R5 2320 mm 7,5° Code 332 – Réf. 18020 – Échelle G 1/22,5

Rail courbe R5 de 7,5° pour ajuster précisément les grands tracés LGB

Le rail courbe LGB 18020 est un élément de voie destiné aux réseaux de modélisme ferroviaire à l’échelle G 1/22,5. Il reprend le rayon R5 de 2320 mm avec un angle réduit de 7,5°, permettant d’affiner la géométrie des courbes sur un réseau LGB de grande dimension.

Cette section correspond à la moitié de l’angle du rail courbe R5 15° LGB 18000. Elle offre ainsi davantage de possibilités pour ajuster précisément un tracé tout en conservant le même rayon R5.

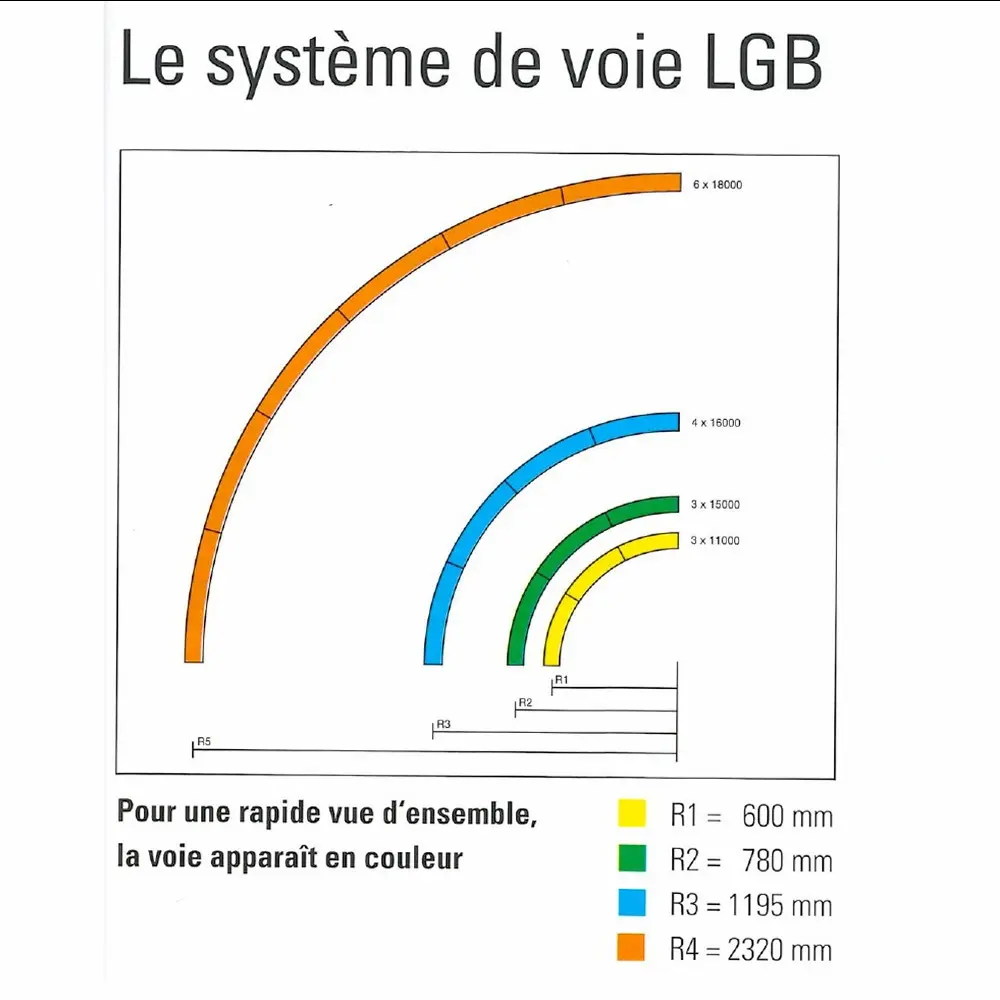

Un grand rayon R5 adapté aux véhicules ferroviaires longs

Le rayon R5 de 2320 mm permet de créer des courbes particulièrement ouvertes. Cette géométrie convient notamment aux réseaux spacieux et à la circulation de voitures voyageurs et wagons longs, qui bénéficient d’un tracé plus ample dans les courbes.

Avec son angle de seulement 7,5°, le LGB 18020 permet de réaliser des corrections et des transitions plus fines qu’un élément R5 de 15°.

Une section de 7,5° complémentaire au LGB 18000

Le LGB 18020 possède le même rayon R5 que la référence 18000, mais son angle est divisé par deux :

• LGB 18000 : R5 / 15°
• LGB 18020 : R5 / 7,5°

Il faut donc 48 éléments de 7,5° pour former un cercle complet de 360° avec cette géométrie.

Des rails en laiton massif pour l’intérieur et l’extérieur

Les rails LGB sont réalisés en laiton massif et sont adaptés à la conception de réseaux ferroviaires de grande échelle installés aussi bien en intérieur qu’en extérieur. Ils conviennent ainsi particulièrement aux trains de jardin LGB.

Les éclisses sont déjà installées sur le rail pour faciliter son raccordement aux autres éléments de voie compatibles. Les attaches en plastique reproduisent l’aspect du bois.

Voie LGB Code 332 à écartement de 45 mm

Le LGB 18020 possède un écartement de 45 mm et utilise un profil Code 332. Cette désignation correspond à une hauteur de rail de 0,332 pouce, soit environ 8,4 mm.

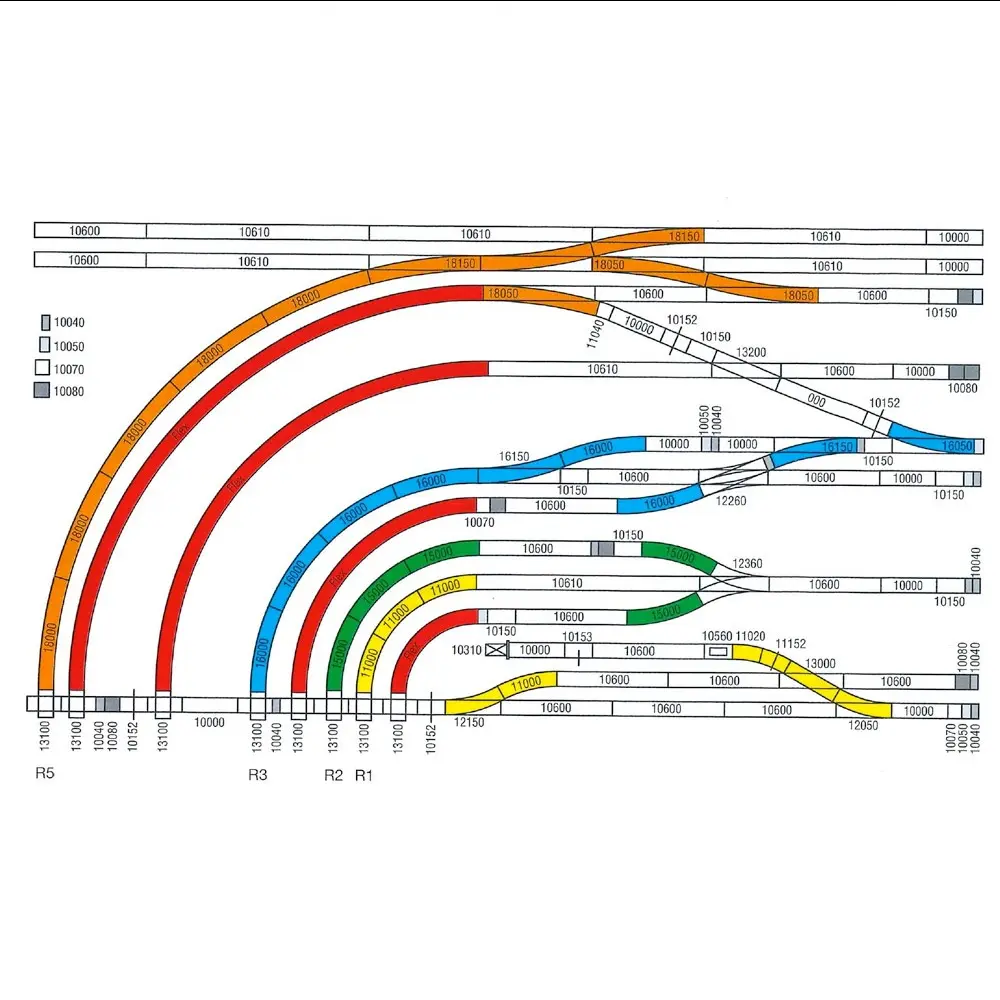

La voie peut être combinée avec les rails droits et courbes ainsi qu’avec les aiguillages, traversées et croisements de la gamme LGB pour développer progressivement un réseau ferroviaire à l’échelle G.

Caractéristiques techniques

• Fabricant : LGB
• Référence : 18020
• Type : rail courbe
• Échelle : G – 1/22,5
• Rayon : R5
• Rayon de courbure : 2320 mm
• Angle : 7,5°
• Écartement : 45 mm
• Profil du rail : Code 332
• Hauteur du rail : environ 8,4 mm
• Matière des rails : laiton massif
• Utilisation : intérieur et extérieur
• Éclisses : déjà installées
• Nombre nécessaire pour un cercle complet : 48

Éléments nécessaires et non inclus

Ce produit correspond à un élément de voie courbe R5 de 7,5°. Pour réaliser un réseau ferroviaire complet et fonctionnel, des éléments complémentaires sont à prévoir selon le tracé souhaité :

• Rails LGB supplémentaires
• Aiguillages, croisements ou autres éléments de voie selon la configuration
• Alimentation et raccordements électriques pour un réseau motorisé
• Matériel roulant compatible avec la voie LGB à écartement de 45 mm
