Rail courbe R5 2320 mm 15° code 332 - LGB 18000 - G 1/22,5 - 2R

Rail courbe LGB R5 2320 mm 15° Code 332 – Réf. 18000 – Échelle G 1/22,5

Rail courbe R5 à très grand rayon pour les trains longs à l’échelle G

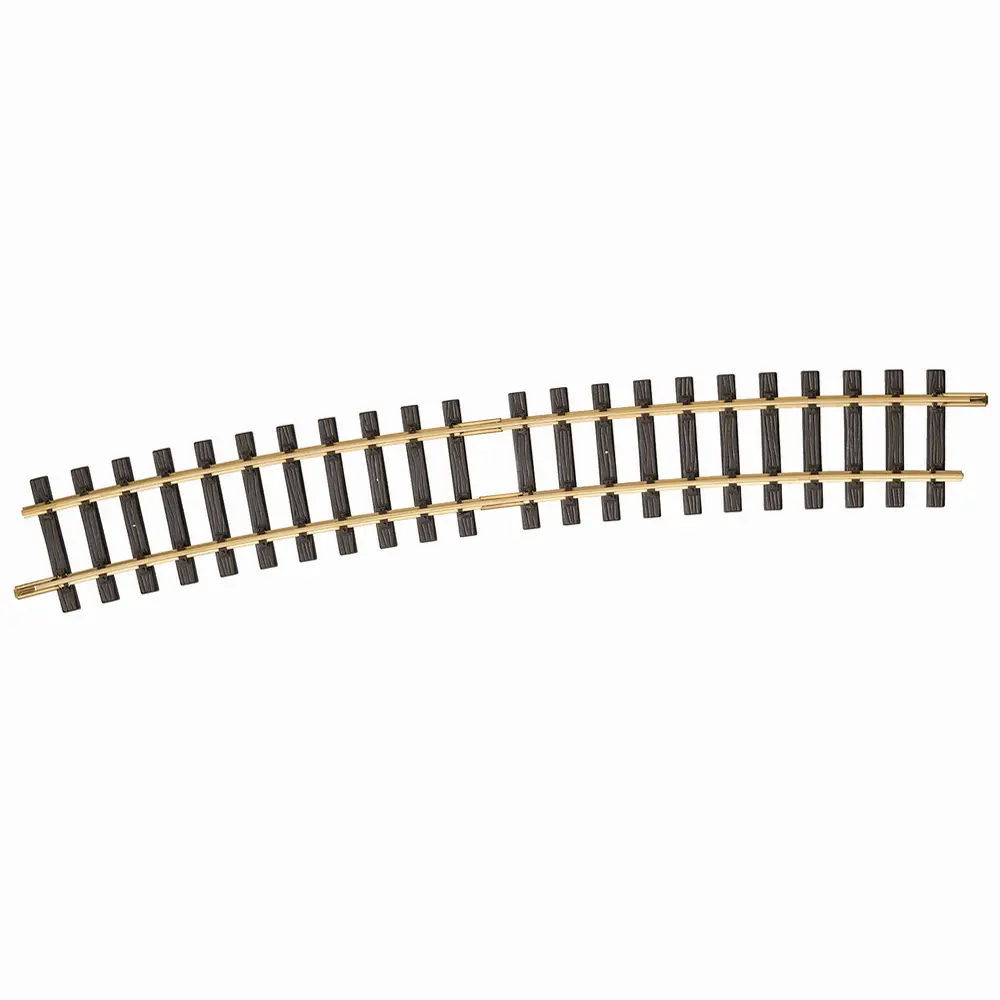

Le rail courbe LGB 18000 est un élément de voie destiné aux réseaux de modélisme ferroviaire à l’échelle G 1/22,5. Avec son rayon R5 de 2320 mm et son angle de 15°, il permet de réaliser des courbes particulièrement larges, adaptées à la circulation de voitures voyageurs et wagons longs.

Cette géométrie à grand rayon permet au matériel roulant de grande longueur de présenter un aspect plus réaliste dans les courbes. Elle convient particulièrement aux réseaux LGB spacieux et aux installations de trains de jardin.

Un rayon R5 de 2320 mm pour des courbes très ouvertes

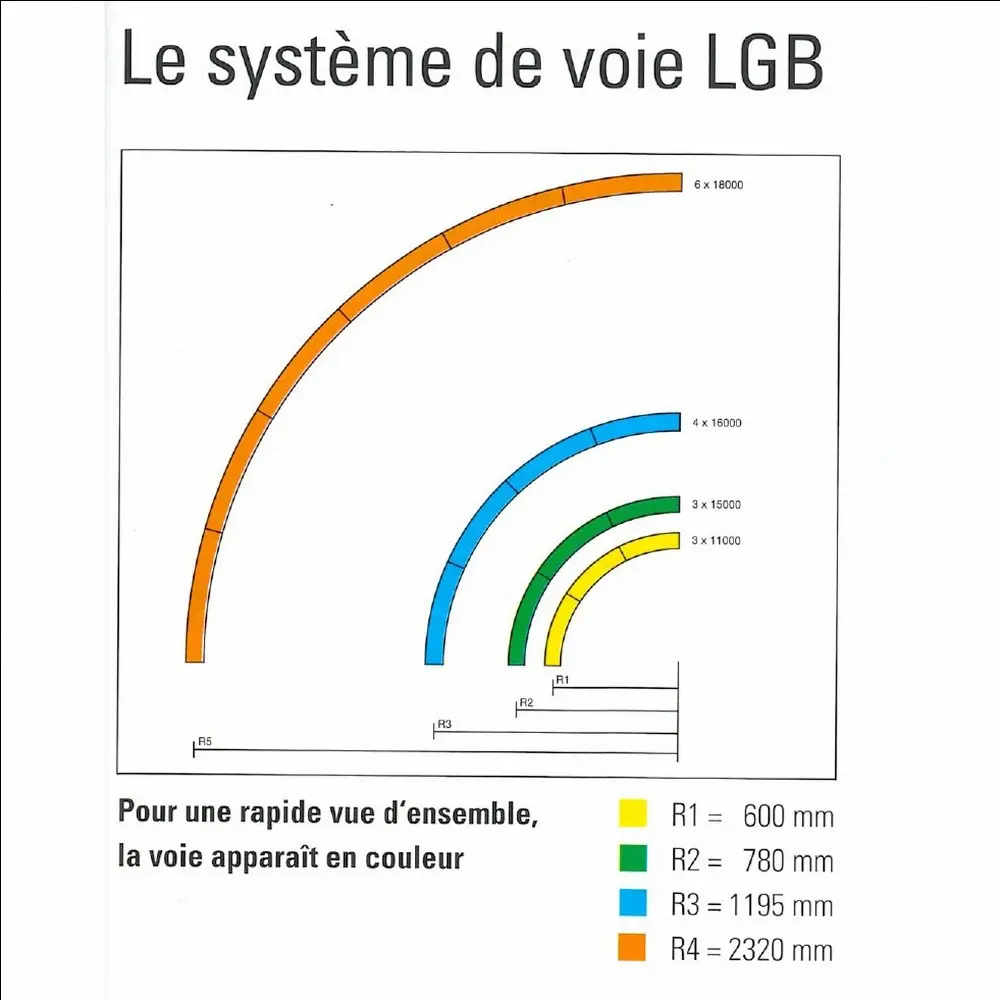

Le rayon R5 de 2320 mm offre une géométrie nettement plus ouverte que les rayons R1, R2 ou R3 de la gamme LGB. Il est particulièrement intéressant lorsque l’espace disponible permet de privilégier de grandes courbes pour les véhicules ferroviaires longs.

Chaque élément couvre un angle de 15°. Il faut donc 24 rails courbes LGB 18000 pour former un cercle complet de 360°.

Des rails en laiton massif pour l’intérieur et l’extérieur

Les rails LGB sont fabriqués en laiton massif, un matériau adapté à une utilisation sur des réseaux ferroviaires de grande échelle. Ils peuvent être installés aussi bien en intérieur qu’en extérieur, notamment pour la réalisation d’un train de jardin LGB.

Les éclisses sont déjà installées sur le rail afin de faciliter son raccordement aux autres éléments de voie. Les attaches en plastique reproduisent l’aspect du bois.

Voie LGB Code 332 à écartement de 45 mm

Le LGB 18000 possède un écartement de 45 mm et utilise un profil de rail Code 332. Cette désignation correspond à une hauteur de rail de 0,332 pouce, soit environ 8,4 mm.

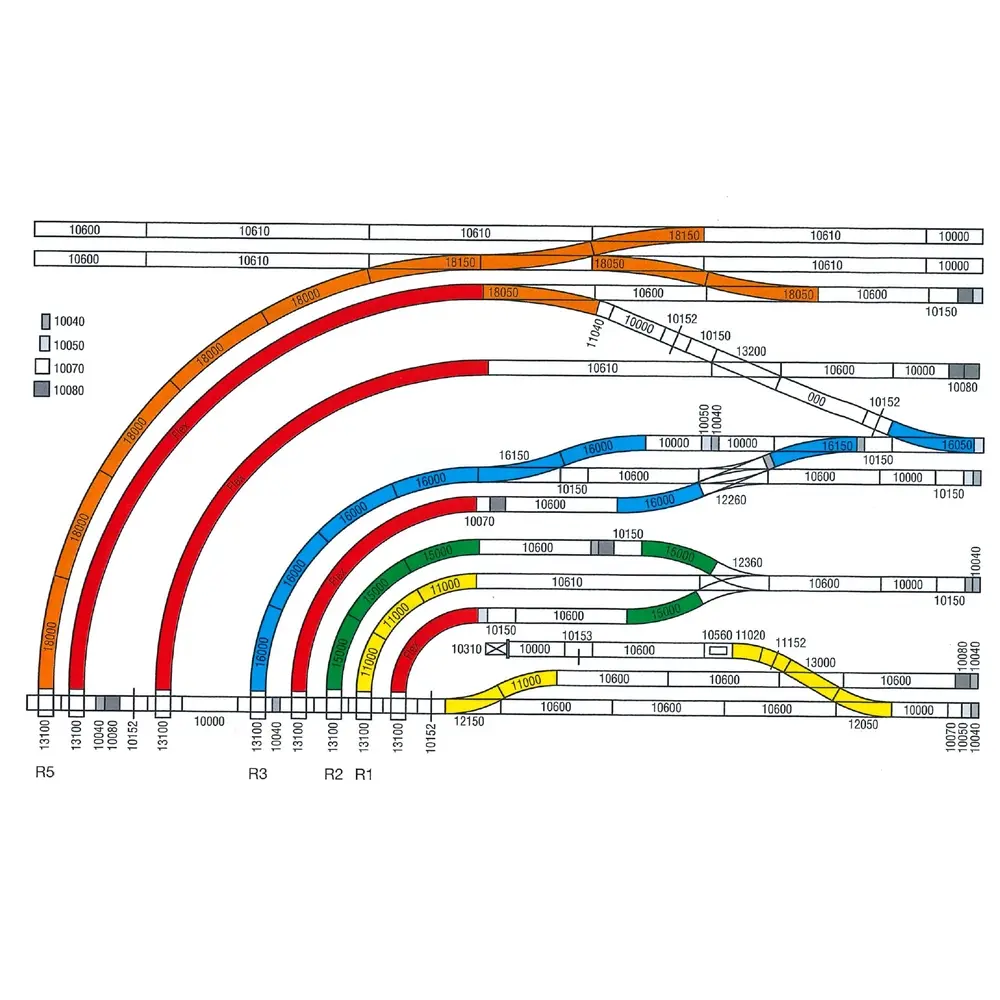

Cette voie peut être associée aux différents rails droits et courbes, aiguillages, traversées et croisements de la gamme LGB afin de concevoir un réseau ferroviaire à l’échelle G adapté à l’espace disponible.

Une géométrie conçue pour les réseaux LGB spacieux

Le grand rayon R5 est particulièrement adapté aux réseaux disposant d’une surface suffisante pour créer des courbes très ouvertes. Il permet notamment de mettre en valeur les longues voitures voyageurs et les wagons de marchandises dans les portions courbes du tracé.

Pour former un cercle complet :

• 1 rail = 15°
• 12 rails = 180°
• 24 rails = 360°

Caractéristiques techniques

• Fabricant : LGB
• Référence : 18000
• Type : rail courbe
• Échelle : G – 1/22,5
• Rayon : R5
• Rayon de courbure : 2320 mm
• Angle : 15°
• Écartement : 45 mm
• Profil du rail : Code 332
• Hauteur du rail : environ 8,4 mm
• Matière des rails : laiton massif
• Utilisation : intérieur et extérieur
• Éclisses : déjà installées
• Nombre nécessaire pour un cercle complet : 24

Éléments nécessaires et non inclus

Ce produit correspond à un élément de voie courbe R5. Pour réaliser un réseau ferroviaire complet et fonctionnel, des éléments complémentaires sont à prévoir selon le tracé souhaité :

• Rails LGB supplémentaires
• Aiguillages, croisements ou autres éléments de voie selon la configuration
• Alimentation et raccordements électriques pour un réseau motorisé
• Matériel roulant compatible avec la voie LGB à écartement de 45 mm
