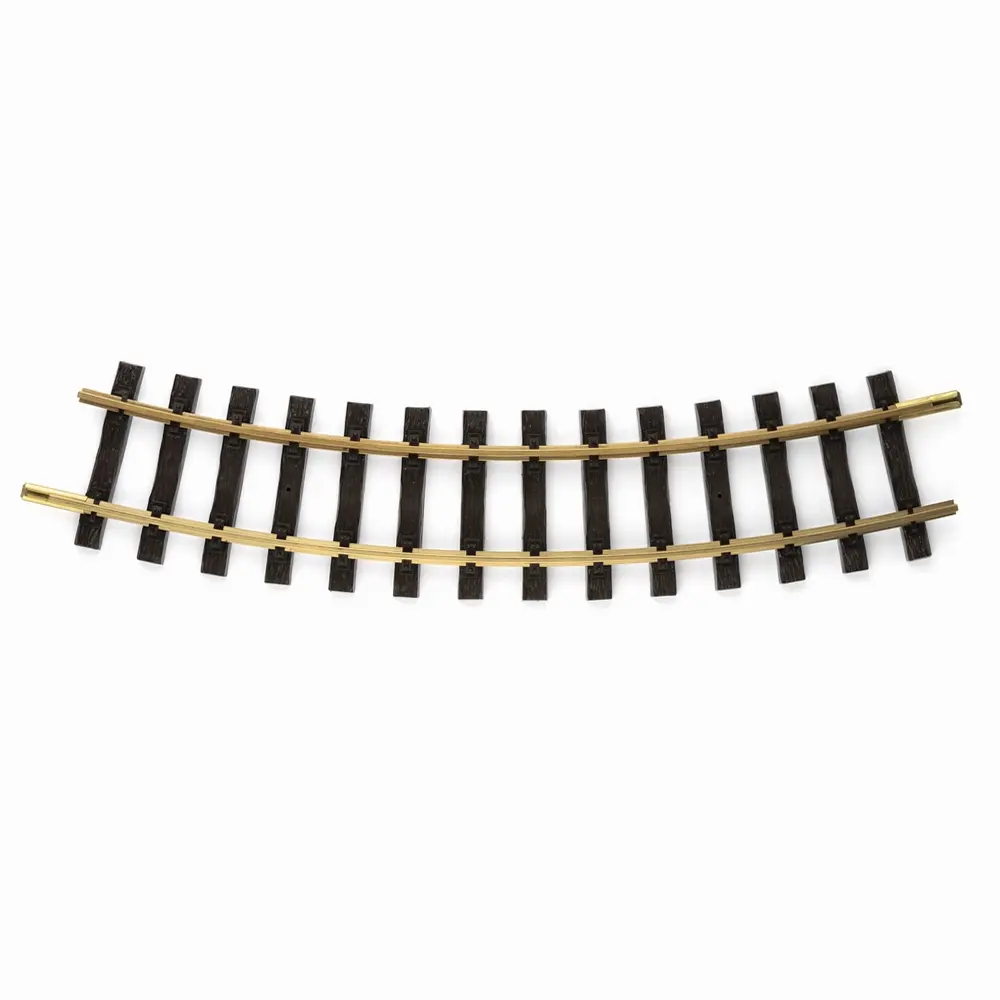

Rail courbe R2 780 mm 30° code 332 - LGB 15000 - G 1/22,5 - 2R

Rail courbe LGB R2 780 mm 30° Code 332 – Réf. 15000 – Échelle G 1/22,5

Rail courbe R2 pour des tracés plus larges sur votre réseau LGB

Le rail courbe LGB 15000 est un élément de voie destiné aux réseaux de modélisme ferroviaire à l’échelle G 1/22,5. Avec son rayon R2 de 780 mm et son angle de 30°, il permet de créer des courbes plus larges que la géométrie R1 et convient notamment à la circulation de trains longs.

Cette voie s’intègre au système de rails LGB à écartement de 45 mm et peut être utilisée pour développer un réseau ferroviaire aussi bien en intérieur qu’en extérieur.

Un rayon R2 adapté aux trains longs

Le rayon R2 de 780 mm offre une courbe plus généreuse pour la conception du tracé. Le diamètre d’un cercle réalisé avec cette géométrie est de 1560 mm.

Chaque élément couvre un angle de 30°. Il faut donc 12 rails courbes LGB 15000 pour former un cercle complet de 360°.

Cette géométrie permet de concevoir des courbes adaptées à l’exploitation de trains longs tout en conservant la compatibilité avec le système de voie LGB.

Des rails en laiton massif pour l’intérieur et l’extérieur

Les rails LGB sont réalisés en laiton massif, un matériau adapté aux contraintes des réseaux de grande échelle. Ils sont conçus pour être installés aussi bien sur un réseau ferroviaire intérieur que sur un train de jardin en extérieur.

Les éclisses sont déjà installées sur le rail afin de faciliter son assemblage avec les autres éléments de voie LGB. Les attaches en plastique reproduisent l’aspect du bois.

Voie LGB Code 332 à écartement de 45 mm

Le LGB 15000 possède un écartement de 45 mm et un profil de rail Code 332. Ce dernier correspond à une hauteur de rail d’environ 8,4 mm, soit 0,332 pouce.

La gamme de voies LGB comprend différents rails droits et courbes ainsi que des aiguillages, traversées et croisements. Ces éléments peuvent être combinés pour créer un circuit de train miniature à l’échelle G adapté à la configuration souhaitée.

Caractéristiques techniques

• Fabricant : LGB
• Référence : 15000
• Type : rail courbe
• Échelle : G – 1/22,5
• Rayon : R2
• Rayon de courbure : 780 mm
• Diamètre du cercle : 1560 mm
• Angle : 30°
• Écartement : 45 mm
• Profil du rail : Code 332
• Hauteur du rail : environ 8,4 mm
• Matière des rails : laiton massif
• Utilisation : intérieur et extérieur
• Éclisses : déjà installées
• Nombre nécessaire pour un cercle complet : 12

Éléments nécessaires et non inclus

Ce produit correspond à un élément de voie courbe R2. Pour réaliser un réseau ferroviaire complet et fonctionnel, des éléments supplémentaires sont à prévoir selon votre tracé :

• Rails LGB supplémentaires
• Aiguillages, croisements ou autres éléments de voie selon la configuration
• Alimentation et raccordements électriques pour un réseau motorisé
• Matériel roulant compatible avec la voie LGB à écartement de 45 mm
