Description

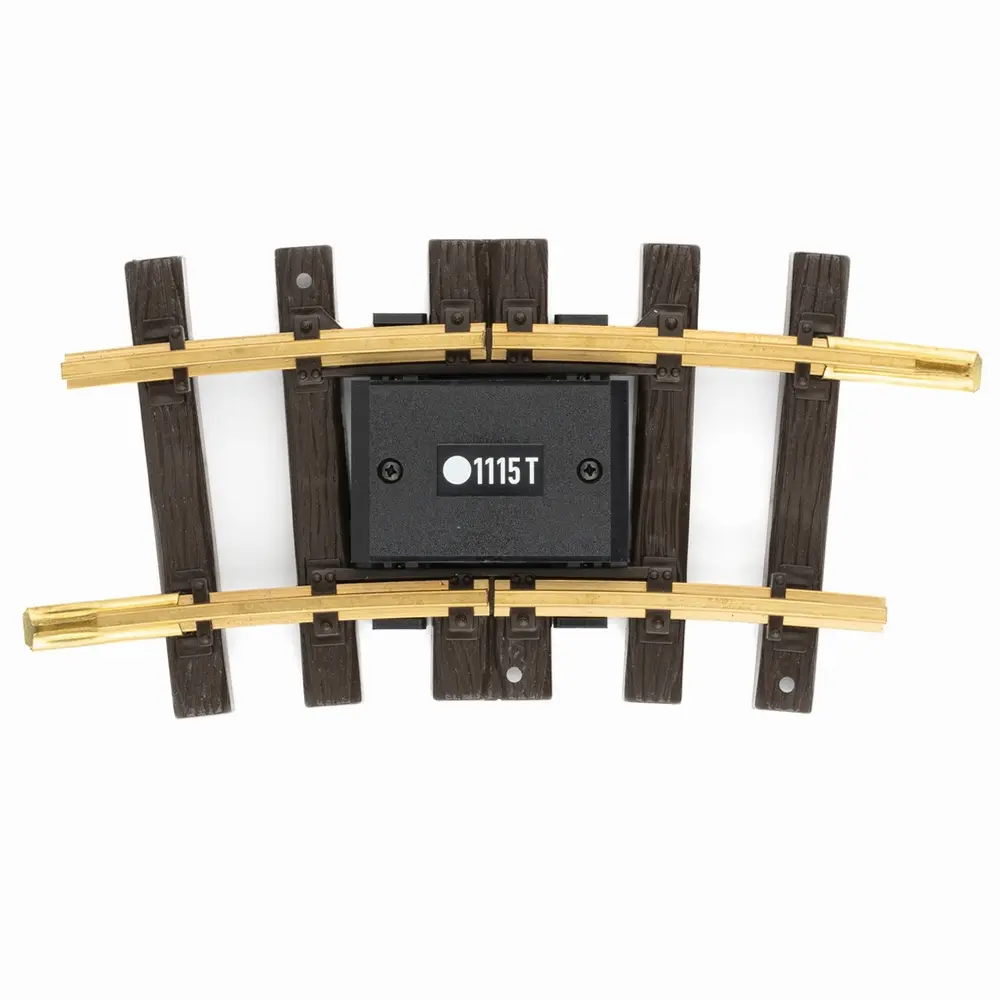

Rail courbe de séparation LGB R1 15° Code 332 – Réf. 11152 – Échelle G 1/22,5
Rail courbe de séparation R1 pour vos raccordements électriques LGB
Le rail courbe de séparation LGB 11152 est un élément de voie spécifique destiné aux réseaux de modélisme ferroviaire à l’échelle G 1/22,5. Il adopte une géométrie R1 avec un angle de 15° et se distingue d’un rail courbe classique par la séparation électrique de ses deux rails.
Cette configuration permet d’utiliser cette section de voie pour différentes applications électriques sur un réseau LGB. Un bornier dissimulé facilite les connexions tout en préservant l’aspect du tracé.
Une section de voie adaptée aux besoins électriques du réseau
Sur le LGB 11152, les deux rails sont séparés électriquement, ce qui permet d’intégrer cette section à différentes configurations nécessitant une séparation du courant.

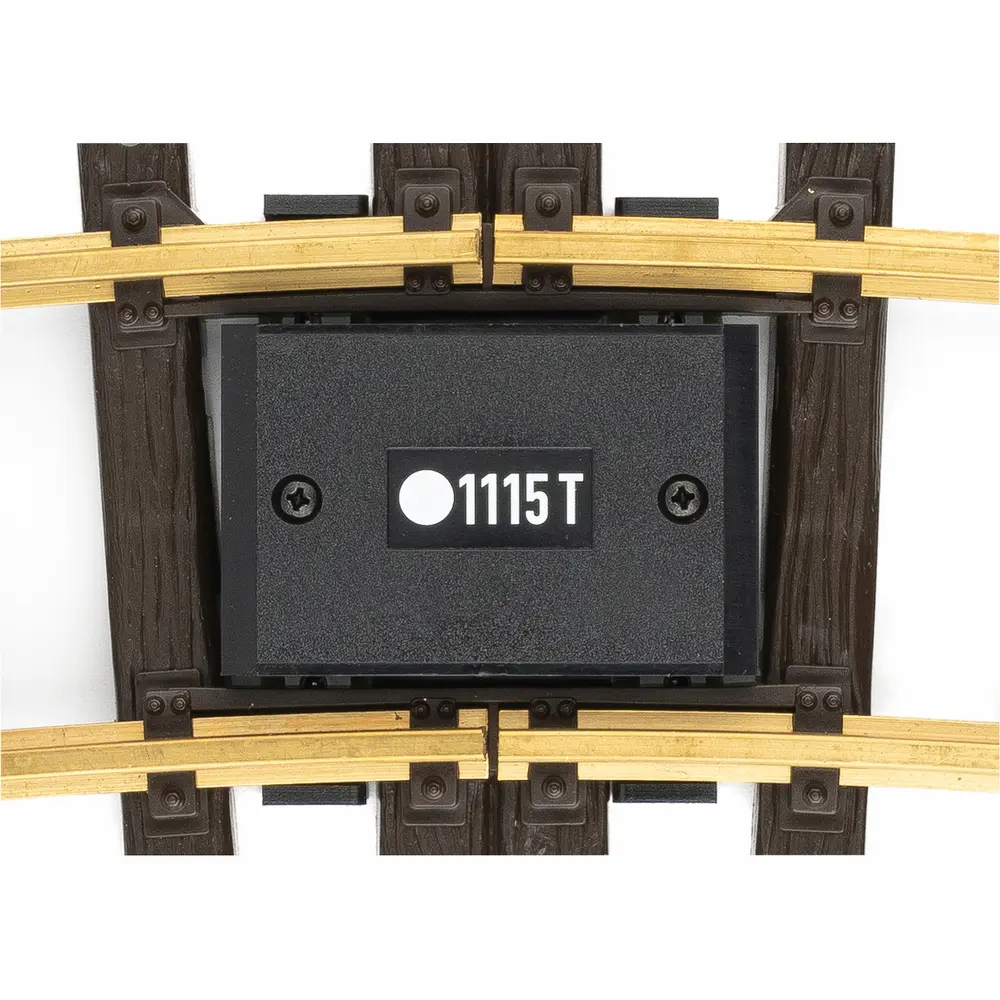

Les connexions électriques sont facilitées par des serre-câbles masqués, évitant ainsi d’ajouter des branchements trop visibles autour de la voie. Cette particularité en fait un élément intéressant pour concevoir et adapter le câblage d’un réseau ferroviaire LGB.
Géométrie R1 avec angle de 15°

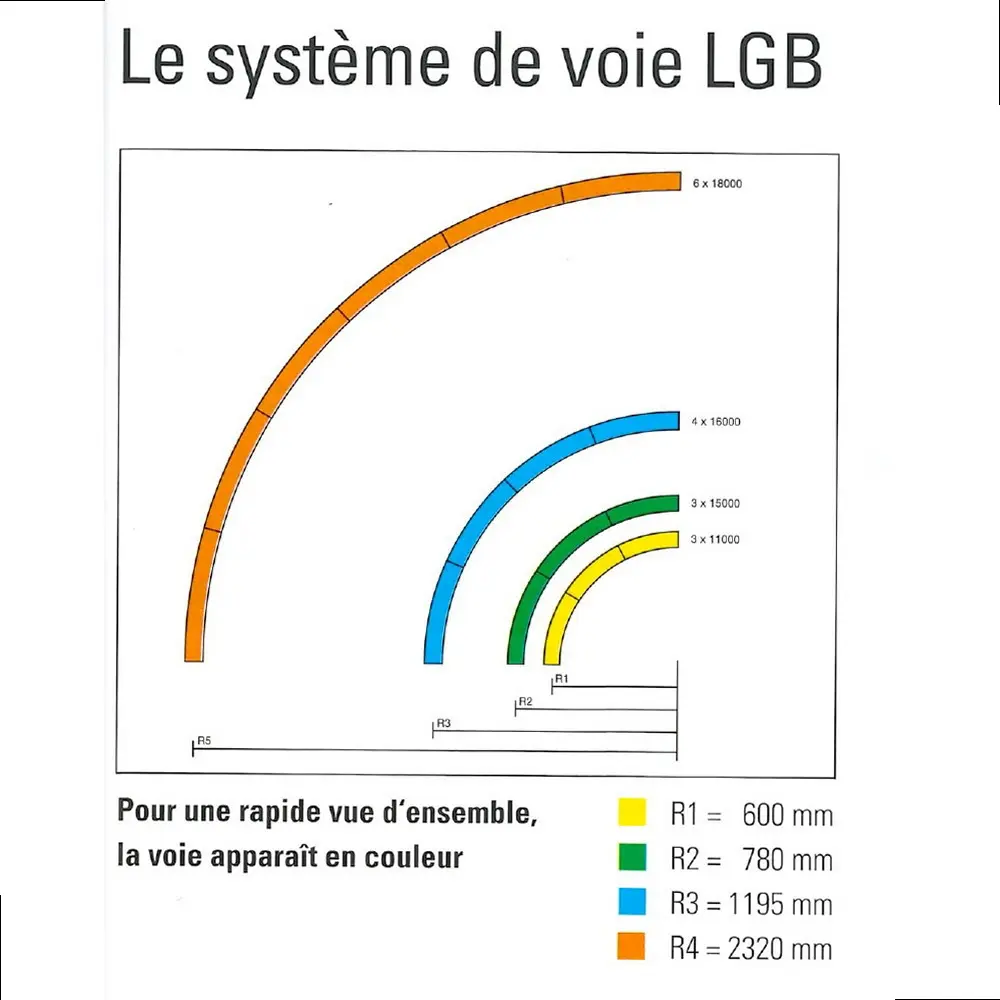

Le rail de séparation LGB 11152 possède un rayon R1 et un angle de 15°. Il peut ainsi être intégré dans une courbe utilisant cette géométrie tout en apportant une fonction de séparation électrique.

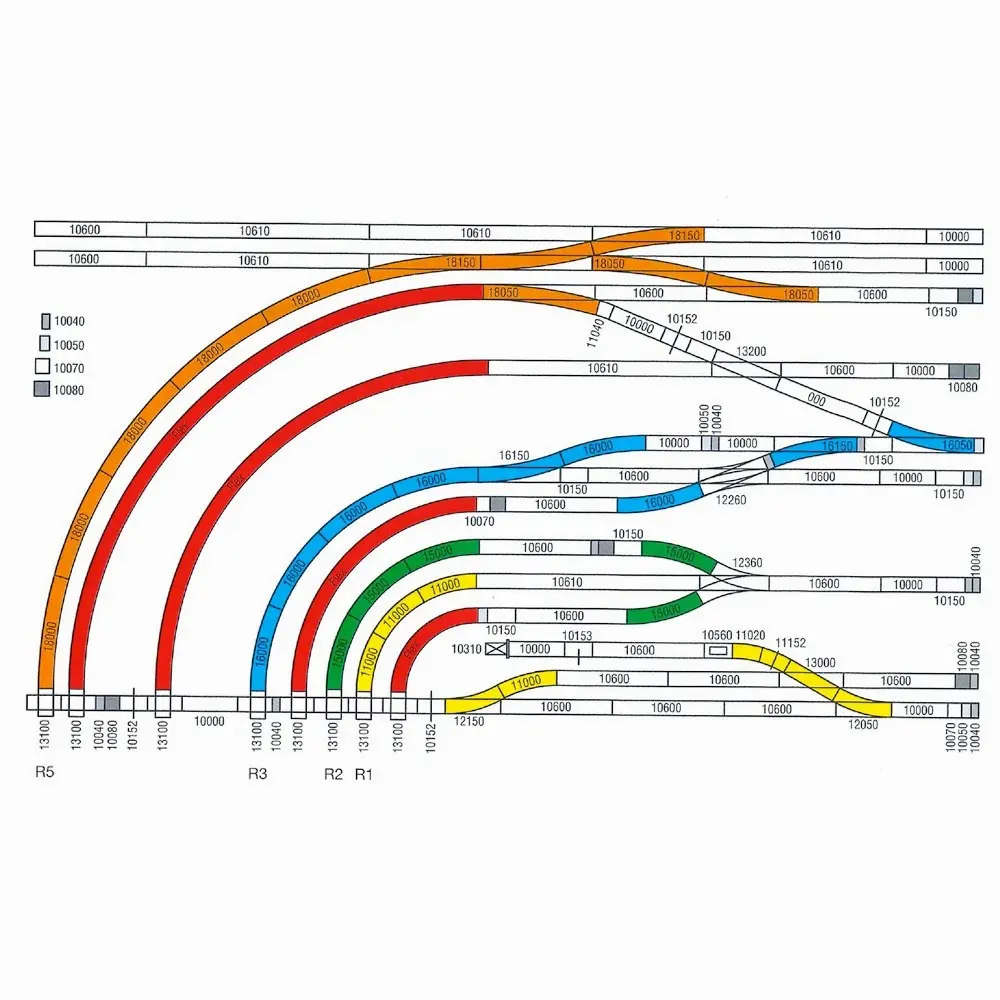

Il s’associe aux autres éléments de la gamme de voies LGB : rails droits, rails courbes, aiguillages, traversées et croisements permettent de développer progressivement le tracé d’un réseau à l’échelle G.
Voie LGB en laiton pour réseau intérieur ou train de jardin
Les rails sont réalisés en laiton massif et sont conçus pour une utilisation aussi bien en intérieur qu’en extérieur. Le LGB 11152 convient donc également à la réalisation d’un réseau de train de jardin.
Les éclisses sont déjà installées sur le rail pour faciliter son assemblage avec les autres éléments de voie compatibles. Les attaches en plastique reproduisent l’aspect du bois.
Voie Code 332 à écartement de 45 mm
Comme les autres éléments de cette gamme LGB, le rail 11152 possède un écartement de 45 mm. Son profil Code 332 correspond à une hauteur de rail d’environ 8,4 mm, soit 0,332 pouce.
Cette conception répond aux caractéristiques des voies LGB destinées au modélisme ferroviaire à l’échelle G 1/22,5.
Caractéristiques techniques
- Fabricant : LGB
- Référence : 11152
- Type : rail courbe de séparation
- Échelle : G – 1/22,5
- Rayon : R1
- Angle : 15°
- Écartement : 45 mm
- Profil du rail : Code 332
- Hauteur du rail : environ 8,4 mm
- Matière : plastique / métal
- Rails : laiton massif
- Connexion électrique : bornier dissimulé / serre-câbles masqués
- Utilisation : intérieur et extérieur
- Éclisses : déjà installées
- Nombre de pièces : 1
Éléments nécessaires et non inclus
Ce produit correspond à un rail courbe de séparation et ne constitue pas à lui seul un circuit complet. Selon l’installation envisagée, des éléments complémentaires sont nécessaires :
- Rails LGB supplémentaires pour constituer le tracé
- Câblage électrique adapté à la configuration du réseau
- Alimentation adaptée au réseau ferroviaire
- Aiguillages, croisements ou autres éléments de voie selon le tracé
- Matériel roulant compatible avec la voie LGB à écartement de 45 mm
| Filtres | |
|---|---|
| Échelle | G : 1/22.5 |
| Système d'exploitation | 2 Rails - Courant continu |
| Rayon (en mm) | 600, R1 |
| Hauteur (en mm) | 8.4 |
| Angle (degrés) | 15 |
| Code voie | 332 |
| Matière | Laiton, Plastique |
| Couleur | Marron, Noir, Or |
| Ballast | Sans |
| Nombre de pièces | 1 |
