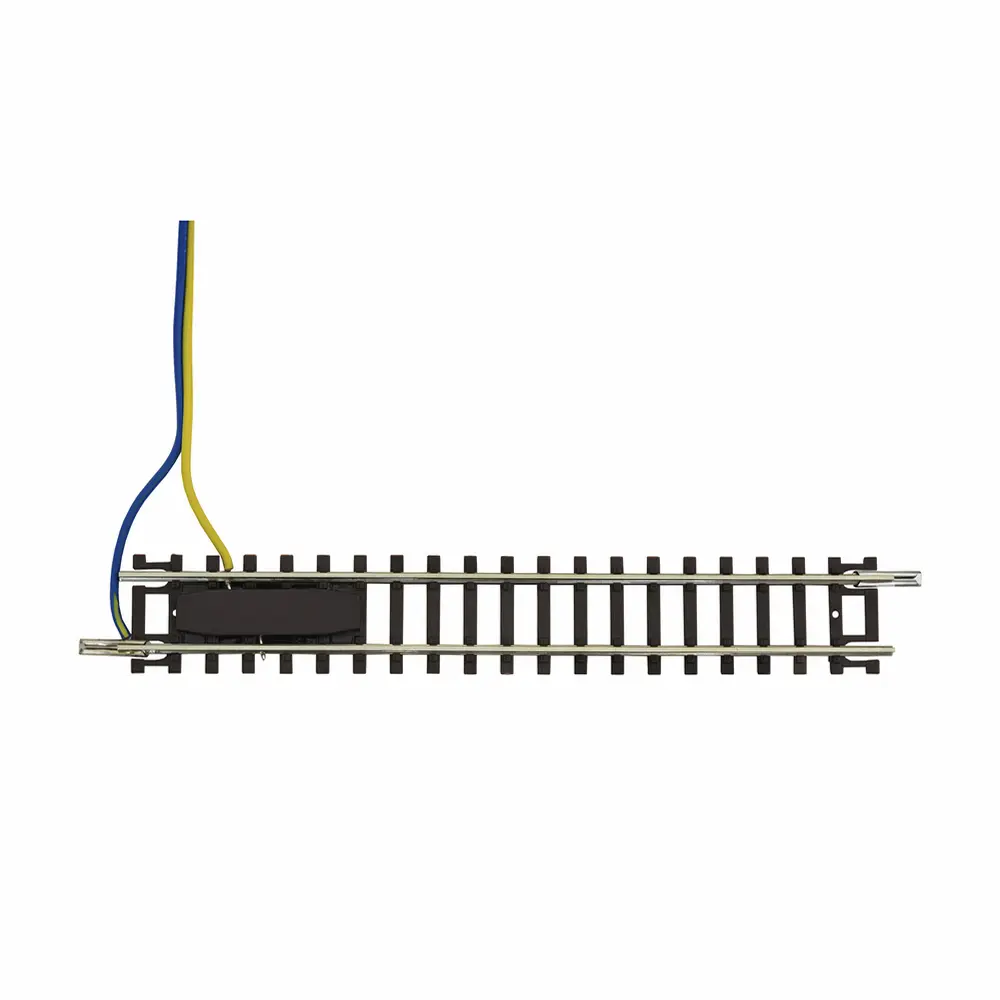

Rail droit d'alimentation analogique 104,2 mm code 80 - Fleischmann 22220 - N 1/160 - 2R

Rail droit d’alimentation analogique Code 80 – Fleischmann 22220 – N 1/160

Le Fleischmann 22220 est un rail droit d’alimentation analogique conçu pour les réseaux ferroviaires miniatures à l’échelle N 1/160. D’une longueur de 104,2 mm, il permet d’assurer directement l’alimentation électrique d’une voie Fleischmann N en courant continu 2 rails.

Alimentation intégrée pour réseau analogique

Ce rail de raccordement permet d’amener le courant de traction directement à la voie. Il est équipé d’un câble d’alimentation d’environ 90 cm, facilitant son raccordement à l’alimentation analogique du réseau.

Sa longueur de 104,2 mm correspond à la géométrie standard du système de voie Fleischmann N, ce qui permet de l’intégrer directement dans le tracé à la place d’un rail droit de même longueur.

Antiparasitage CEM intégré

Le Fleischmann 22220 intègre un condensateur d’antiparasitage CEM, destiné à limiter les interférences électromagnétiques produites lors de l’exploitation analogique du réseau.

En raison de ce dispositif d’antiparasitage, ce rail ne convient pas à une exploitation numérique. Il doit être réservé aux réseaux fonctionnant en analogique.

Caractéristiques techniques

• Fabricant : Fleischmann
• Référence : 22220
• Type : rail droit d’alimentation
• Échelle : N – 1/160
• Écartement : 9 mm
• Longueur : 104,2 mm
• Code de voie : Code 80
• Géométrie : droite
• Système électrique : 2 rails
• Alimentation : courant continu
• Utilisation : analogique
• Antiparasitage : oui, condensateur antiparasitage CEM
• Compatible digital : non
• Longueur du câble : environ 90 cm
• Nombre de pièces : 1
• Système de voie : Fleischmann N sans ballast

Éléments nécessaires et non inclus

• Une alimentation ou un transformateur-régulateur analogique compatible
• Des rails Fleischmann N compatibles pour compléter le réseau
• Le matériel roulant à l’échelle N adapté à une exploitation en courant continu 2 rails

Le rail d’alimentation Fleischmann 22220 est particulièrement adapté à la création d’un point d’alimentation sur un réseau N analogique, tout en conservant la géométrie de voie Fleischmann et en bénéficiant d’un antiparasitage CEM intégré.
