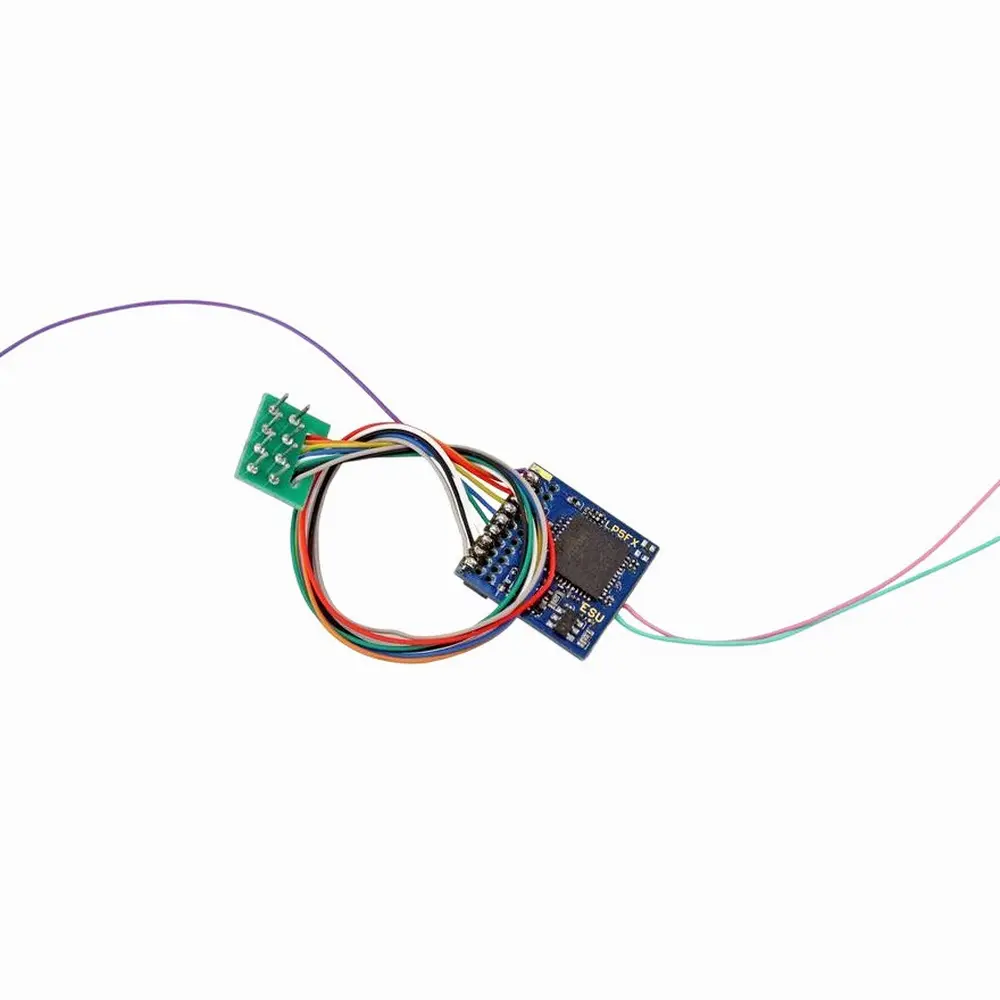

Décodeur LokPilot V5 Fx - 8 broches / NEM 652 - DCC - Esu 59220 - HO / O

Décodeur de fonctions ESU LokPilot 5 Fx DCC 8 broches NEM652 – Réf. 59220 – Échelles H0 et O

Le décodeur de fonctions ESU LokPilot 5 Fx DCC, référence 59220, est spécialement conçu pour la digitalisation des voitures pilotes, voitures voyageurs et véhicules ferroviaires miniatures non motorisés. Équipé d'une prise 8 broches conforme à la norme NEM652, il permet de commander les éclairages et les fonctions auxiliaires de votre matériel roulant sur un réseau de modélisme ferroviaire numérique.

Destiné aux échelles H0 (1/87) et O, ce décodeur fonctionne exclusivement avec le protocole numérique DCC et bénéficie des technologies RailCom et RailComPlus. Avec ses 10 sorties de fonctions amplifiées et ses nombreuses possibilités de programmation, il constitue une solution adaptée pour personnaliser les équipements électriques de vos trains miniatures.

Un décodeur DCC spécialement conçu pour les fonctions auxiliaires

Le LokPilot 5 Fx DCC ESU 59220 est un décodeur digital sans sortie moteur, destiné aux modèles ferroviaires nécessitant uniquement la commande de fonctions électriques.

Contrairement aux décodeurs classiques pour locomotives, cette version Fx ne permet pas de piloter un moteur. Elle est particulièrement adaptée aux voitures pilotes, aux voitures voyageurs équipées d'éclairages et aux véhicules ferroviaires de service.

Le décodeur prend en charge les 14, 28 et 128 crans de vitesse DCC, ainsi que les adresses numériques courtes et longues.

Il permet d'activer jusqu'à 32 fonctions digitales, offrant de nombreuses possibilités de commande depuis une centrale DCC compatible.

Technologies RailCom et RailComPlus pour une programmation simplifiée

Le décodeur ESU 59220 intègre les technologies RailCom et RailComPlus, facilitant son utilisation avec les centrales digitales compatibles.

Grâce à RailComPlus, le décodeur peut être automatiquement reconnu et enregistré sur une centrale adaptée, comme l'ESU ECoS ou CabControl.

La technologie RailCom permet également la lecture des variables de configuration (CV) directement sur la voie principale, avec une centrale prenant en charge cette fonction.

Le LokPilot 5 Fx DCC accepte les différents modes de programmation DCC, permettant de personnaliser les paramètres et le comportement des fonctions auxiliaires.

10 sorties amplifiées pour les éclairages de vos trains miniatures

Le décodeur digital ESU LokPilot 5 Fx 8 broches dispose de 10 sorties de fonctions amplifiées, chacune pouvant supporter une intensité maximale de 250 mA.

L'intensité totale maximale des sorties atteint environ 1 500 mA, sous réserve du respect des limites électriques du décodeur.

Ces sorties permettent de commander différents équipements compatibles, notamment :

• Les feux blancs et rouges des voitures pilotes.

• Les éclairages intérieurs des voitures voyageurs.

• Les feux de fin de convoi.

• Les éclairages de cabine.

• Les éclairages de signalisation.

• Les accessoires électriques embarqués et effets lumineux auxiliaires.

Le système de function mapping permet d'attribuer librement les sorties aux différentes touches de fonction de votre centrale digitale.

La luminosité de chaque sortie peut également être réglée séparément pour adapter l'éclairage aux caractéristiques de vos modèles ferroviaires.

Synchronisation avec les décodeurs ESU LokSound 5 et LokPilot 5

Le LokPilot 5 Fx DCC a été développé pour fonctionner en association avec les autres décodeurs de la gamme ESU.

Il est notamment possible d'équiper une locomotive d'un décodeur LokSound 5 ou LokPilot 5 et d'installer le LokPilot 5 Fx DCC dans une voiture pilote.

En configurant les décodeurs avec la même adresse numérique, les commandes de fonctions peuvent être synchronisées entre les différents véhicules de la rame.

Cette fonctionnalité est particulièrement intéressante pour les rames réversibles, automotrices et compositions ferroviaires avec voiture pilote, permettant de coordonner les éclairages et les fonctions auxiliaires du matériel roulant.

L'organisation similaire des variables CV facilite la programmation et l'harmonisation des différents décodeurs.

Compatibilité avec les systèmes de freinage digital

Le décodeur ESU 59220 reconnaît plusieurs systèmes de freinage utilisés en modélisme ferroviaire numérique :

• Sections de freinage Märklin.

• Systèmes de freinage Lenz LG100.

• Modules de freinage Roco.

• Commandes de freinage ZIMO HLU.

• Système de freinage Lenz ABC.

• Sections de freinage DCC compatibles.

Il prend également en charge la fonction navette automatique ABC, permettant de synchroniser les fonctions d'une voiture pilote avec les déplacements d'une locomotive entre deux gares.

Bien qu'il ne dispose pas de commande moteur, cette compatibilité facilite la coordination des fonctions auxiliaires avec le comportement du véhicule motorisé.

Fonctionnement sur réseau digital et analogique

Le LokPilot 5 Fx DCC est principalement destiné aux réseaux ferroviaires numériques utilisant le protocole DCC.

Il peut également fonctionner sur des installations analogiques alimentées en courant continu, avec une reconnaissance automatique du mode de fonctionnement.

Cette possibilité permet d'utiliser les fonctions compatibles du décodeur sur différents types d'installations ferroviaires miniatures.

Contrairement à la version multiprotocole LokPilot 5 Fx, ce modèle 59220 ne prend pas en charge les protocoles Motorola, Selectrix ou M4.

Interface 8 broches NEM652 et installation compacte

Le décodeur ESU LokPilot 5 Fx DCC 59220 est équipé d'un faisceau de connexion avec prise 8 broches NEM652, permettant son installation dans les modèles ferroviaires disposant de cette interface.

Avec ses dimensions compactes de 16,5 x 15,5 x 4,5 mm, il peut être intégré dans les voitures pilotes et les véhicules ferroviaires miniatures offrant un emplacement approprié.

Les sorties électriques bénéficient d'une protection contre les courts-circuits et les surcharges, contribuant à la sécurité des équipements raccordés.

Le décodeur permet également le raccordement d'un module PowerPack compatible, destiné à maintenir temporairement l'alimentation lors de passages sur des portions de voie présentant des contacts électriques irréguliers.

Caractéristiques techniques :

• Fabricant : ESU (Electronic Solutions Ulm)

• Référence fabricant : 59220

• Gamme : LokPilot 5 Fx DCC

• Type : Décodeur digital de fonctions sans commande moteur

• Échelles : H0 (1/87) et O

• Interface digitale : Prise 8 broches NEM652

• Connexion : Faisceau de câbles avec connecteur 8 broches

• Protocole numérique : DCC uniquement

• Technologies : RailCom et RailComPlus

• Fonctions digitales : Jusqu'à 32 fonctions DCC

• Crans de vitesse DCC : 14, 28 et 128

• Adressage : Adresses courtes et longues

• Sorties de fonctions amplifiées : 10

• Intensité maximale par sortie : 250 mA

• Intensité totale maximale des sorties : Environ 1 500 mA

• Programmation : Variables CV configurables

• Affectation des fonctions : Function mapping personnalisable

• Effets lumineux : Plusieurs effets configurables

• Réglage de luminosité : Individuel pour chaque sortie

• Systèmes de freinage : Märklin, Lenz LG100, Roco, ZIMO HLU et ABC

• Fonction navette : Compatible avec le système ABC

• Fonctionnement analogique : Courant continu

• PowerPack : Raccordement possible d'un module compatible

• Protection : Sorties protégées contre les courts-circuits et les surcharges

• Dimensions : 16,5 x 15,5 x 4,5 mm

• Commande moteur : Non disponible

Contenu du produit :

• 1 décodeur de fonctions ESU LokPilot 5 Fx DCC, référence 59220.

• 1 faisceau de raccordement avec prise 8 broches NEM652.

Éléments nécessaires non inclus :

• Voiture pilote, voiture voyageurs ou modèle ferroviaire compatible avec le décodeur.

• Centrale digitale DCC compatible pour une utilisation numérique.

• Éclairages LED et accessoires électriques à commander, selon l'équipement du modèle.

• Câbles et composants supplémentaires éventuellement nécessaires aux raccordements.

• Module PowerPack compatible, en option pour améliorer la continuité d'alimentation.

Personnalisez les fonctions digitales de votre matériel roulant H0 et O

Le décodeur ESU LokPilot 5 Fx DCC 59220 avec prise 8 broches NEM652 permet d'équiper les voitures pilotes et les véhicules ferroviaires non motorisés de fonctions électriques commandées numériquement.

Grâce à ses 10 sorties amplifiées, ses 32 fonctions DCC disponibles et sa compatibilité avec les technologies RailCom et RailComPlus, il offre de nombreuses possibilités pour gérer les éclairages et les accessoires de vos trains miniatures.

Sa capacité à fonctionner en association avec les décodeurs LokSound 5 et LokPilot 5 permet également de synchroniser les fonctions d'une rame, pour une exploitation plus réaliste de votre réseau de modélisme ferroviaire digital H0 ou O.
