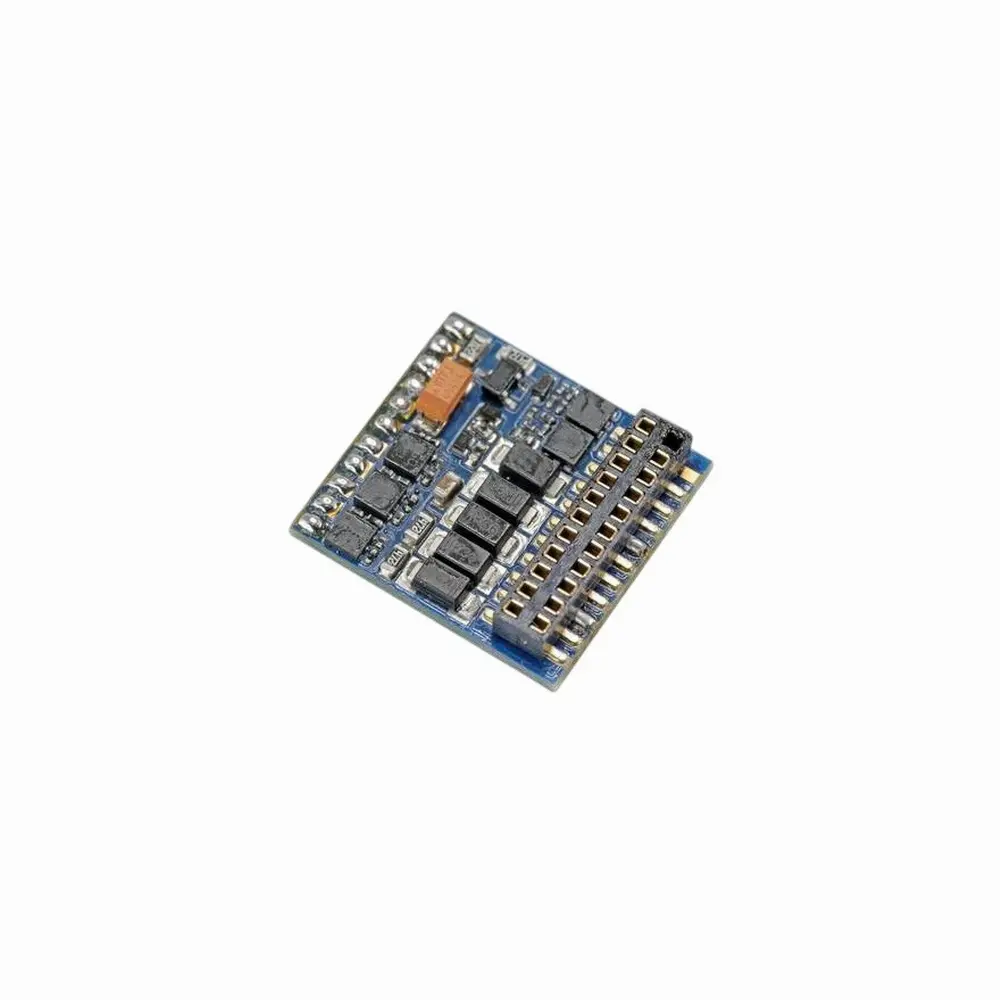

Décodeur de fonction multi-protocole LokPilot Fx V5.0 21 broches - Esu 59219 - HO 1/87

Décodeur de fonctions ESU LokPilot 5 Fx multiprotocole 21MTC NEM660 – Réf. 59219 – Échelle H0

Le décodeur de fonctions ESU LokPilot 5 Fx, référence 59219, est spécialement conçu pour la digitalisation des fonctions auxiliaires des voitures pilotes, voitures voyageurs et modèles ferroviaires miniatures à l'échelle H0 (1/87). Équipé d'une interface 21MTC à 21 broches conforme à la norme NEM660, il permet de commander différents éclairages et accessoires électriques sans assurer la motorisation du véhicule.

Grâce à sa technologie multiprotocole DCC, Motorola et Selectrix, ce décodeur digital ESU offre une grande polyvalence et fonctionne avec les principales centrales numériques compatibles. Il constitue une solution adaptée pour personnaliser les fonctions lumineuses et améliorer le réalisme de vos trains miniatures.

Un décodeur de fonctions multiprotocole pour le modélisme ferroviaire

Le LokPilot 5 Fx ESU 59219 prend en charge plusieurs protocoles de commande numérique, facilitant son intégration sur différents réseaux ferroviaires miniatures.

En mode DCC, il accepte les adresses courtes et longues, les 14 à 128 crans de vitesse et permet d'activer jusqu'à 28 fonctions digitales.

La technologie RailComPlus permet l'enregistrement automatique du décodeur auprès des centrales compatibles, notamment la centrale digitale ESU ECoS.

Grâce à RailCom, la lecture des variables de configuration (CV) sur la voie principale est également possible avec une centrale adaptée.

Le décodeur peut aussi fonctionner sur des réseaux analogiques alimentés en courant continu ou alternatif. Le passage entre les différents modes de fonctionnement s'effectue automatiquement.

Jusqu'à 10 sorties amplifiées pour les éclairages et fonctions auxiliaires

Le décodeur ESU LokPilot 5 Fx 21MTC dispose de 10 sorties de fonctions amplifiées, capables de fournir jusqu'à 250 mA par sortie, ainsi que de 4 sorties logiques supplémentaires selon leur configuration.

Ces sorties permettent de commander différents équipements compatibles installés dans les modèles ferroviaires, notamment :

• Les feux blancs et rouges des voitures pilotes.

• Les éclairages intérieurs des voitures voyageurs.

• Les feux de signalisation et éclairages auxiliaires.

• Les accessoires électriques embarqués compatibles.

• Les effets lumineux personnalisés.

La luminosité de chaque sortie peut être réglée individuellement afin d'adapter les éclairages aux caractéristiques du matériel roulant.

Le système de function mapping permet d'attribuer librement les fonctions aux touches de votre centrale digitale, pour une personnalisation avancée des commandes.

Une synchronisation avec les décodeurs LokSound 5 et LokPilot 5

Le LokPilot 5 Fx a été développé pour fonctionner en association avec les autres décodeurs de la gamme ESU.

Il peut notamment équiper une voiture pilote H0, tandis que la locomotive ou la motrice correspondante dispose d'un décodeur LokSound 5 ou LokPilot 5.

En utilisant la même adresse digitale, les deux décodeurs peuvent fonctionner de manière synchronisée, notamment pour la gestion des éclairages et des fonctions auxiliaires.

Cette possibilité est particulièrement intéressante pour les rames réversibles, automotrices et compositions ferroviaires avec voiture pilote, dont les fonctions doivent être coordonnées avec celles de l'engin moteur.

Compatibilité avec les principaux systèmes de freinage digital

Le décodeur de fonctions ESU 59219 reconnaît plusieurs systèmes de freinage utilisés en modélisme ferroviaire digital :

• Système de freinage Märklin.

• Commandes de freinage ZIMO HLU/ZACK.

• Système Lenz ABC.

• Modules de freinage DCC.

• Freinage par courant continu.

• Diodes de freinage Selectrix.

Il prend également en charge la fonction de navette automatique ABC, permettant de coordonner les fonctions d'une voiture pilote avec le comportement de la motrice entre deux gares.

Bien qu'il ne dispose pas de sortie moteur, cette compatibilité permet de conserver une cohérence de fonctionnement entre les différents véhicules d'une même rame.

Interface 21MTC NEM660 et dimensions compactes

Avec ses dimensions de 16,5 x 15,5 x 4,5 mm, le LokPilot 5 Fx s'intègre dans les modèles ferroviaires disposant d'un emplacement adapté.

Son connecteur 21MTC à 21 broches, conforme à la norme NEM660, facilite son installation dans les véhicules équipés de cette interface digitale.

Les sorties de fonctions sont protégées contre les courts-circuits et les surcharges, contribuant à la fiabilité de l'installation électrique.

Caractéristiques techniques :

• Fabricant : ESU (Electronic Solutions Ulm)

• Référence fabricant : 59219

• Gamme : LokPilot 5 Fx

• Type : Décodeur digital de fonctions sans commande moteur

• Échelle : H0 (1/87)

• Interface digitale : 21MTC à 21 broches

• Norme d'interface : NEM660

• Protocoles numériques : DCC, Motorola et Selectrix

• Technologies : RailCom et RailComPlus

• Fonctions DCC : Jusqu'à 28 fonctions

• Crans de vitesse DCC : 14, 28 et 128

• Adressage : Adresses courtes et longues

• Sorties de fonctions amplifiées : 10

• Sorties supplémentaires : 4 sorties logiques configurables

• Intensité maximale par sortie amplifiée : 250 mA

• Intensité totale maximale des sorties : Environ 1 500 mA

• Programmation : Variables CV configurables

• Affectation des fonctions : Function mapping personnalisable

• Réglage des éclairages : Intensité et effets lumineux configurables

• Systèmes de freinage : Märklin, ZIMO HLU/ZACK, Lenz ABC et DCC

• Fonction navette : Compatible avec le système ABC

• Fonctionnement analogique : Courant continu et alternatif

• Protection : Sorties protégées contre les courts-circuits et les surcharges

• Dimensions : 16,5 x 15,5 x 4,5 mm

• Commande moteur : Non disponible

Contenu du produit :

• 1 décodeur de fonctions multiprotocole ESU LokPilot 5 Fx, référence 59219, avec interface 21MTC NEM660.

Éléments nécessaires non inclus :

• Voiture pilote, voiture voyageurs ou modèle ferroviaire miniature compatible avec l'interface 21MTC.

• Centrale digitale compatible DCC, Motorola ou Selectrix pour une utilisation numérique.

• Éclairages LED ou accessoires électriques à commander, selon l'équipement du véhicule.

• Éventuels composants et accessoires de raccordement nécessaires à l'installation.

Personnalisez les fonctions digitales de vos voitures et rames H0

Le décodeur de fonctions ESU LokPilot 5 Fx 59219 permet d'ajouter ou de gérer des fonctions lumineuses sur votre matériel roulant miniature sans motorisation.

Sa compatibilité multiprotocole, ses nombreuses sorties auxiliaires et ses possibilités de programmation en font un accessoire adapté à la digitalisation des voitures pilotes et des véhicules ferroviaires équipés de fonctions électriques.

Associé aux décodeurs LokSound 5 ou LokPilot 5, il permet également de synchroniser les éclairages d'une rame complète, pour une exploitation plus réaliste de votre réseau de modélisme ferroviaire H0 digital.
