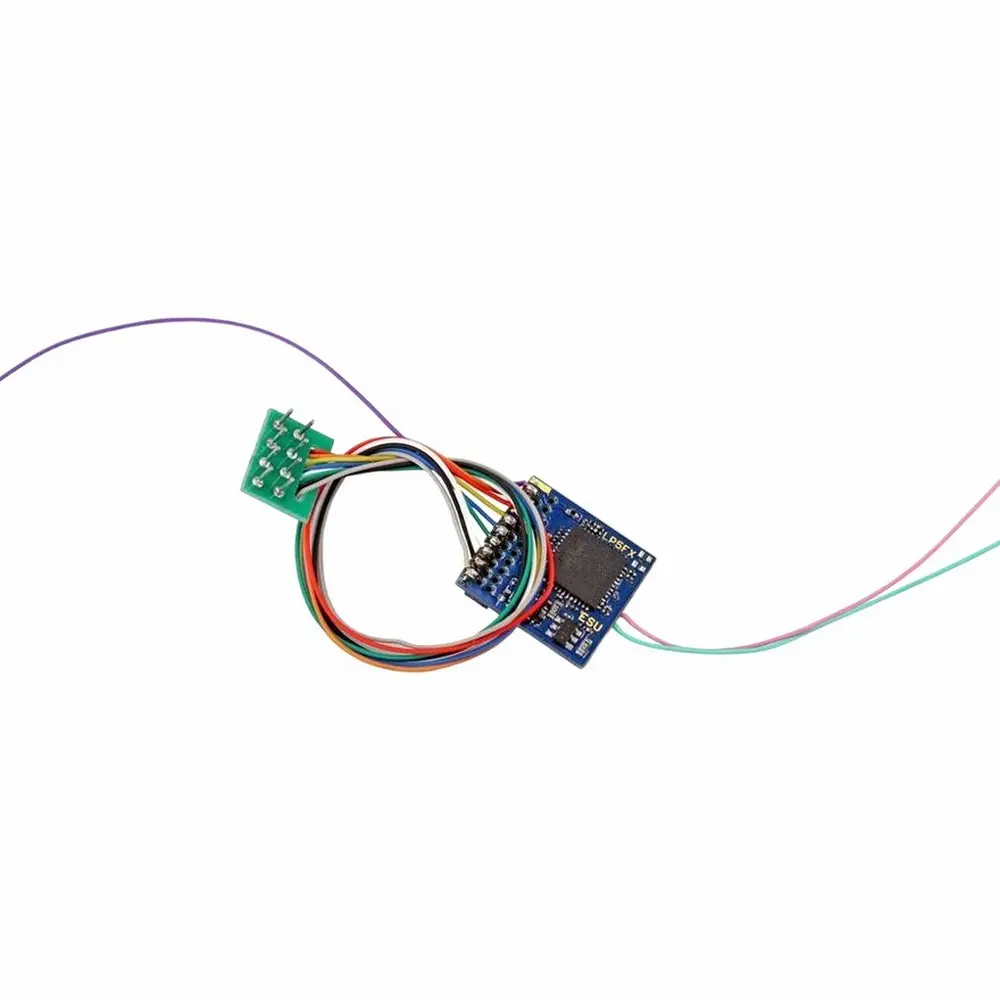

Décodeur de fonctions multiprotocole Lokpilot Fx 4.0 avec prise 8 broches - Esu 59210 - HO / O

Décodeur de fonctions ESU LokPilot 5 Fx multiprotocole 8 broches NEM652 – Réf. 59210 – Échelle H0 / O

Le décodeur de fonctions ESU LokPilot 5 Fx, référence 59210, est conçu pour la gestion digitale des éclairages et des fonctions auxiliaires des voitures pilotes, voitures voyageurs et modèles ferroviaires miniatures à l'échelle H0 (1/87).

Équipé d'une prise 8 broches conforme à la norme NEM652, ce décodeur multiprotocole permet de commander différents équipements électriques embarqués sans assurer la motorisation du véhicule.

Compatible avec les protocoles DCC, Motorola et Selectrix, il s'intègre aux réseaux de modélisme ferroviaire numériques équipés d'une centrale compatible. Ses nombreuses possibilités de programmation et sa gestion avancée des éclairages permettent de personnaliser le fonctionnement de votre matériel roulant miniature.

Un décodeur multiprotocole pour les fonctions auxiliaires de vos trains miniatures

Le LokPilot 5 Fx ESU 59210 prend en charge plusieurs systèmes de commande digitale, offrant une grande souplesse d'utilisation pour les installations ferroviaires miniatures.

En mode DCC, il accepte les 14, 28 et 128 crans de vitesse, ainsi que les adresses courtes et longues. Jusqu'à 28 fonctions digitales peuvent être activées depuis une centrale adaptée.

La technologie RailComPlus permet l'enregistrement automatique du décodeur sur les centrales compatibles, notamment l'ESU ECoS.

Avec RailCom, il est également possible de lire les variables de configuration (CV) directement sur la voie principale, lorsque la centrale numérique prend en charge cette fonctionnalité.

Le décodeur peut aussi fonctionner sur les réseaux analogiques alimentés en courant continu ou alternatif, avec une reconnaissance automatique du mode de fonctionnement.

10 sorties de fonctions amplifiées pour les éclairages et accessoires

Le décodeur digital ESU LokPilot 5 Fx NEM652 dispose de 10 sorties de fonctions amplifiées, chacune pouvant supporter une intensité maximale de 250 mA.

Ces sorties permettent de commander différents équipements électriques installés dans les voitures et véhicules ferroviaires miniatures compatibles, notamment :

• Les feux blancs et rouges des voitures pilotes.

• Les éclairages intérieurs des voitures voyageurs.

• Les feux de fin de convoi.

• Les éclairages de cabine.

• Les accessoires électriques et effets lumineux auxiliaires.

Le système de function mapping permet d'attribuer librement les différentes sorties aux touches de fonction de votre centrale digitale.

La luminosité de chaque sortie peut être ajustée individuellement et plusieurs effets lumineux sont disponibles pour personnaliser l'apparence et le comportement de vos modèles ferroviaires.

Synchronisation avec les décodeurs ESU LokSound 5 et LokPilot 5

Le LokPilot 5 Fx a été conçu pour fonctionner en association avec les autres décodeurs de la gamme ESU.

Il est notamment possible d'installer un décodeur LokSound 5 dans une locomotive et un LokPilot 5 Fx dans une voiture pilote pour synchroniser leurs fonctions digitales.

En configurant les deux décodeurs avec la même adresse numérique, ils peuvent recevoir simultanément les commandes de la centrale.

Cette fonctionnalité est particulièrement intéressante pour les rames réversibles, automotrices et trains miniatures avec voiture pilote, permettant de coordonner les éclairages et les fonctions auxiliaires du matériel roulant.

L'organisation similaire des variables CV facilite également la programmation et l'harmonisation des différents équipements.

Compatibilité avec les systèmes de freinage digital

Le décodeur ESU 59210 reconnaît différents systèmes de freinage utilisés sur les réseaux ferroviaires miniatures numériques :

• Sections de freinage Märklin.

• Commandes de freinage ZIMO HLU/ZACK.

• Système de freinage Lenz ABC.

• Modules de freinage DCC.

• Freinage par tension continue.

• Diodes de freinage Selectrix.

Il prend également en charge la fonction navette automatique ABC, permettant de synchroniser le comportement des fonctions auxiliaires d'une voiture pilote avec celui de la locomotive lors des déplacements entre deux gares.

Bien que ce décodeur ne possède aucune sortie moteur, cette compatibilité contribue au fonctionnement coordonné des véhicules d'une même rame.

Interface 8 broches NEM652 pour une installation sur votre matériel roulant

Le LokPilot 5 Fx ESU 59210 est équipé d'un faisceau de connexion avec prise 8 broches NEM652, facilitant son intégration dans les véhicules ferroviaires disposant de cette interface.

Ses dimensions compactes de 16,5 x 15,5 x 4,5 mm permettent de l'installer dans de nombreux modèles ferroviaires H0 disposant d'un espace intérieur suffisant.

Les sorties de fonctions sont protégées contre les courts-circuits, contribuant à la sécurité des équipements électriques raccordés.

L'ensemble des paramètres peut être ajusté grâce à la programmation des variables CV, afin d'adapter le décodeur aux besoins spécifiques de votre installation.

Caractéristiques techniques :

• Fabricant : ESU (Electronic Solutions Ulm)

• Référence fabricant : 59210

• Gamme : LokPilot 5 Fx

• Type : Décodeur digital de fonctions sans commande moteur

• Échelle : H0 (1/87)

• Interface digitale : Prise 8 broches NEM652

• Connexion : Faisceau de câbles avec connecteur 8 broches

• Protocoles numériques : DCC, Motorola et Selectrix

• Technologies : RailCom et RailComPlus

• Fonctions digitales : Jusqu'à 28 fonctions en DCC

• Crans de vitesse DCC : 14, 28 et 128

• Adressage : Adresses courtes et longues

• Sorties de fonctions amplifiées : 10

• Intensité maximale par sortie : 250 mA

• Intensité totale maximale des sorties : Environ 1 500 mA

• Programmation : Variables CV configurables

• Affectation des fonctions : Function mapping personnalisable

• Effets lumineux : Plusieurs effets configurables

• Réglage de luminosité : Individuel pour chaque sortie

• Systèmes de freinage : Märklin, ZIMO HLU/ZACK, Lenz ABC et DCC

• Fonction navette : Compatible avec le système ABC

• Fonctionnement analogique : Courant continu et alternatif

• Protection : Sorties protégées contre les courts-circuits

• Dimensions du décodeur : 16,5 x 15,5 x 4,5 mm

• Commande moteur : Non disponible

Contenu du produit :

• 1 décodeur de fonctions multiprotocole ESU LokPilot 5 Fx, référence 59210.

• 1 faisceau de connexion avec prise 8 broches NEM652.

Éléments nécessaires non inclus :

• Voiture pilote, voiture voyageurs ou modèle ferroviaire miniature compatible.

• Centrale digitale compatible DCC, Motorola ou Selectrix pour une utilisation numérique.

• Éclairages LED et accessoires électriques à commander, selon les équipements du modèle.

• Éventuels câbles ou composants supplémentaires nécessaires au raccordement des fonctions auxiliaires.

Digitalisez et personnalisez les éclairages de vos trains miniatures H0

Le décodeur ESU LokPilot 5 Fx 59210 avec prise 8 broches NEM652 permet d'équiper les voitures pilotes et les modèles ferroviaires non motorisés de fonctions digitales personnalisables.

Grâce à ses 10 sorties de fonctions amplifiées, sa compatibilité multiprotocole et ses nombreuses possibilités de programmation, il offre une solution pour contrôler les éclairages et les accessoires embarqués de votre matériel roulant.

Associé à un décodeur ESU LokSound 5 ou LokPilot 5, il permet également de synchroniser les fonctions d'une rame, pour une exploitation plus réaliste de votre réseau de modélisme ferroviaire H0 digital.
