Description

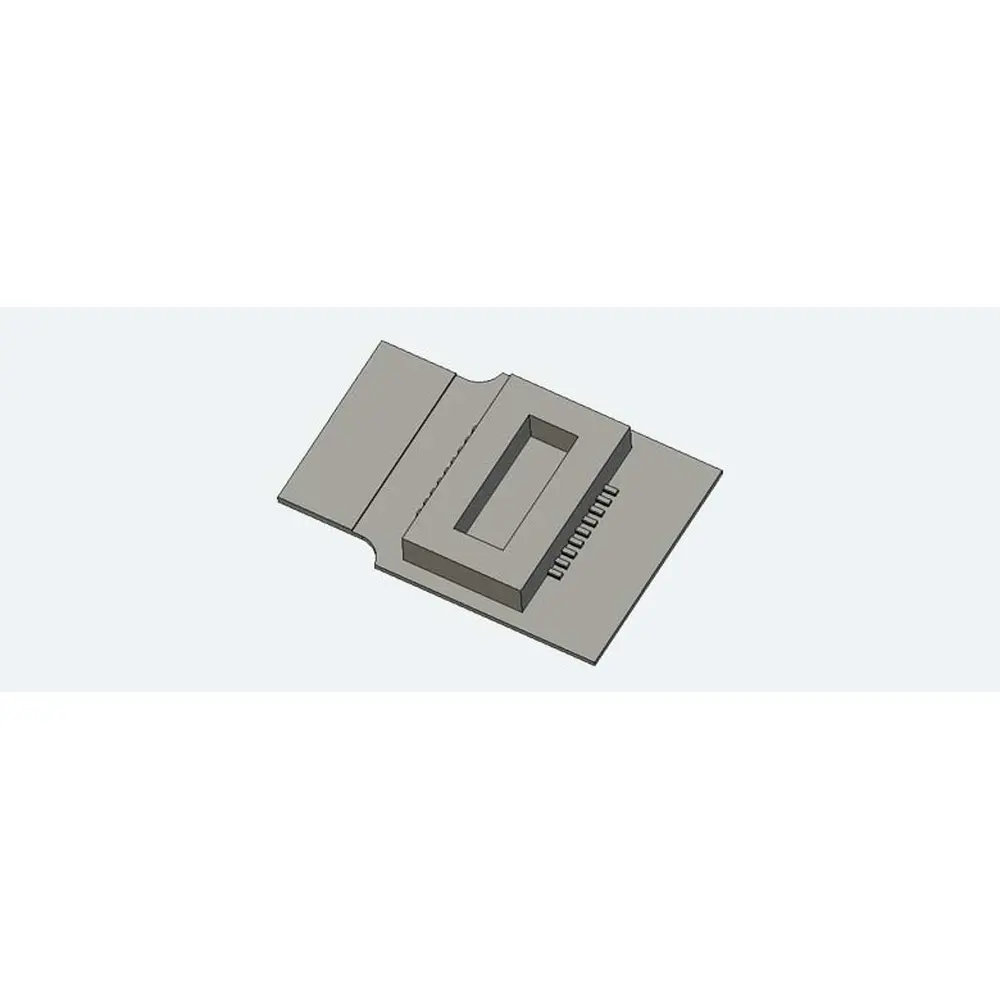

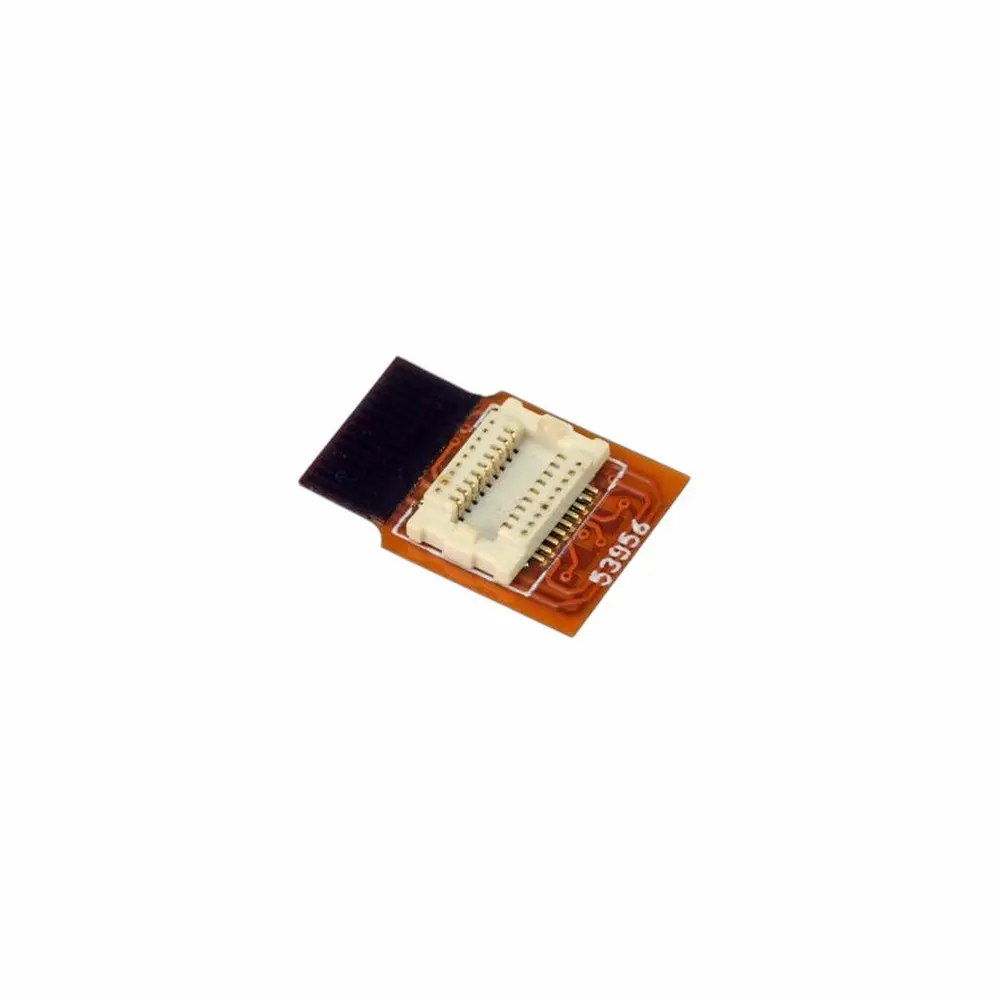

Carte adaptateur ESU 53956 – Interface Next18 vers MTC14 pour digitalisation des locomotives Minitrix
La carte adaptateur ESU 53956 est conçue pour faciliter l'installation d'un décodeur numérique Next18 dans les locomotives miniatures Minitrix équipées d'une interface MTC14 à 14 broches. Compacte et flexible, cette carte d'adaptation constitue une solution pratique pour moderniser votre matériel roulant et intégrer un décodeur sonore LokSound dans votre réseau de modélisme ferroviaire.
Avec ses dimensions réduites de 13,5 x 8,4 mm, elle permet de connecter un décodeur Next18 à une locomotive disposant d'une prise MTC14, tout en simplifiant les opérations de câblage.
Une interface Next18 vers MTC14 pour vos locomotives Minitrix
La carte d'adaptation ESU 53956 dispose d'un connecteur flexible permettant un branchement direct sur la prise 14MTC de la locomotive. À l'autre extrémité, elle accueille un décodeur numérique équipé d'une interface Next18 à 18 broches.
Cette conception permet notamment d'installer un décodeur sonore ESU LokSound 5 Nano Next18, particulièrement adapté aux locomotives miniatures disposant d'un espace intérieur limité.
L'adaptateur accepte également d'autres décodeurs compatibles avec l'interface Next18, offrant ainsi davantage de possibilités pour la digitalisation et la sonorisation de votre matériel ferroviaire miniature.
Des connexions supplémentaires pour la sonorisation
Pour faciliter l'installation d'un décodeur sonore, la carte adaptateur ESU intègre des pastilles de soudure supplémentaires destinées au raccordement d'un haut-parleur et de l'alimentation électrique.
Ces connexions permettent de réaliser une installation adaptée aux besoins de votre locomotive miniature, notamment lors d'une conversion numérique avec ajout de fonctions sonores.
Une conception compacte et flexible
Grâce à son format de 13,5 x 8,4 mm et à sa partie flexible, cet adaptateur facilite l'intégration d'un décodeur Next18 dans les locomotives Minitrix équipées d'une interface MTC14.
Il est toutefois indispensable de vérifier l'espace intérieur disponible avant l'installation. L'ensemble formé par la carte adaptateur et le décodeur LokSound présente une épaisseur légèrement supérieure aux spécifications de la norme VHDM RCN-114.
La fermeture correcte de la caisse de la locomotive doit donc être vérifiée. ESU ne garantit pas la compatibilité de cette adaptation avec toutes les locomotives Minitrix équipées d'une interface MTC14.
Caractéristiques techniques
Fabricant : ESU
Référence fabricant : 53956
Type de produit : Carte adaptateur pour décodeur numérique ferroviaire
Interface côté locomotive : MTC14 / 14MTC à 14 broches
Interface côté décodeur : Next18 à 18 broches
Dimensions : 13,5 x 8,4 mm
Conception : Carte adaptateur flexible
Compatibilité : Locomotives Minitrix équipées d'une interface MTC14, sous réserve de l'espace disponible
Décodeur recommandé : ESU LokSound 5 Nano Next18
Connexions supplémentaires : Pastilles de soudure pour haut-parleur et alimentation
Norme concernée : VHDM RCN-114
Utilisation : Digitalisation et sonorisation des locomotives miniatures
Éléments nécessaires non inclus
Pour réaliser l'installation de cette carte adaptateur ESU 53956, les éléments suivants peuvent être nécessaires :
Décodeur numérique Next18, notamment le ESU LokSound 5 Nano Next18 recommandé par le fabricant.
Haut-parleur compatible, pour profiter des fonctions sonores avec un décodeur LokSound.
Fils électriques et matériel de soudure, selon les raccordements à effectuer.
Digitalisez vos locomotives Minitrix avec la carte adaptateur ESU 53956
La carte adaptateur Next18 vers MTC14 ESU 53956 offre une solution adaptée aux passionnés de modélisme ferroviaire numérique souhaitant équiper leurs locomotives Minitrix d'un décodeur moderne, notamment sonore.
Grâce à son connecteur flexible, à ses dimensions compactes et à ses connexions supplémentaires, elle facilite les projets de conversion numérique et de sonorisation des locomotives miniatures, sous réserve de vérifier la compatibilité mécanique et l'espace disponible dans le modèle.
| Filtres | |
|---|---|
| Largeur ou profondeur (en mm) | 8.4 |
| Longueur (en mm) | 13.5 |
