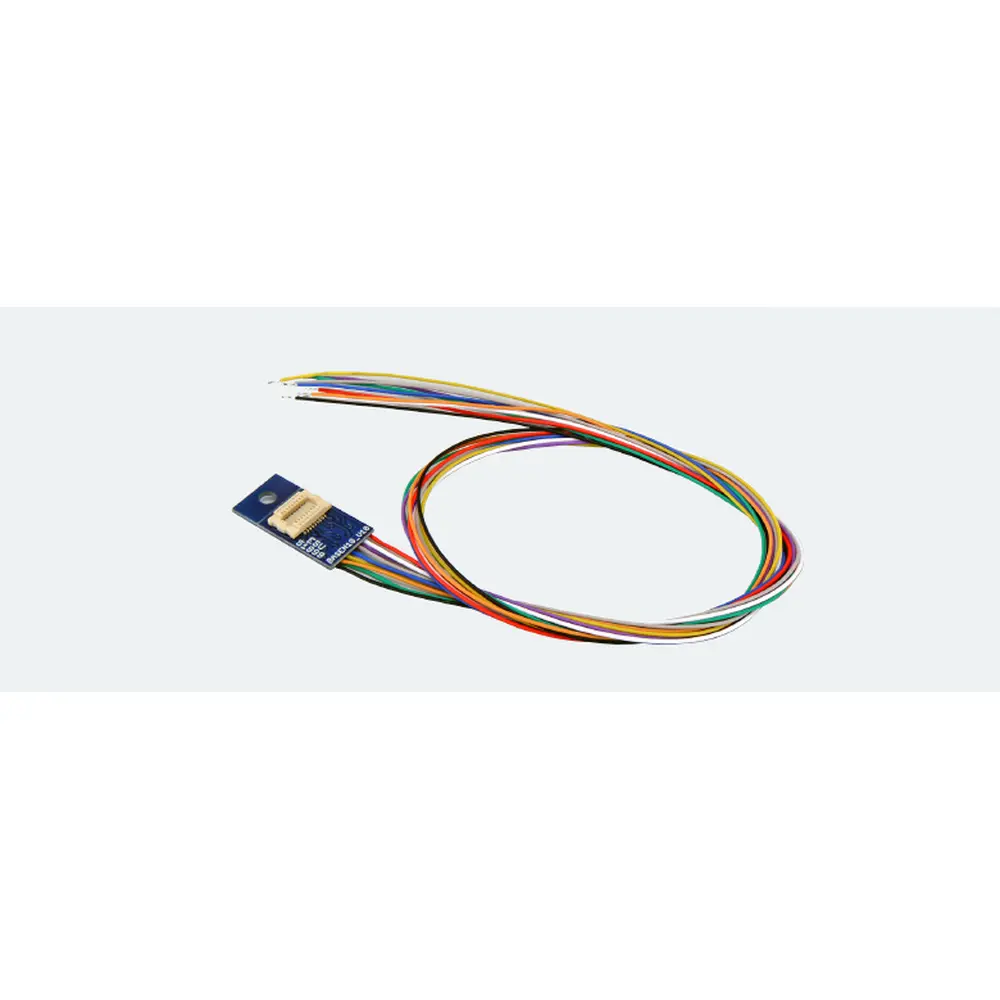

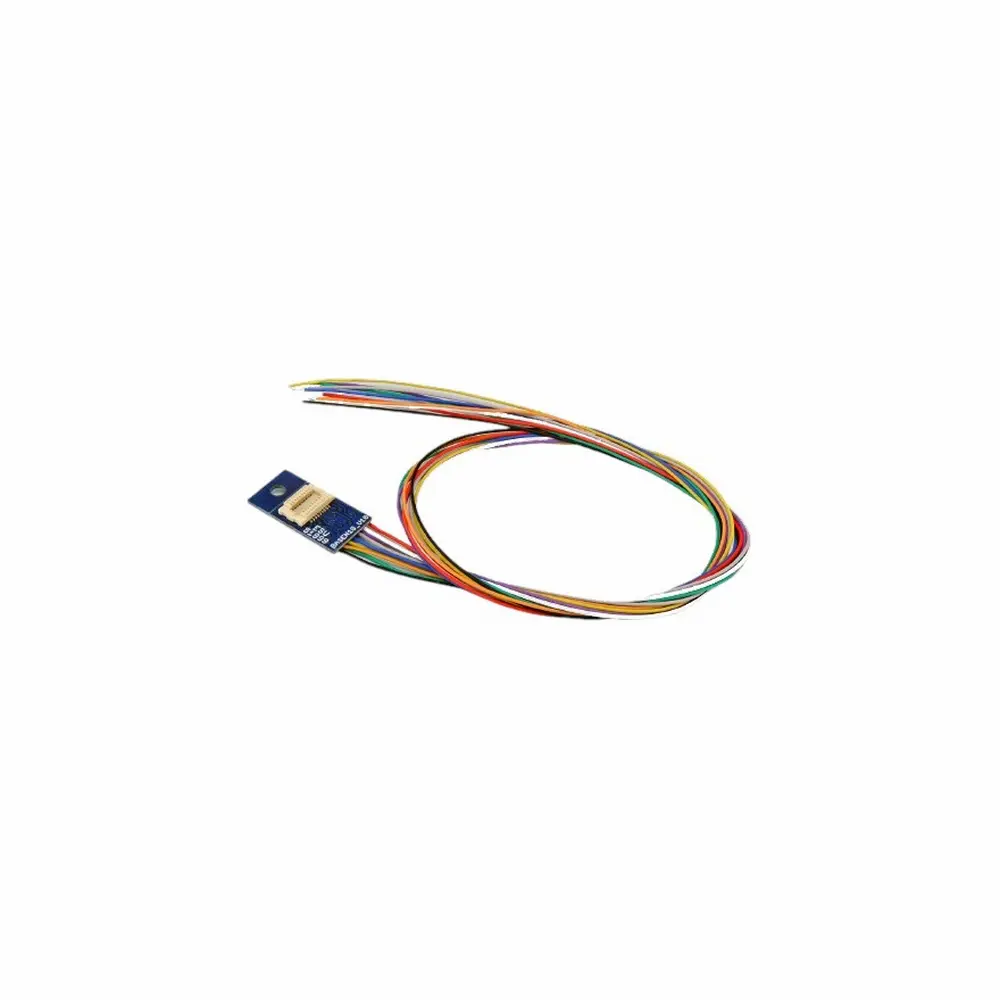

Carte d'adaptation Next18 pour 6 sorties amplifiées, avec pastilles de soudure et fils - Esu 51999

Carte d'adaptation Next18 avec 6 sorties de fonctions, pastilles de soudure et fils – ESU 51999 – Digitalisation de locomotives miniatures

Facilitez la digitalisation de vos locomotives miniatures avec la carte d'adaptation Next18 ESU 51999. Spécialement conçue pour les locomotives de petite taille dépourvues d'interface numérique d'origine, cette platine électronique permet d'installer un décodeur DCC Next18 compatible sans devoir réaliser directement l'ensemble des connexions sur le décodeur.

Avec ses dimensions compactes de 13 x 9 mm, ses 6 sorties de fonctions utilisables et ses fils de raccordement pré-soudés de 20 cm, cet adaptateur constitue une solution pratique pour moderniser votre matériel roulant ferroviaire.

Il intègre également deux amplificateurs de puissance pour les sorties AUX3 et AUX4, permettant de commander des équipements électriques compatibles.

Une carte Next18 compacte pour digitaliser vos locomotives

La platine d'adaptation ESU 51999 est destinée aux projets de conversion numérique des locomotives ne possédant pas de prise pour décodeur d'origine.

Elle permet d'ajouter une interface Next18 et de faciliter les raccordements électriques nécessaires à l'installation d'un décodeur numérique compatible.

Son faible encombrement est particulièrement intéressant pour les locomotives miniatures disposant de peu d'espace intérieur, notamment les modèles à l'échelle N 1/160 et certains modèles HO 1/87.

Cette carte constitue une alternative au câblage direct d'un décodeur et facilite les opérations de digitalisation du matériel roulant ancien ou non équipé pour le numérique.

Jusqu'à 6 sorties de fonctions pour les éclairages et accessoires

La carte d'adaptation Next18 ESU 51999 permet d'exploiter jusqu'à 6 sorties de fonctions, selon les caractéristiques du décodeur installé.

Ces sorties peuvent être utilisées pour commander différents équipements électriques de votre locomotive miniature, notamment les éclairages et autres accessoires compatibles.

La platine dispose également d'une particularité intéressante : les sorties AUX3 et AUX4 bénéficient d'amplificateurs de puissance intégrés.

Ces deux sorties, normalement configurées comme sorties logiques sur l'interface Next18, peuvent ainsi être utilisées pour commander des équipements nécessitant une sortie amplifiée.

Chaque amplificateur possède une capacité de courant d'environ 180 mA.

Cette configuration offre davantage de possibilités pour personnaliser les fonctions électriques de votre locomotive.

Des sorties AUX3 et AUX4 amplifiées pour davantage de possibilités

La platine ESU 51999 intègre directement les composants électroniques nécessaires à l'amplification des sorties AUX3 et AUX4.

Ces sorties logiques sont ainsi adaptées pour piloter des équipements électriques compatibles, dans la limite de leurs caractéristiques de fonctionnement.

Elles peuvent notamment être utilisées pour certains projets d'éclairage de locomotive miniature, sous réserve d'un raccordement et d'une programmation appropriés.

L'intégration des amplificateurs sur la carte évite d'avoir à ajouter séparément ces composants dans l'installation.

Important : les sorties AUX3 et AUX4 sont limitées à environ 180 mA chacune. Les équipements raccordés doivent respecter cette capacité ainsi que les caractéristiques électriques du décodeur utilisé.

Des fils pré-soudés pour simplifier le câblage

La carte d'adaptation Next18 ESU 51999 est livrée avec des fils de connexion pré-soudés d'environ 20 cm pour les principaux contacts électriques.

Ce pré-câblage facilite les opérations de raccordement lors de la transformation numérique d'une locomotive.

Il permet de limiter les soudures à effectuer directement sur la platine, ce qui constitue un avantage pour les installations miniatures nécessitant une manipulation précise.

La carte dispose également de pastilles de soudure, permettant de réaliser les connexions complémentaires nécessaires à votre projet.

Cette conception facilite l'intégration de l'adaptateur dans différentes configurations de matériel roulant ferroviaire.

Une languette de fixation sécable pour adapter l'installation

La platine ESU 51999 présente des dimensions particulièrement réduites :

• 13 x 9 mm, sans la languette de fixation.

• 18 x 9 mm, avec la languette de montage.

La languette de fixation est sécable, ce qui permet de réduire l'encombrement de la carte lorsque l'espace disponible dans la locomotive est limité.

Cette caractéristique est particulièrement intéressante pour les projets de digitalisation de petites locomotives où chaque millimètre compte.

La possibilité de conserver ou de retirer la languette permet d'adapter le montage aux contraintes de votre modèle réduit.

Une solution pour moderniser les locomotives sans interface numérique

La carte Next18 ESU 51999 s'adresse aux passionnés de modélisme ferroviaire numérique souhaitant convertir des locomotives analogiques en modèles équipés d'un décodeur.

Elle peut être utilisée dans différents projets de modernisation électronique, notamment pour :

• Installer un décodeur Next18 dans une locomotive dépourvue d'interface numérique.

• Faciliter le raccordement du moteur et des prises de courant au décodeur.

• Ajouter des fonctions d'éclairage, selon les possibilités du décodeur.

• Exploiter les sorties auxiliaires AUX3 et AUX4 amplifiées pour commander des équipements compatibles.

• Organiser le câblage intérieur d'une locomotive miniature disposant d'un espace réduit.

La compatibilité dépend des caractéristiques électriques de la locomotive, de ses dimensions intérieures et du décodeur Next18 sélectionné.

Caractéristiques techniques

• Fabricant : ESU (Electronic Solutions Ulm)

• Référence fabricant : 51999

• Type de produit : Carte d'adaptation pour décodeur numérique

• Interface électronique : Next18

• Application : Digitalisation de locomotives miniatures sans interface numérique d'origine

• Dimensions sans languette : 13 x 9 mm

• Dimensions avec languette : 18 x 9 mm

• Languette de fixation : Sécable

• Nombre maximal de sorties de fonctions utilisables : 6

• Sorties amplifiées : AUX3 et AUX4

• Courant des amplificateurs : Environ 180 mA par sortie

• Type des sorties AUX3 et AUX4 sur le décodeur : Sorties logiques selon la norme Next18

• Pastilles de soudure : Intégrées

• Fils de connexion : Pré-soudés pour les principaux contacts

• Longueur des fils : Environ 20 cm

• Compatibilité : Décodeurs numériques Next18 compatibles

• Échelles : Selon les dimensions et les caractéristiques électriques du matériel roulant

• Utilisation : Conversion numérique, câblage et personnalisation des fonctions électriques des locomotives miniatures

Les avantages de la carte d'adaptation ESU 51999

• Interface Next18 : Facilite l'installation d'un décodeur numérique compatible dans une locomotive non équipée d'origine.

• Format compact : Dimensions de seulement 13 x 9 mm, adaptées aux espaces réduits.

• Jusqu'à 6 sorties de fonctions : Permettent de personnaliser les équipements électriques du matériel roulant.

• Sorties AUX3 et AUX4 amplifiées : Deux amplificateurs intégrés d'environ 180 mA chacun.

• Fils pré-soudés de 20 cm : Simplifient le raccordement des principaux contacts électriques.

• Pastilles de soudure intégrées : Facilitent les connexions complémentaires.

• Languette de fixation sécable : Permet d'adapter les dimensions de la carte à l'espace disponible.

• Digitalisation facilitée : Évite de devoir souder directement tous les fils sur le décodeur.

• Adaptée aux petites locomotives : Particulièrement intéressante pour les modèles disposant d'un faible volume intérieur.

Éléments nécessaires non inclus

Pour installer et utiliser cette carte d'adaptation dans votre locomotive miniature, les équipements suivants sont nécessaires ou peuvent être prévus selon votre projet :

• Décodeur numérique Next18 compatible, indispensable pour assurer la commande numérique de la locomotive.

• Centrale numérique DCC compatible, pour exploiter et programmer le décodeur.

• Matériel de soudure de précision, pour réaliser les raccordements électriques nécessaires.

• Fils électriques supplémentaires, si les fils pré-soudés ne sont pas suffisants.

• Équipements d'éclairage compatibles, si vous souhaitez ajouter des fonctions lumineuses.

• Matériel de fixation et outils de précision, pour intégrer la carte dans le châssis de votre locomotive.

Important : cette carte est un adaptateur électronique et non un décodeur numérique. Son fonctionnement nécessite l'installation d'un décodeur Next18 compatible. Avant le montage, vérifiez les caractéristiques électriques du moteur et des accessoires de votre locomotive ainsi que la capacité des sorties du décodeur.

Digitalisez vos locomotives miniatures avec la carte Next18 ESU 51999

La carte d'adaptation Next18 ESU 51999 avec 6 sorties de fonctions constitue une solution pratique pour les passionnés de modélisme ferroviaire souhaitant moderniser des locomotives dépourvues d'interface numérique.

Grâce à son format compact de 13 x 9 mm, ses deux sorties AUX3 et AUX4 amplifiées, ses pastilles de soudure et ses fils pré-soudés de 20 cm, elle facilite les opérations de câblage et l'installation d'un décodeur Next18 compatible.

Cet adaptateur électronique ESU 51999 permet ainsi de préparer la conversion numérique de votre matériel roulant tout en conservant une installation compacte et adaptée aux contraintes des locomotives miniatures.
