Système numérique CabControl DCC sans fil ESU 50311 – Centrale 7 A avec Mobile Control Pro

Pilotez votre réseau ferroviaire DCC sans fil avec une centrale puissante et complète

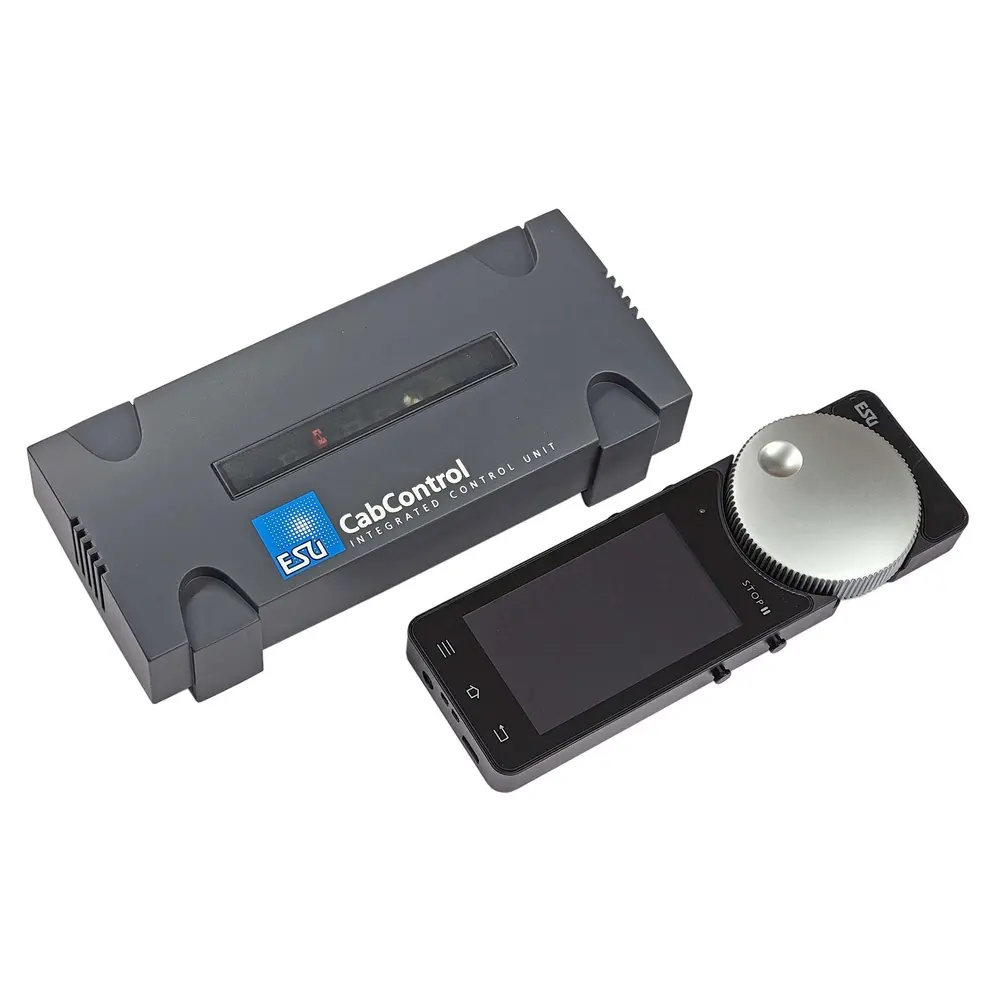

Le CabControl DCC ESU 50311 est un système de commande numérique conçu pour piloter un réseau de modélisme ferroviaire DCC avec précision et liberté. Il associe une unité centrale Integrated Control Unit (ICU), un booster intégré de 7 A et une commande sans fil Mobile Control Pro, pour offrir une solution complète adaptée aussi bien aux réseaux de petite et moyenne taille qu'aux installations nécessitant une puissance importante.

Grâce à son point d'accès Wi-Fi/WLAN intégré, le CabControl permet de commander les locomotives sans liaison filaire avec la centrale. Son alimentation réglable de 15 à 21 V permet d'adapter la tension de voie aux besoins du réseau et à l'échelle utilisée.

Commande complète des locomotives DCC

La centrale ESU CabControl DCC prend en charge les principaux modes de conduite du protocole DCC avec 14, 28 ou 128 crans de marche.

Elle permet de gérer jusqu'à 9 999 adresses DCC et d'enregistrer jusqu'à 16 384 locomotives. Chaque locomotive peut disposer de jusqu'à 31 fonctions, permettant de commander les différentes fonctions proposées par les décodeurs compatibles.

La compatibilité RailCom et RailComPlus simplifie également l'utilisation des locomotives équipées de décodeurs compatibles. Avec RailComPlus, les locomotives peuvent être reconnues automatiquement par la centrale, avec récupération de leur nom, symbole et caractéristiques.

Selon les indications du prospectus, le système peut également fonctionner avec jusqu'à 32 commandes sans fil.

Mobile Control Pro : une commande sans fil pour votre réseau miniature

La Mobile Control Pro incluse permet de piloter les locomotives et les accessoires depuis une commande sans fil dédiée.

Cette configuration facilite les déplacements autour du réseau miniature et permet de suivre directement les trains pendant les manœuvres, les circulations ou les opérations en gare, sans rester à proximité immédiate de la centrale numérique.

Gestion des aiguillages, signaux et accessoires

Le CabControl DCC ne se limite pas à la conduite des locomotives. Il permet également de piloter les différents équipements numériques installés sur le réseau.

Le système peut gérer jusqu'à 1 024 accessoires électromagnétiques. Le prospectus indique également la possibilité de commander jusqu'à 1 000 aiguillages et/ou signaux depuis la Mobile Control Pro.

Pour l'exploitation de compositions comprenant plusieurs locomotives, la centrale permet de créer jusqu'à 32 multi-tractions, avec jusqu'à 16 locomotives par multi-traction.

Programmation des décodeurs DCC

Le système ESU 50311 dispose de fonctions de programmation adaptées à la configuration et au réglage des décodeurs numériques.

La programmation peut être réalisée directement sur la voie principale grâce à la fonction POM – Programming on Main. La technologie RailCom permet également la lecture directe des informations compatibles.

Une sortie séparée pour voie de programmation est intégrée à l'unité centrale. Cette sortie dispose d'une puissance de 0,6 A.

Connectivité Wi-Fi, Ethernet, USB et ECoSLink

Le CabControl ESU dispose de plusieurs possibilités de connexion permettant de l'intégrer à une installation de modélisme ferroviaire numérique évolutive.

Le Wi-Fi intégré peut fonctionner en mode maître ou client. La centrale dispose également d'une connexion Ethernet 10/100 Mbit, d'un port USB et du bus ECoSLink.

Elle est compatible avec les logiciels PC utilisant le protocole ECoS et peut être complétée par des modules ECoSDetector.

Les sauvegardes et les mises à jour de l'ICU peuvent être réalisées à l'aide d'une clé USB.

Caractéristiques techniques

• Centrale numérique DCC

• Commande sans fil Mobile Control Pro incluse

• Unité centrale Integrated Control Unit – ICU

• Booster intégré : 7 A

• Compatible RailCom et RailComPlus

• DCC : 14, 28 et 128 crans de marche

• Jusqu'à 9 999 adresses DCC

• Jusqu'à 16 384 locomotives enregistrables

• Jusqu'à 31 fonctions par locomotive

• Jusqu'à 32 multi-tractions

• Jusqu'à 16 locomotives par multi-traction

• Jusqu'à 1 024 accessoires électromagnétiques

• Jusqu'à 1 000 aiguillages et/ou signaux indiqués dans le prospectus pour la commande depuis la Mobile Control Pro

• Programmation POM

• Sortie dédiée pour voie de programmation

• Puissance de la voie de programmation : 0,6 A

• Point d'accès Wi-Fi/WLAN intégré

• Wi-Fi configurable en mode maître ou client

• Ethernet 10/100 Mbit

• Connexion USB

• Bus ECoSLink

• Compatible avec les logiciels PC utilisant le protocole ECoS

• Compatible avec les modules ECoSDetector

• Sauvegarde et mise à jour de l'ICU par clé USB

• Tension de voie réglable

• Alimentation : entrée 110 à 240 V

• Sortie alimentation : 15 à 21 V

• Convient à toutes les échelles, y compris aux réseaux nécessitant une puissance importante

Contenu de la boîte

• Unité de commande ICU

• Commande sans fil Mobile Control Pro

• Tour de cou

• Câble de recharge USB

• Alimentation réglable 15 à 21 V

• Bornes pour voie principale

• Bornes pour voie de programmation

• Manuel d'utilisation

Éléments nécessaires et non inclus

Pour utiliser et compléter votre installation, prévoir selon votre réseau :

• Locomotives équipées d'un décodeur DCC

• Décodeurs compatibles RailCom ou RailComPlus pour bénéficier des fonctions correspondantes

• Réseau de voies adapté à l'échelle utilisée

• Décodeurs ou modules numériques pour la commande des aiguillages, signaux et autres accessoires, selon la configuration du réseau

• Modules complémentaires ECoSLink ou ECoSDetector si vous souhaitez étendre l'installation

Une centrale DCC ESU adaptée aux réseaux évolutifs

Avec son booster de 7 A, sa commande sans fil Mobile Control Pro, sa compatibilité RailComPlus, ses possibilités de programmation et ses nombreuses interfaces de connexion, le CabControl DCC ESU 50311 constitue une solution complète pour centraliser la commande d'un réseau ferroviaire miniature numérique.

Son architecture permet de gérer aussi bien les locomotives que les multi-tractions, aiguillages, signaux et accessoires, tout en conservant la possibilité de faire évoluer l'installation grâce à l'écosystème ECoSLink et aux différentes connexions disponibles.
