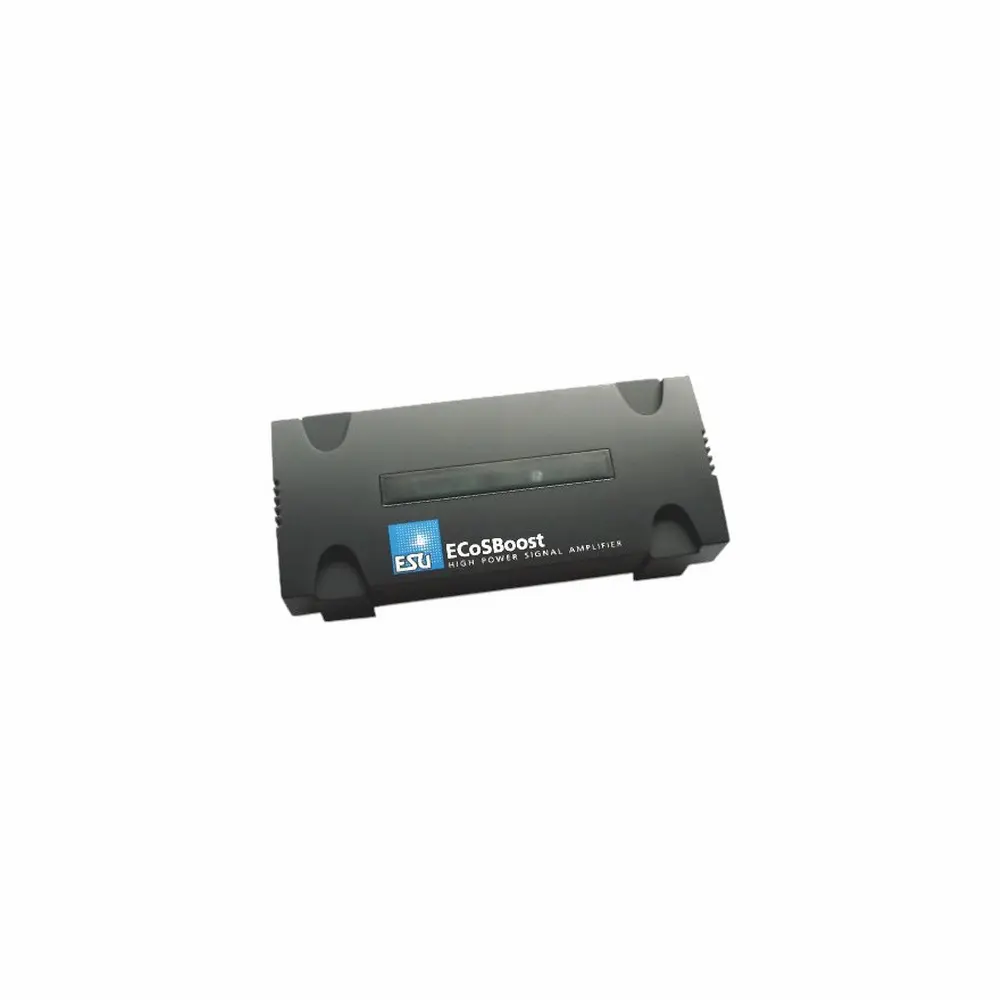

EcoBoost 7 Ampères avec transformateur - ESU 50012 - HO / I / N / O

Booster ESU ECoSBoost 7 Ampères avec transformateur – Réf. 50012 – Échelles H0, N, O et I

Le booster ESU ECoSBoost 7 Ampères, référence 50012, est un module de puissance conçu pour augmenter la capacité d'alimentation électrique des réseaux de modélisme ferroviaire digital. Livré avec son transformateur d'alimentation, il permet d'alimenter des sections supplémentaires de votre réseau ferroviaire miniature tout en conservant une commande numérique centralisée.

Compatible avec les protocoles DCC, Motorola, Selectrix et M4, ce booster digital ESU est particulièrement adapté aux installations comportant plusieurs locomotives, des voitures éclairées et de nombreux accessoires électriques.

Avec une puissance de sortie continue de 7 ampères, l'ECoSBoost 50012 permet de développer votre réseau miniature tout en assurant une alimentation adaptée aux besoins de vos trains et équipements numériques.

Une puissance supplémentaire de 7 ampères pour votre réseau ferroviaire

Le module de puissance ESU ECoSBoost 50012 est destiné aux réseaux ferroviaires miniatures dont la consommation électrique dépasse les capacités de la centrale digitale principale.

Lorsque plusieurs locomotives circulent simultanément et que des éclairages ou accessoires sont activés, il devient nécessaire de répartir l'alimentation du réseau sur différentes sections électriques.

Grâce à sa puissance de sortie de 7 A en continu, ce booster permet d'alimenter une zone supplémentaire de votre installation, sans solliciter davantage la sortie de puissance de la centrale principale.

Il constitue une solution adaptée aux réseaux ferroviaires des échelles H0 (1/87), N (1/160), O (1/43,5) et I (1/32), sous réserve d'utiliser une tension d'alimentation appropriée au matériel roulant.

Compatibilité avec les centrales digitales ESU ECoS et Märklin Central Station

L'ECoSBoost 7 A se raccorde directement au bus ECoSlink des centrales numériques compatibles, notamment les centrales ESU ECoS et certaines Märklin Central Station.

Il permet d'amplifier les signaux numériques provenant de la centrale pour les transmettre à la section de voie qu'il alimente.

Selon les caractéristiques de la centrale utilisée, il prend en charge plusieurs formats de commande digitale :

• DCC : protocole numérique utilisé par de nombreux fabricants de trains miniatures.

• Motorola : format de commande numérique notamment utilisé par les équipements Märklin.

• Selectrix : protocole digital également utilisé en modélisme ferroviaire.

• M4 : protocole permettant la gestion de matériels compatibles avec les fonctions correspondantes.

Cette polyvalence permet d'intégrer le booster ESU dans différentes configurations de réseaux numériques, avec une centrale compatible.

Installation Plug & Play grâce au bus ECoSlink

Le booster ECoSBoost ESU 50012 bénéficie d'une intégration automatique avec la centrale digitale ECoS grâce à la technologie Plug & Play.

Une fois raccordé au bus ECoSlink, le module est automatiquement reconnu et ajouté à la liste des appareils connectés.

Depuis l'écran de la centrale ECoS, il est possible de :

• Configurer individuellement le courant de sortie maximal du booster.

• Consulter la consommation électrique de la section alimentée.

• Surveiller les réserves de puissance disponibles.

• Paramétrer le comportement du booster en cas de court-circuit.

• Superviser plusieurs modules ECoSBoost depuis une même centrale.

Cette gestion centralisée facilite l'exploitation des grands réseaux de trains miniatures et permet un meilleur suivi des besoins électriques de chaque section.

Technologie RailCom et RailComPlus pour la communication digitale

Le module de puissance ECoSBoost 7 A intègre un détecteur de retour d'information compatible avec la technologie RailCom.

Cette fonction permet une communication bidirectionnelle entre les décodeurs compatibles installés dans les locomotives et la centrale numérique.

Avec une centrale et des décodeurs adaptés, il devient notamment possible de lire les variables de configuration (CV) sur la voie principale et de bénéficier de l'enregistrement automatique des locomotives grâce à RailComPlus.

Le booster prend également en charge les fonctions de retour d'information M4, permettant aux locomotives compatibles d'échanger des informations avec une centrale adaptée.

Protection contre les courts-circuits et les surcharges

L'ECoSBoost 50012 dispose de plusieurs dispositifs de protection destinés à sécuriser l'alimentation électrique de votre réseau ferroviaire miniature.

La sortie de voie est protégée contre les courts-circuits et les surcharges électriques, avec une protection thermique intégrée.

Le module est également capable de distinguer certains contacts électriques momentanés, notamment lors du passage des trains sur des aiguillages et des zones de séparation, d'un véritable court-circuit.

La connexion ECoSlink bénéficie d'une isolation galvanique par rapport à la sortie de voie.

Depuis une centrale ECoS compatible, il est possible de personnaliser le comportement de chaque booster lors d'un incident électrique. Cette fonction permet notamment de maintenir l'alimentation de certaines sections indépendantes, comme celles réservées aux décodeurs d'aiguillages.

Transformateur d'alimentation inclus et configuration évolutive

Le booster ESU 50012 est livré avec une alimentation électrique adaptée de 120 à 240 V, permettant son utilisation avec les installations secteur compatibles.

Son alimentation stabilisée fournit l'énergie nécessaire au fonctionnement du booster, avec une tension de sortie réglable selon les besoins de l'installation.

Le module bénéficie également d'un système de mise à jour de son logiciel interne depuis la centrale ESU ECoS compatible.

Cette fonctionnalité permet de faire évoluer les fonctions du booster sans intervention directe sur son électronique.

Caractéristiques techniques :

• Fabricant : ESU (Electronic Solutions Ulm)

• Référence : 50012

• Gamme : ECoSBoost

• Type : Booster digital / amplificateur de puissance

• Échelles d'utilisation : H0, N, O et I, selon les caractéristiques électriques du réseau

• Puissance de sortie continue : 7 ampères

• Technologie : Booster H4

• Protocoles numériques : DCC, Motorola, Selectrix et M4

• Connexion à la centrale : Bus ECoSlink

• Centrales compatibles : ESU ECoS et Märklin Central Station compatibles

• Retour d'information : RailCom et RailComPlus

• Retour M4 : Intégré

• Configuration : Depuis une centrale ECoS compatible

• Surveillance : Affichage de la consommation électrique

• Réglage du courant maximal : Configurable

• Protection électrique : Courts-circuits, surcharges et protection thermique

• Isolation : Séparation galvanique entre sortie de voie et bus ECoSlink

• Alimentation secteur : 120 à 240 V

• Transformateur : Inclus

• Mise à jour du logiciel : Via une centrale ESU ECoS compatible

• Dimensions : 180 x 76 x 40 mm

Contenu du coffret :

• 1 booster digital ESU ECoSBoost 7 A, référence 50012.

• 1 transformateur d'alimentation avec tension de sortie réglable.

• Connecteurs électriques pour le raccordement aux voies.

• 1 notice d'utilisation en allemand et en anglais.

Éléments nécessaires non inclus :

• Centrale digitale compatible ESU ECoS ou Märklin Central Station adaptée.

• Voies et matériel roulant du réseau ferroviaire miniature.

• Câblage électrique supplémentaire nécessaire au raccordement des sections de voie.

• Accessoires complémentaires ECoSlink, si nécessaires à l'extension de l'installation.

Développez votre réseau de trains miniatures avec le booster ESU ECoSBoost 7 A

Le booster ESU ECoSBoost 50012 avec transformateur constitue une solution pour augmenter la capacité d'alimentation de votre réseau de modélisme ferroviaire numérique.

Sa puissance de 7 ampères, sa compatibilité multiprotocole et ses fonctions de surveillance permettent de gérer efficacement les installations comportant plusieurs locomotives digitales, des éclairages et des accessoires ferroviaires.

Grâce à sa connexion ECoSlink, sa protection électrique intégrée et ses fonctions RailComPlus, ce module de puissance permet d'étendre votre installation tout en conservant un contrôle centralisé depuis votre centrale digitale compatible.
