Description
Heurtoir LED, sous la référence 113001 du fabricant Bois Modelisme.
Échelle : HO 1/87ème.
Dimension : 30 x 20 x 15mm.
Nombre de pièces (avec la diode) : 10.
Matériaux : MDF et carton-bois (Kraftplex).
Difficulté : 3/5. Intermédiaire.

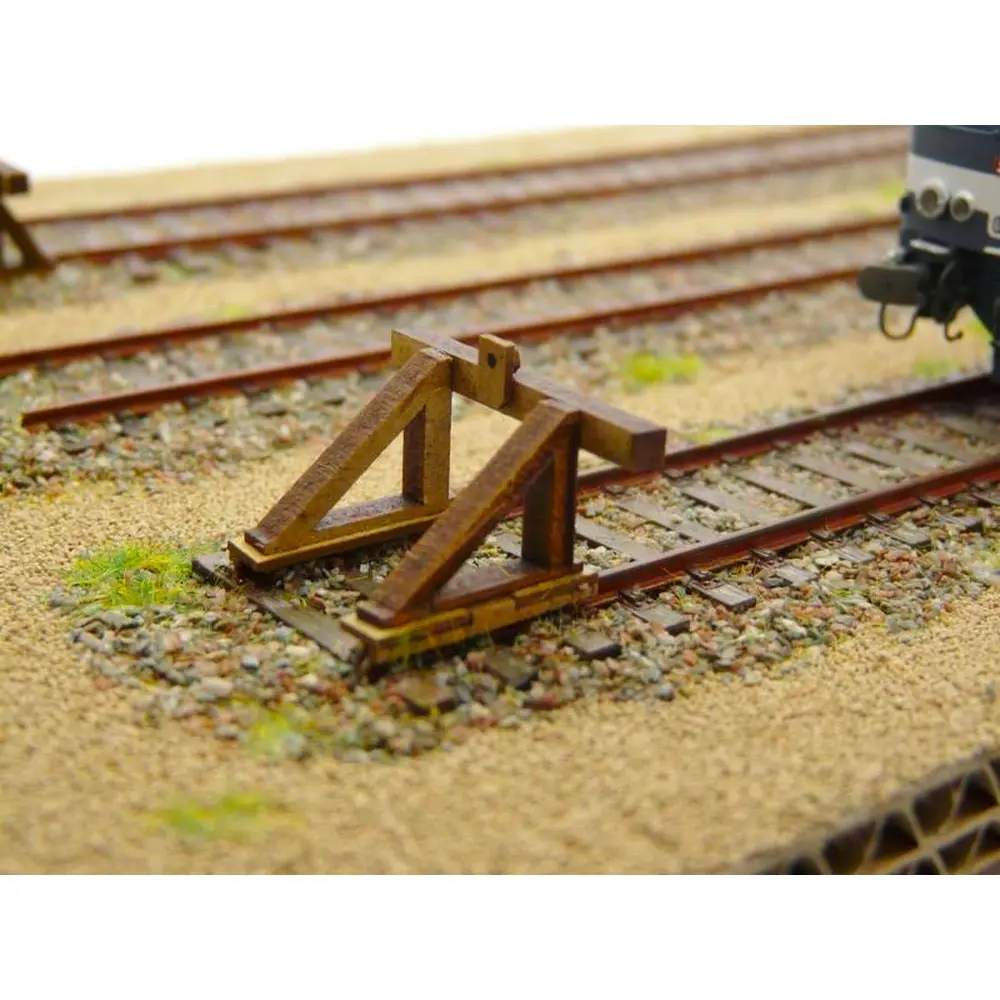

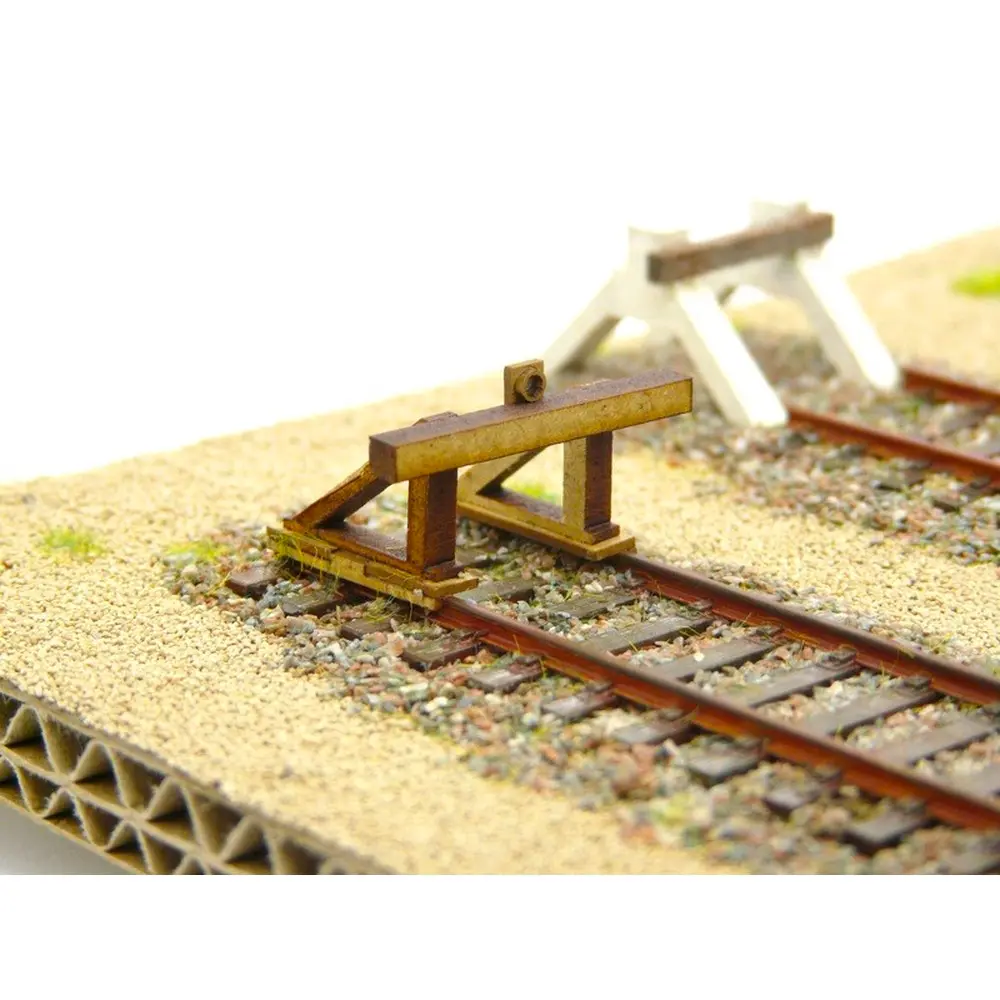

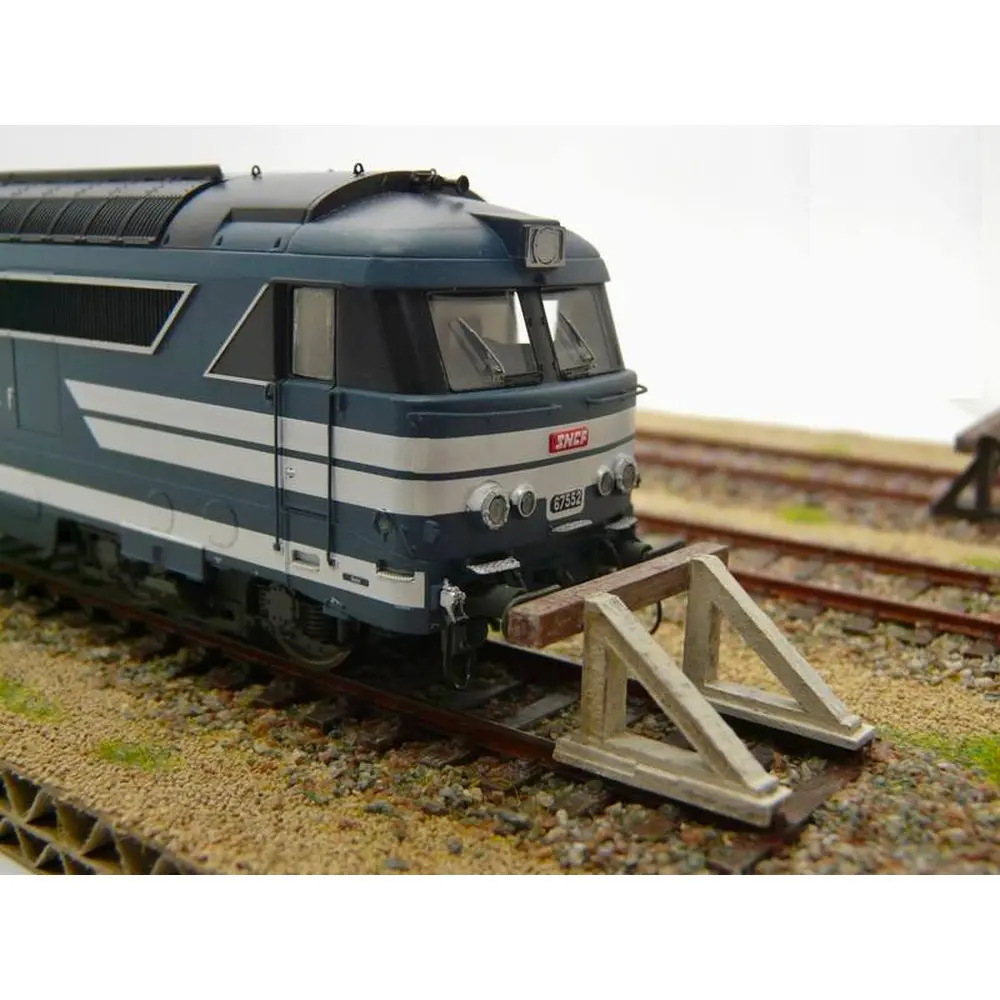

Sous la référence Bois Modelisme 113001, voici un heurtoir classique, en différents matériaux base bois, à l'échelle HO 1/87ème.
Il s'agit d'un magnifique heurtoir lumineux à l'échelle HO, offrant un niveau de détail remarquable sur vos voies. Assemblage facile et rapide, le produit se compose de pièces en grappes, avec des pieds et un butoir en MDF de trois millimètres d'épaisseur, ainsi que des pieds, une lampe et son support en contreplaqué de bouleau d'un millimètre. Les fils de la diode violette sont vernis pour prévenir les courts-circuits.
Caractéristiques supplémentaires pour la diode :
- Type : 0603 pré-câblée avec fils émaillés.
- Couleur : violette.
- Longueur du fil : 140 mm.
- Section du fil : 0,5 mm.
- Dimensions de la LED : 1,6 mm x 0,9 mm x 0,4 mm.
- Intensité lumineuse : 600 mcd.
- Consommation : 20 mA.
- Tension de seuil : 1,9 Volts.
- Tension d'alimentation conseillée : 3 Volts.
Aide pour le calcul de la résistance en fonction de votre tension d'alimentation :
La valeur de la résitance R (en Ohms) à placer en série est égale à:
R = (Valim - 3) / 0. 02
avec Valim: votre tension d'alimentation.
Exemple : tension d'alimentation de 12 V (Valim = 12V) la résistance à placer en série à une valeur de 450 Ohms.
| Échelle | HO : 1/87 |
| Hauteur (en mm) | 15 |
| Largeur ou profondeur (en mm) | 20 |
| Longueur (en mm) | 30 |
| Matière | Contreplaqué , Médium (MDF) |
