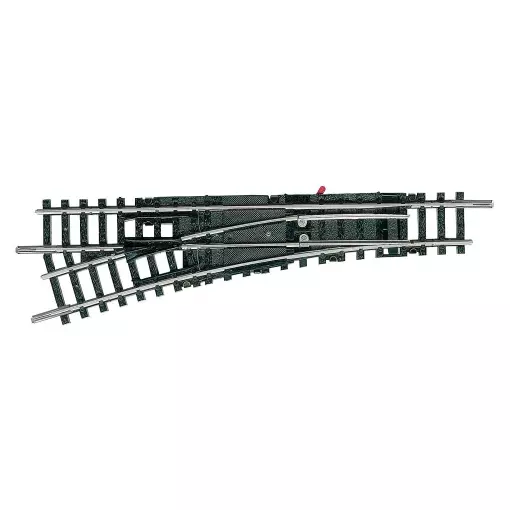

Aiguillage à gauche Minitrix 15° 112.6 mm - N : 1/160 - code 80 - 14954

Marque : MINITRIX   |   Référence : TR14954
N : 1/160 2R
Prix unitaire TTC :
23,99 €

Paiement en plusieurs fois sans frais:

En stock
Livré en 48h
À partir de 7,90 €

La quantité désirée n'est pas disponible ? Contactez nous

Paiement sécurisé

Résumé

Aiguillage à gauche Minitrix à l'échelle N : 1/160 ème d'une longueur de 112,6 mm et d'un angle de 15° sous la référence 14954 pour le modélisme ferroviaire.

Rayon de courbe R4 362.6 mm avec possibilité de faire des voies parallèles  d'écartements différents.

Profilé en code 80

Traverses noires

Avec éclisses installées

Possibilité d'installer le moteur Minitrix 14934 non-inclus

Description

Minitrix propose un aiguillage gauche à l'échelle N : 1/160 ème sous la référence 14954 qui mesure 112,6 mm dont l'angle de courbe est de 15° avec un rayon R4 de 362,6 mm

En utilisant le rail courbe 14927 puis le droit, 14903, cela permet de faire une voie parallèle à 29,2 mm d'entraxe.

En utilisant le rail droit 14903 puis le courbe, 14927, cela permet de faire une voie parallèle à 33,6 mm d'entraxe.

En utilisant le rail droit 14905 puis le courbe, 14927, cela permet de faire une voie parallèle à 52,1 mm d'entraxe.

Il est possible d'automatiser un aiguillage ou une TJD à l'aide des moteurs Minitrix 14935 et 14934.

Les aiguillages Minitrix ont une fiabilité de fonctionnement ainsi qu'une polyvalence lors du montage.

En proposant des aiguilles normales ainsi que enroulées et également des traversées-jonctions, la gamme de voie Minitrix propose ainsi un appareil pour tous les cas de figure.



Pour les aiguillages standards ainsi que les aiguillages courbes, il y a une fonction stop possible du train. Il y a un commutateur qui alimente la voie en fonction de la position de l'aiguille. Pour l'activer, il suffit de retirer à l'aide d'une pince les petits "U" métalliques au coeur de l'aiguillage. Ainsi, si deux trains arrivent en même temps sur l'aiguille, uniquement l'un des deux passera selon le sens d'activation de l'aiguillage afin d'éviter les collisions. Si les "U" métalliques sont laissés en place, alors l'aiguillage fonctionnera en laissant le courant dans les deux voies.



Il est possible de faire une voie parallèle en utilisant un minimum de place (33,6 mm d'entraxe) simplement en plaçant deux aiguillages l'un en face de l'autre.

La voie à l'échelle N : 1/160 ème de la marque Minitrix propose une large gamme de rails droits ainsi que de voies courbes, d'aiguillages et de croisements afin d'offrir un maximum de possibilité pour constituer un circuit de train miniature en utilisant un minimum de place.

Les profilés de voie sont fabriqués à partir d'un alliage de métaux inoxydable garantissant une fiabilité de contact entre la roue et les rails.

La largeur d'une voie Minitrix avec traverses est de 16 mm, et la hauteur du profilé est de 2,1 mm en code 80.



La marque Minitrix propose 14 aiguillages, croisements ainsi que traversées jonctions :

-Aiguillage à gauche d'une longueur de 104,2 mm, d'un angle de 24° et d'un rayon R1 de 194,6 mm sous la référence 14951.

-Aiguillage à droite d'une longueur de 104,2 mm, d'un angle de 24° et d'un rayon R1 de 194,6 mm sous la référence 14953.

-Traversée-jonction double (TJD) d'une longueur de 104,2 mm, d'un angle de 30° et d'un rayon R1 de 194,6 mm sous la référence 14968.

-Croisement d'une longueur de 104,2 mm, d'un angle de 30° et d'un rayon R1 de 194,6 mm sous la référence 14958.

-Croisement d'une longueur de 129,8 mm, d'un angle de 15° et d'un rayon R4 de 362,6 mm sous la référence 14973.

-Traversée-jonction double (TJD) d'une longueur de 129,8 mm, d'un angle de 15° et d'un rayon R4 de 362,6 mm sous la référence 14960.

-Aiguillage à gauche d'une longueur de 112,6 mm, d'un angle de 15° et d'un rayon R4 de 362,6 mm sous la référence 14954.

-Aiguillage à droite d'une longueur de 112,6 mm, d'un angle de 15° et d'un rayon R4 de 362,6 mm sous la référence 14955.

-Aiguillage à gauche avec pointe de coeur polarisée d'une longueur de 112,6 mm, d'un angle de 15° et d'un rayon R4 de 362,6 mm sous la référence 14938.

-Aiguillage à droite avec pointe de coeur polarisée d'une longueur de 112,6 mm, d'un angle de 15° et d'un rayon R4 de 362,6 mm sous la référence 14939.

-Aiguillage courbe gauche de 42° et de rayons R1 / R2 de 194,6 / 228,2 mm sous la référence 14956.

-Aiguillage courbe droite de 42° et de rayons R1 / R2 de 194,6 / 228,2 mm sous la référence 14957.

-Aiguillage courbe gauche de 30° et de rayons R3 / R4 de 329 / 362,6 mm sous la référence 14947.

-Aiguillage courbe droite de 30° et de rayons R3 / R4 de 329 / 362,6 mm sous la référence 14948.



Facile à installer, les appareils de voie Minitrix sont livrés avec des éclisses déjà installées permettant de faire la jonction entre deux rails.

Pour la fixation, la marque Minitrix propose des clips en métal (facultatif) sous la référence 66528.

Pour une installation définitive, il existe des vis ainsi que des clous de fixation dans la marque Minitrix sous les références 66548 / 66537.

Les éclisses métalliques et plastiques vendues séparément sont sous les références 66525 / 66539.

La marque Minitrix propose un gabarit pour ses voies sous la référence 66600 afin de faire un plan de réseau précis.

Fiche technique

Angle (degrés)
15
Code voie
80
Échelle
N : 1/160
Pointe de cœur de l'aiguillage
Plastique
Rayon de courbe minimum (mm)
R4 362,6
Système d'exploitation
2 Rails - Courant continu
Longueur (en mm)
112,6
